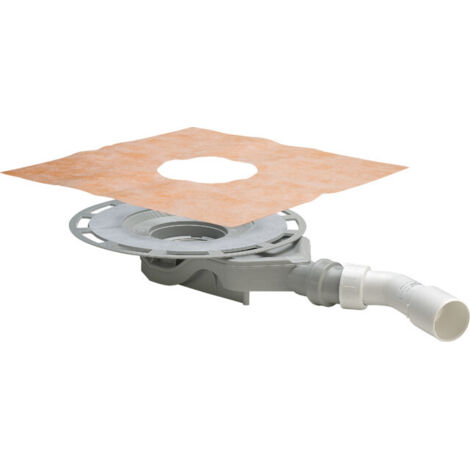

Viega Advantix Badablauf 4980.63, DN 40/50, Kunststoff

Viega Advantix Badablauf 4980.63, DN 40/50, Kunststoff

Advantix**-Badablauf**
62 mm**,** (Sanierungsmodell)

- für Verbundabdichtung (geflieste Dusche) mit Abdichtungsmatte

- Systemmaß 100

- ohne: Aufsatz

Ausstattung
Bauschutz, Schlüter-KERDI-Abdichtungsmanschette, Abdichtungsflansch, Geruchverschluss herausnehmbar, Ablaufbogen 45° verstellbar

Hinweis
Die Ablaufleistung wird bei 10 mm Anstauhöhe erreicht!
Bei diesem Ablaufmodell ist, aufgrund der hohen Position des Anschlussrohrs, keine ausreichende Estrichüberdeckung möglich. Dies muss rechtzeitig vom Fachplaner berücksichtigt werden. Eine mögliche bauseitige Lösung bezüglich Fliesengröße und/oder einem eventuellen Verguss mit Epoxidharz ist einzuplanen!

Ablaufleistung nach DIN EN 1253

Advantix**-Badablauf**
62 mm**,** (Sanierungsmodell)

- Für Verbundabdichtung (geflieste Dusche) mit Abdichtungsmatte

- Systemmaß 100

- ohne: Aufsatz

Ausstattung
Bauschutz, Schlüter-KERDI-Abdichtungsmanschette, Abdichtungsflansch, Geruchverschluss herausnehmbar, Ablaufbogen 45° verstellbar

Technische Daten
Sperrwasserhöhe 25 mm

Ablaufleistung Anstauhöhe 10 mm 0,5 l/s

Ablaufleistung Anstauhöhe 20 mm 0,55 l/s

Ablaufleistung nach DIN EN 1253

Modell 4980.63

Artikelnummer 687 687
DN (Durchmesser Nominal): 40/50
BH (Bauhöhe): 62

Hinweis
Die Ablaufleistung wird bei 10 mm Anstauhöhe erreicht!
Bei diesem Ablaufmodell ist, aufgrund der hohen Position des Anschlussrohrs, keine ausreichende Estrichüberdeckung möglich. Dies muss rechtzeitig vom Fachplaner berücksichtigt werden. Eine mögliche bauseitige Lösung bezüglich Fliesengröße und/oder einem eventuellen Verguss mit Epoxidharz ist einzuplanen!

Produktspezifikation

• Hersteller-Serie: Advantix-Badabläufe
• Hersteller-Modellnummer: 4980.63
• Hersteller-Artikelnummer: 687687
• Hersteller-Warengruppe: Entwässerungstechnik
• Hersteller-Produktgruppe: Advantix-Badabläufe
• Mit Sandfänger/Sandfalle: nein
• Herausnehmbarer Geruchsverschluss: nein
• Schließbar: nein
• Mit Klemmring für Vinylboden: nein
• Höhenverstellbar: nein
• Ablaufleistung: 0,55
• Mit Gitter: nein
• Mit Siphon: nein
• Material Bodenabfluss: Kunststoff
• Richtung Auslass: vertikal
• Nenndurchmesser: DN 50
• Einstellbares Aufsatzstück: nein
• Verbreiterter Dichtungsflansch: ja
• Gitter arretierbar: nein
