Allgemeine Beschreibung

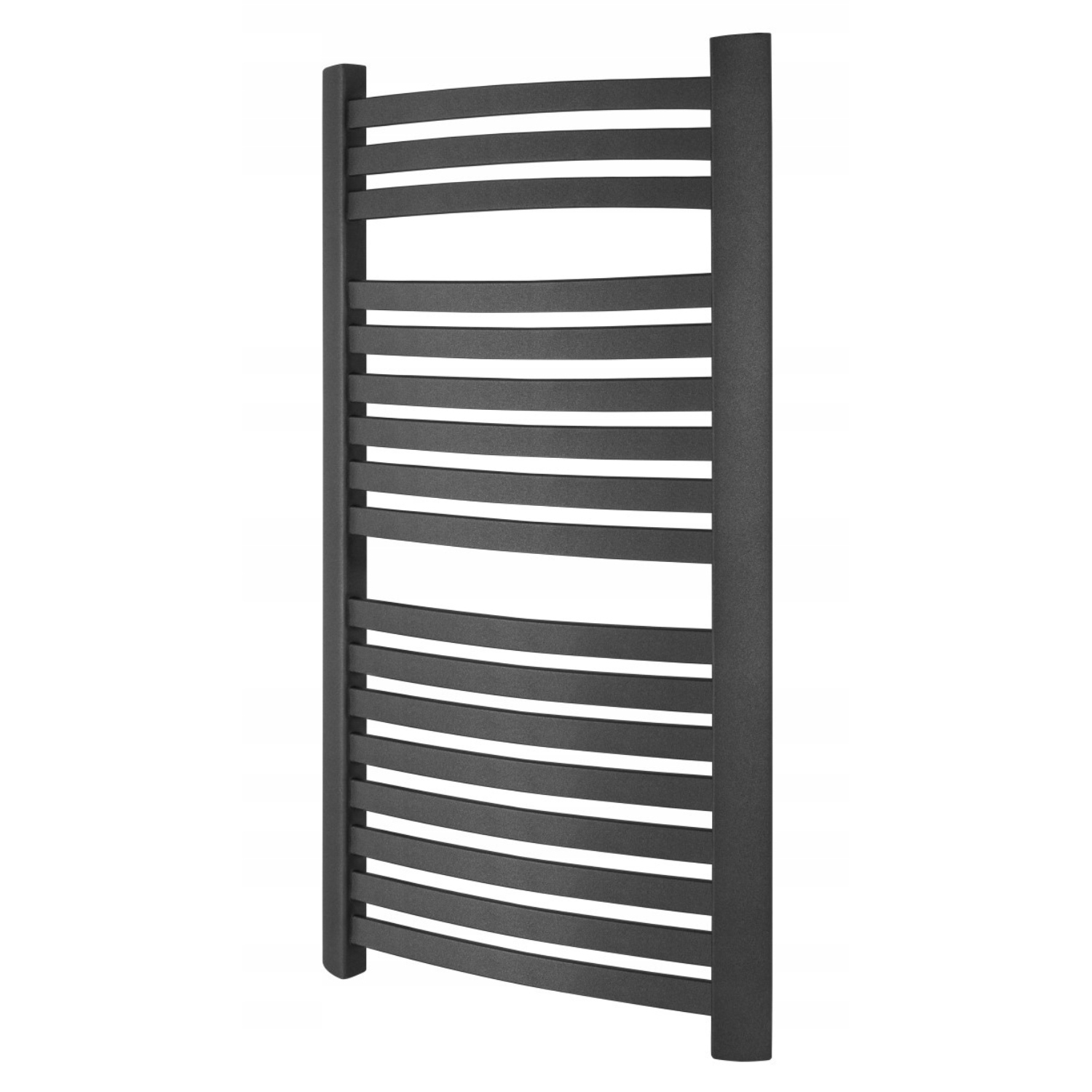

Der anthrazitfarbene Badheizkörper in Leiterform mit den Abmessungen 57 x 55 cm und 9 Rippen (Sprossen) ist ein modernes Heizgerät der Serie GR3, das für Zentralheizungsanlagen in Privathaushalten konzipiert ist. Er bietet eine elegante und funktionale Lösung zur Beheizung von Badezimmern und kombiniert hohe Heizleistung mit ansprechendem Design.Technische daten

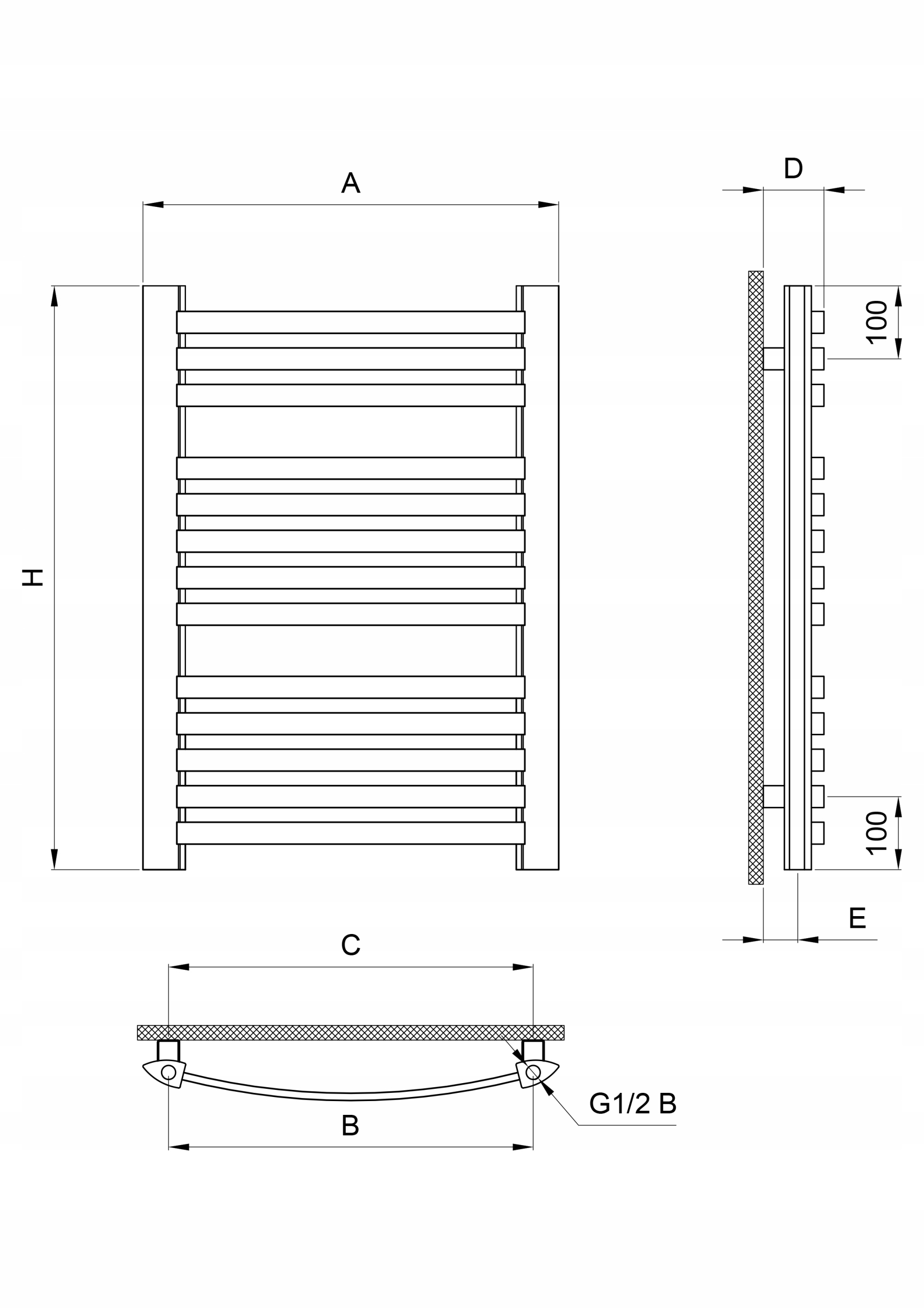

- Abmessungen: 570 mm (Höhe) x 550 mm (Breite)
- Heizkörpertiefe: 103 - 110 mm
- Anschlussabstand: 500 mm
- Anschlusstiefe: 58 - 65 mm
- Max. Oberflächentemperatur: 120°C
- Max. Betriebsdruck: 2 Mpa (20 bar)
- Wasserkapazität: 2,14 l
- Rippenanzahl: 9
- Farbe: Anthrazit

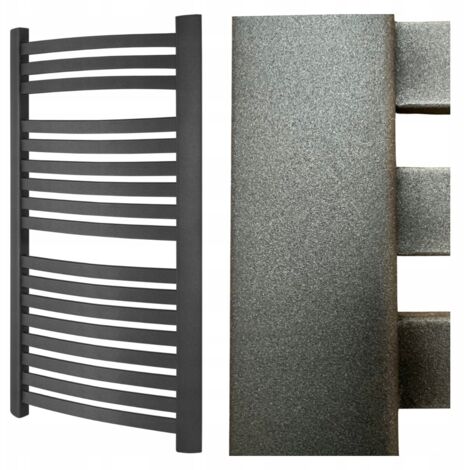

- Oberflächenstruktur: Sand, rau
- Heizleistung: ΔT = 30°C: 144 W, ΔT = 50°C: 272 W, ΔT = 60°C: 341 W
Installation
Die Installation des Badheizkörpers erfolgt in mehreren Schritten:
- Markieren Sie die entsprechenden Punkte an der Wand gemäß den Abständen der Montagehalterungen und bohren Sie Löcher.
- Montieren Sie die Halterung mit Spreizdübeln in den vorbereiteten Löchern.
- Installieren Sie die Entlüftung und den Dübel oben am Heizkörper. Bei einem GR3V-Heizkörper sind zusätzlich 2 Dübel im unteren Teil der Seitenprofile erforderlich.
- Installieren Sie die Zufuhr- und Absperrventile am Heizkörper.
Anwendung
Der Badheizkörper eignet sich ideal zur Beheizung von Badezimmern und bietet gleichzeitig eine dekorative Funktion. Dank seines minimalistischen Designs fügt er sich harmonisch in verschiedene Badezimmerstile ein und sorgt für eine angenehme Wärme.
