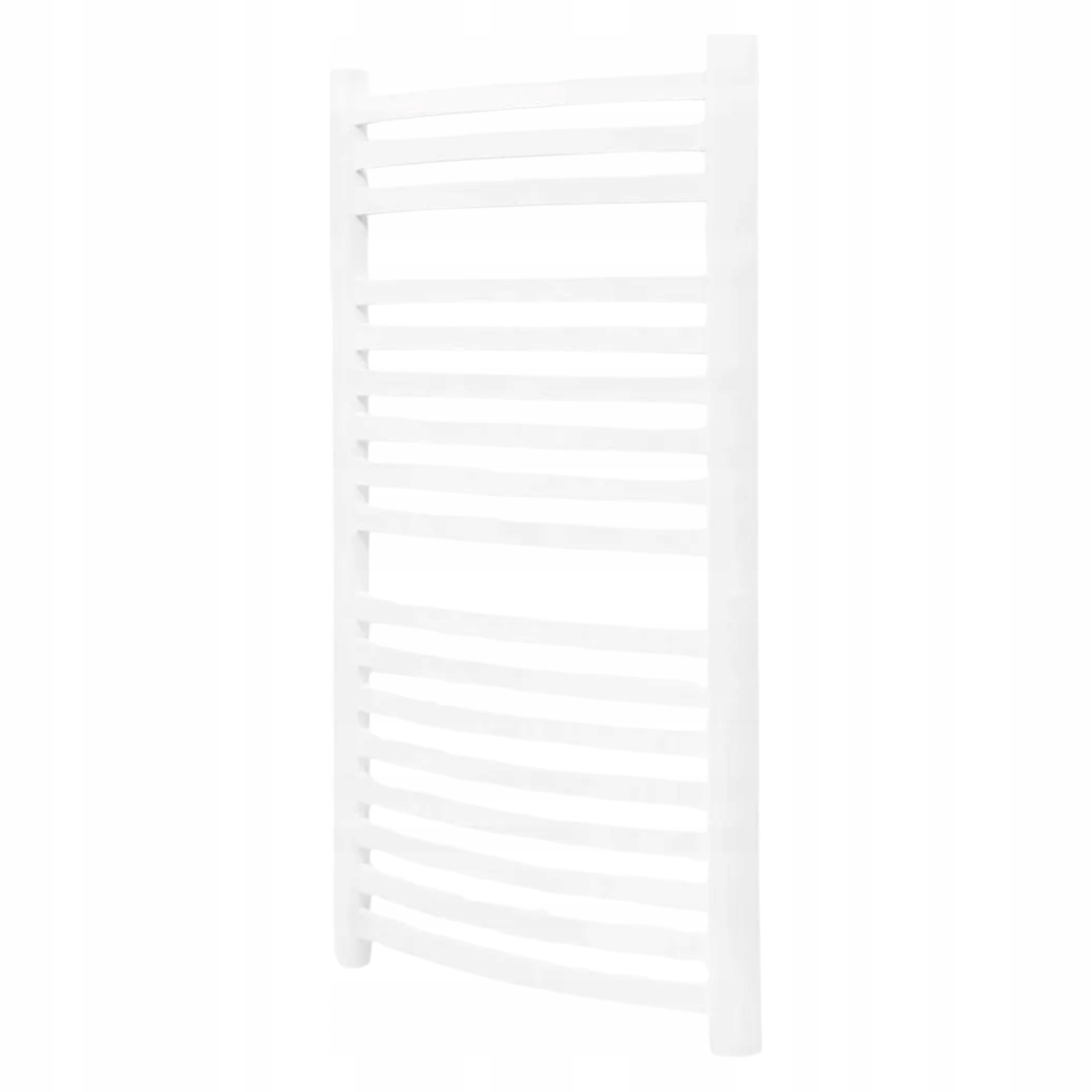

Heizkörperleiter für Badezimmer, weiß, 57 x 80 cm, 13 Rippen, rautenförmiger Wasserablauf

Weißer Leiter-Badezimmerheizkörper 57 x 80 cm 13 Rippen Diamant-Wasserboden

♨️ Weißer Diamant-Badezimmerheizkörper, 13 Rippen, 570 x 800

Der Diamant-Badezimmerheizkörper der GR3-Serie ist für Zentralheizungsanlagen in Hausheizungsnetzen konzipiert. Er verfügt über einen Anschluss von unten. Der Kühler besteht aus 2 Kollektoren (vertikalen Profilen) mit einem dreieckigen Profil von 56,4 x 34,6 mm und 13 Lamellen (Rippen) von 30 x 10 mm.

♨️ Funktional und stilvoll

Die Badheizkörper der Serie TYP-GR3 sind moderne Heizgeräte, die Funktionalität mit raffiniertem Design verbinden. Dank ihrer minimalistischen und eleganten Linienführung sind sie sowohl eine praktische Wärmequelle als auch eine dekorative Bereicherung für jedes Badezimmer. Hergestellt aus hochwertigsten Materialien, garantieren sie Langlebigkeit und Heizleistung und sorgen so für jahrelangen Komfort.

♨️ Hauptvorteile

• Keine Leckagen bei einem Druck, der 1,3-mal höher ist als der maximale Betriebsdruck: 2600 kPa
• Keine Korrosion der Außenflächen nach 100 Stunden Prüfung unter feuchten Bedingungen
• Produkt konform mit europäischen Richtlinien
• Produktklassifizierung hinsichtlich des Brandverhaltens – Klasse A1
• Konformitätsbewertungssystem für Bauprodukte 3
• Erfüllt die Normen: PN-EN 442-1:2015
• PZH-Zertifikat

♨️ LEISTUNGSHEIZUNG

• ΔT = 30°C: 206 W

☝️ Das bedeutet, dass der Heizkörper bei einer Temperaturdifferenz von 30 °C zwischen dem Wasser im Heizkörper und der Raumtemperatur eine Leistung von 206 W hat.

• ΔT = 50 °C: 390 W

☝️ Bei einer Differenz von 50 °C steigt die Leistung des Heizkörpers auf 390 W.

• ΔT = 60 °C: 489 W

☝️ Bei einer Differenz von 60 °C erreicht der Heizkörper eine Leistung von 489 W.

♨️ Technische Daten

▶️ Anzahl der Rippen: 13

↔️ [A] Heizkörperbreite: 570 mm

↕️ [H] Heizkörperhöhe: 800 mm

⬆️ [D] Heizkörpertiefe: 103 - 110 mm

__________________

↔️ [C und B] Anschlussabstand: 500 mm

▶️ [E] Anschlusstiefe: 58 - 65 mm

⤴️ Anschlussart: Unten

ℹ️ Anschlussgewinde: 1/2 Zoll

__________________

▶️ Max. Oberflächentemperatur: 120°C

▶️ Max. Betriebsdruck: 2 MPa (20 bar)

▶️ Wasserkapazität: 3,11 l

♨️ Montage:

1️⃣

Markieren Sie die entsprechenden Punkte an der Wand entsprechend dem Abstand der Montagehalterungen des Badezimmerheizkörpers und bohren Sie Löcher.

2️⃣

Befestigen Sie die Halterung mit Spreizdübeln in den Löchern.

2️⃣

Befestigen Sie den Griff mit Spreizdübeln in den dafür vorgesehenen Löchern.

4️⃣

Nachdem Sie die oben genannten Schritte korrekt ausgeführt haben, montieren Sie das Entlüftungsventil und schließen Sie den oberen Teil des Heizkörpers an. Für den GR3V-Heizkörper müssen 2 zusätzliche Stopfen im unteren Bereich der Seitenprofile installiert werden.

Installieren Sie die Zufuhr- und Absperrventile am Heizkörper.
