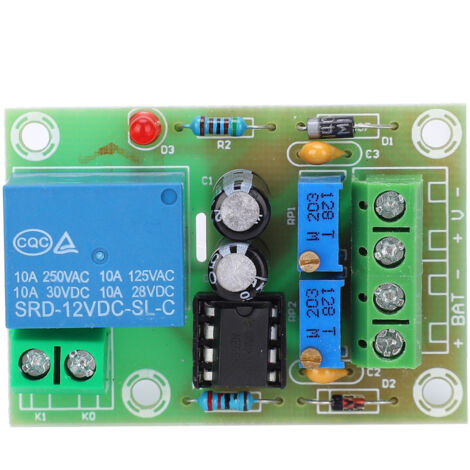

Batterieladekontrollmodul, 12-V-Netzteil, Überlastschutzpanel XHM601

Funktionen:

1. Wenn die Batteriespannung zwischen 10,5 V und 11,5 V liegt, beginnt die Ladeeinheit automatisch mit dem Laden.
2. Wenn die Spannung 14,4 V bis 14,8 V erreicht, schaltet das Gerät die Stromzufuhr ab.
3. Die rote Kontrollleuchte leuchtet während des Ladevorgangs. Sobald die Batterie vollständig geladen ist, schließt das Relais und der 220-V-Eingang wird getrennt; die Kontrollleuchte erlischt, um Energie zu sparen.
4. Dies ist eine Ladeeinheit für Batterien; die 12-V-Batterie wird vollständig geladen und anschließend abgeschaltet, um ein Überladen zu verhindern.
5. Das Steuermodul zeichnet sich durch eine stabile Konstruktion, hervorragende Leistung und eine lange Lebensdauer aus.

Spezifikationen:

Artikeltyp: Batterieladesteuermodul
Modell: XH-M601
Ladeverfahren: 12-V-Batterie
Einstellungen:
VR1: Sobald die Batteriespannung 14,4 V bis 14,8 V erreicht, stoppt das Ladegerät den Ladevorgang und das Relais schließt. (Abschaltspannung: Im Uhrzeigersinn niedriger, gegen den Uhrzeigersinn höher.)
VR2: Sobald die Batteriespannung auf 10,5 V bis 11,5 V sinkt, startet das Ladegerät den Ladevorgang und das Relais öffnet. (Einschaltspannung einstellen: im Uhrzeigersinn verringern, gegen den Uhrzeigersinn erhöhen.)
Spezifikation:
Einschaltspannung: 10,5 V–11,5 V
Ausschaltspannung: 14,4 V–14,8 V
Verdrahtung:
Verbinden Sie die 220-V-Leitung mit dem COM-Anschluss des Relais und stecken Sie den OFF-Anschluss (Ausgang) in das Ladegerät. Das Ladegerät muss im Vollbrückengleichrichter-Ausgangsmodus betrieben werden.
Die DC-Ausgangsspannung beträgt ca. 13,8 V–14,4 V.

Lieferumfang:

1 x Batterieladesteuermodul
