Baustromverteiler 32A 16A Stromverteiler 3x230V Elektroverteiler Schuko mit Kabel Ständer und Nockenschalter DV-0328-D

Baustromverteiler 32A 16A Stromverteiler 3x230V Elektroverteiler Schuko mit Kabel Ständer und Nockenschalter DV-0328-D

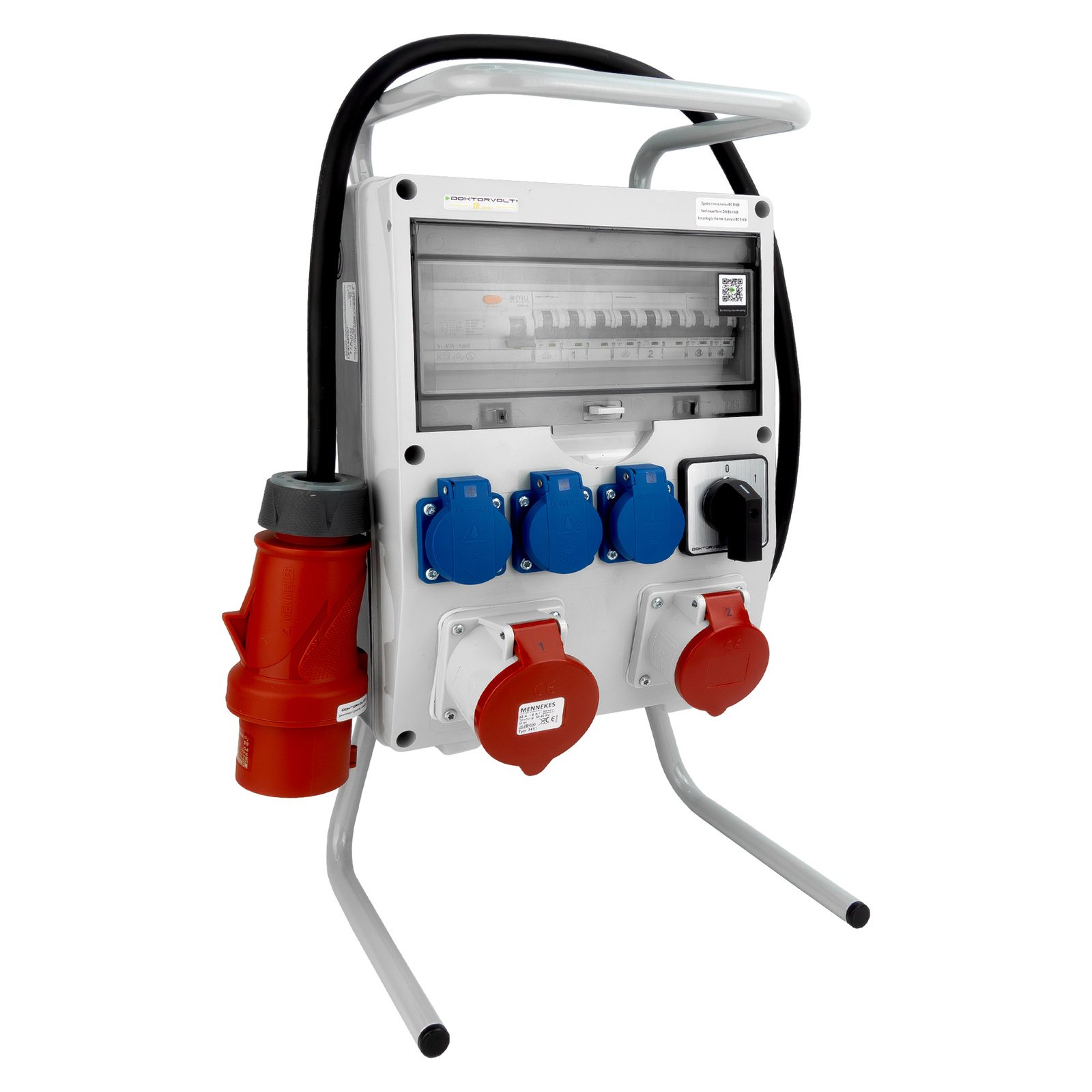

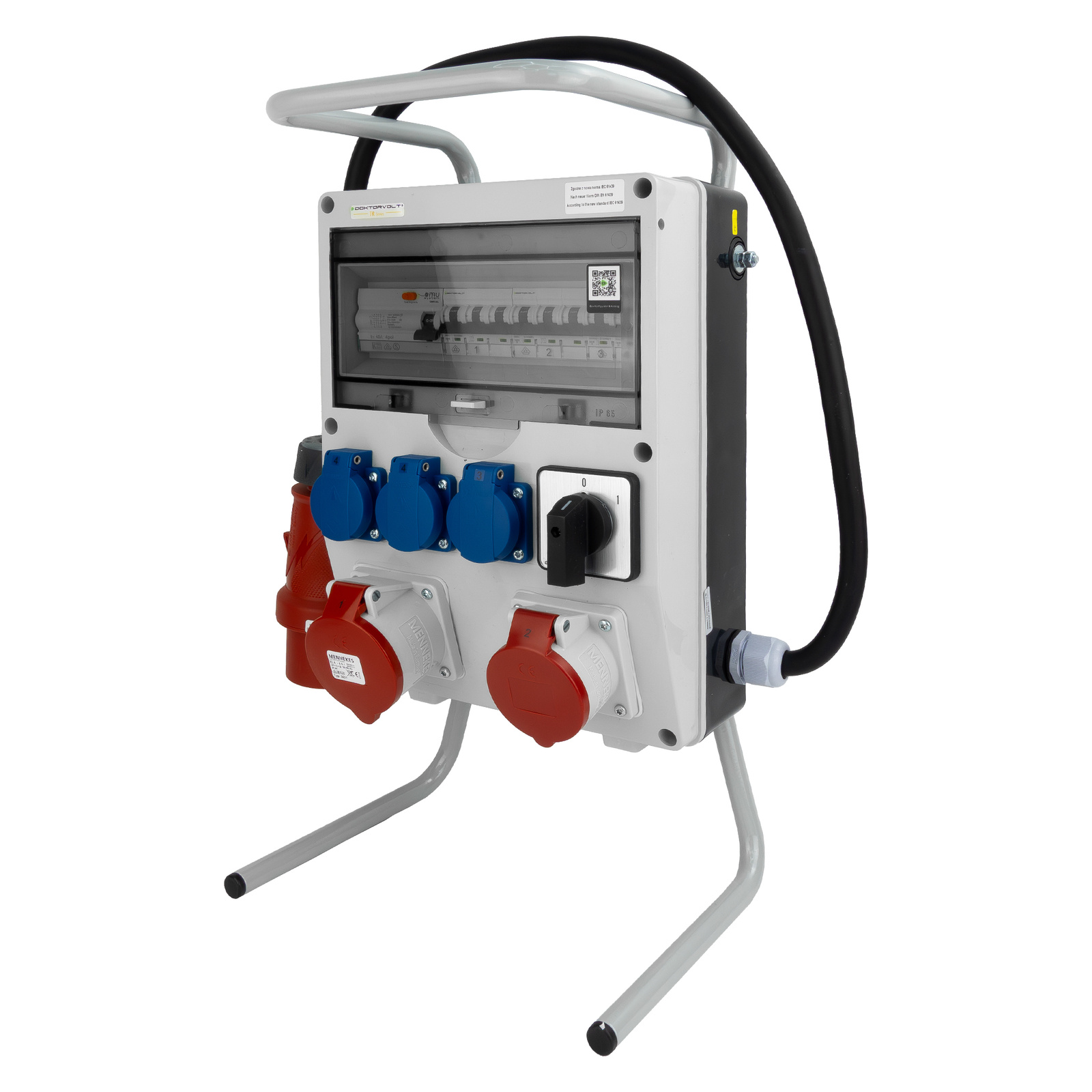

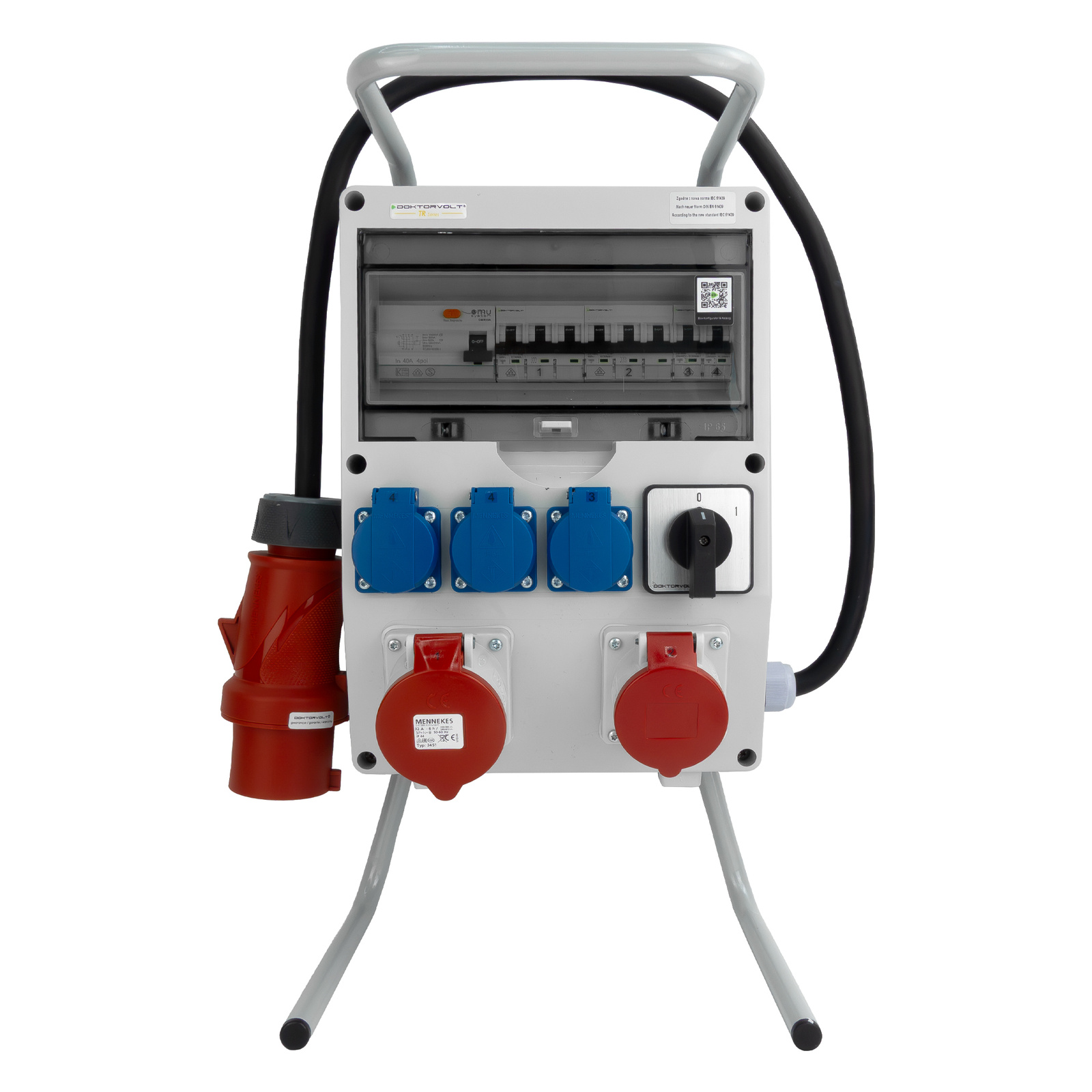

Doktorvolt® Baustromverteiler DV-0328-D mit CEE-Steckdosen 400 V 32 A und 16 A sowie drei Mennekes Schuko-Steckdosen 230 V. Ausgestattet mit Schutzgeräten mit 10 kA, einem Fehlerstrom-Schutzschalter Typ A, einem Nockenschalter 0–1, einem H07RN-F-Kabel 5×4 mm², einem Mennekes-Stecker und einem Ständer.

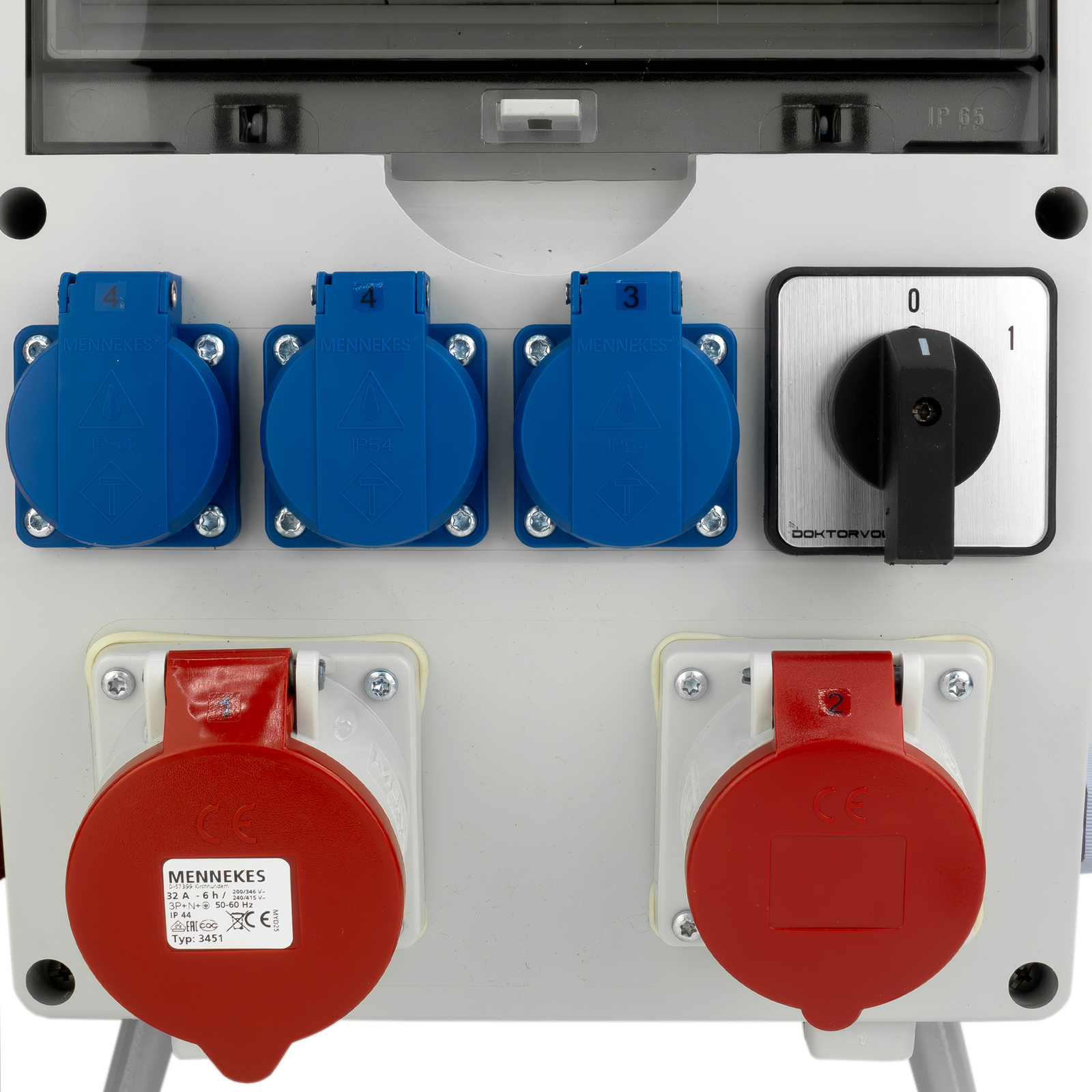

Mennekes Steckdosen

Der Verteiler ist mit einer CEE-Steckdose 400 V 32 A, einer CEE-Steckdose 400 V 16 A sowie drei Mennekes Steckdosen 230 V 16 A ausgestattet. Die einphasigen Steckdosen sind im deutschen Schuko-System ausgeführt und besitzen die Schutzart IP54. Der Verteiler ermöglicht die Stromversorgung sowohl einphasiger als auch dreiphasiger Geräte.

Schaltung und Schutz

Der Nockenschalter 0–1 ermöglicht das komfortable manuelle Ein- und Ausschalten der Stromversorgung des Verteilers. Die Steckdosenstromkreise werden durch Leitungsschutzschalter mit einem Schaltvermögen von 10 kA geschützt, während der Fehlerstrom-Schutzschalter 40 A 30 mA 4P Typ A zusätzlichen Schutz bei indirektem Berühren bietet. Der Aluminiumständer verbessert die Stabilität während des Betriebs.

Technische Daten

Allgemeine Informationen

Modell: DV-0328-D

EAN: 5907589330328

Hersteller: Doktorvolt

Nennstrom: 32 A

Nennspannung: 230 / 400 V

ICC: ≤ 10 kA

RDF: 0,7

Gesamtzahl der Steckdosen: 5

Steckdosen und Schutzgeräte

Hersteller der Steckdosen: Mennekes

CEE-Steckdose 32 A: 1× CEE 32 A 5P 400 V IP44, Mennekes Typ 3451

CEE-Steckdose 16 A: 1× CEE 16 A 5P 400 V IP44, Mennekes Typ 1385

Steckdosen 230 V: 3× 230 V 16 A 2P+E IP54, Mennekes 11011

Steckdosensystem 230 V: deutsches Schuko-System

Fehlerstrom-Schutzschalter: 1× 40 A 30 mA 4P Typ A RCCB

Absicherung der 32-A-Steckdose: 1× C32 3P 10 kA

Absicherung der 16-A-Steckdose: 1× C16 3P 10 kA

Absicherung der 230-V-Steckdosen: 2× C16 1P 10 kA

Phasenschiene: 3-phasig, 11 Module, 12 mm², mit komplettem Endkappensatz

Gehäuse und Ständer

Anzahl der Module: 12

Anzahl der Reihen: 1

Montageart: Aufputzmontage

Schutzart des Verteilers: IP44

Nennspannung des Gehäuses: 1000 V

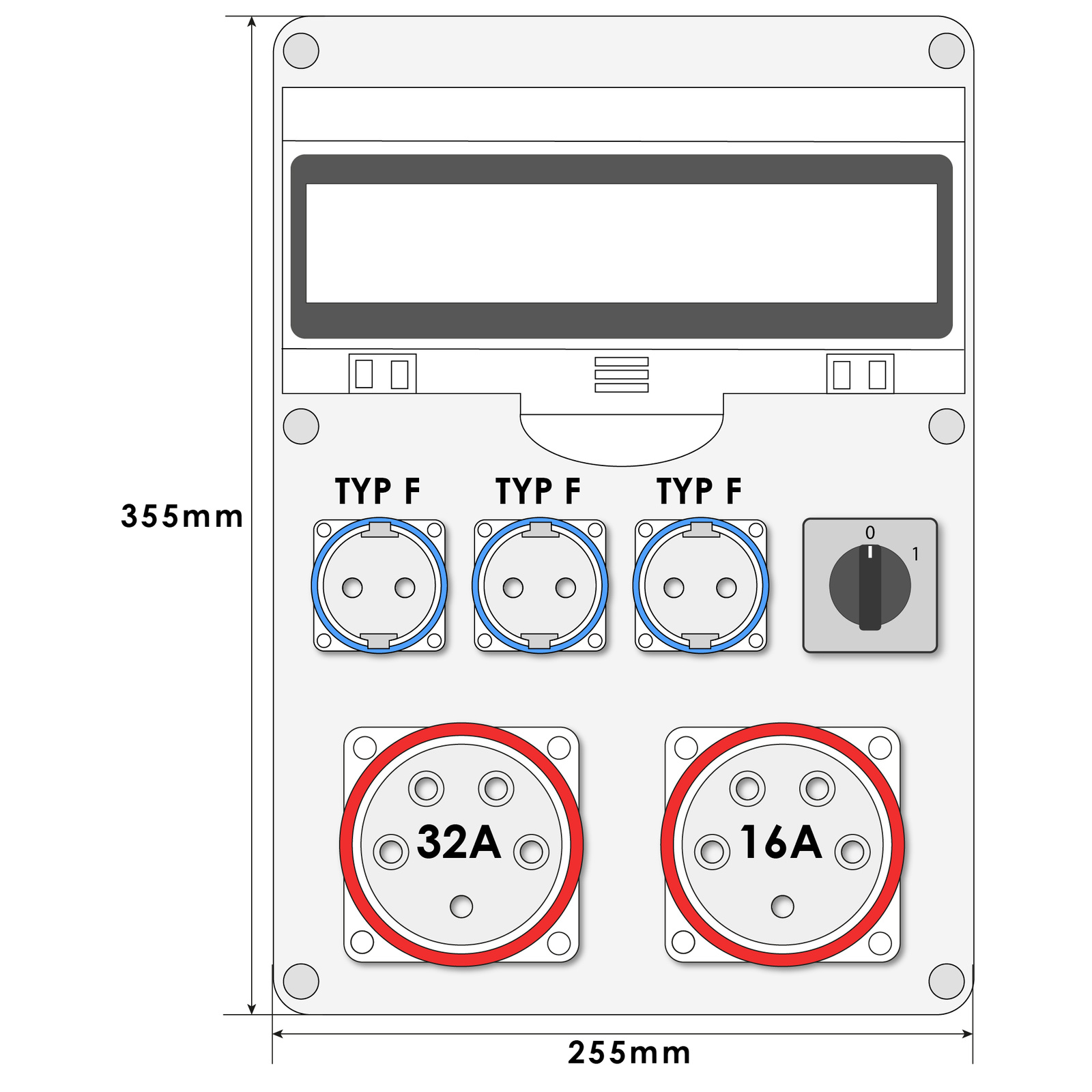

Abmessungen des Gehäuses mit Steckdosen: 360 × 250 × 185 mm

Abmessungen mit Standfuß: 495 × 250 × 185 mm

Gehäusematerial: Technopolymer

Türmaterial: Polycarbonat

Ständer: Aluminium

Konstruktion und Anschluss

Nockenschalter: 0–1, 3-phasig, 4P, 40 A, 690 V, S40 JD 1104 A6

Farbe der Vorderseite: Grau RAL 7035

Farbe der Rückseite: Schwarz

Schraubenmaterial: Edelstahl

Dichtungsmaterial: EPDM-Gummi

Kabelverschraubung im Lieferumfang: 1× PG-21

Schutzleiter: H07V-K 2,5 mm² und 4 mm², gelb-grün

Phasenleiter: H07V-K 2,5 mm² und 4 mm², schwarz

Neutralleiter: H07V-K 2,5 mm², 4 mm² und 6 mm², blau

Anschlusskabel: H07RN-F OnPD 5×4 mm², Länge ca. 90 cm

Anschlussstecker: CEE ProTOP 32 A 5P 400 V IP44 Mennekes

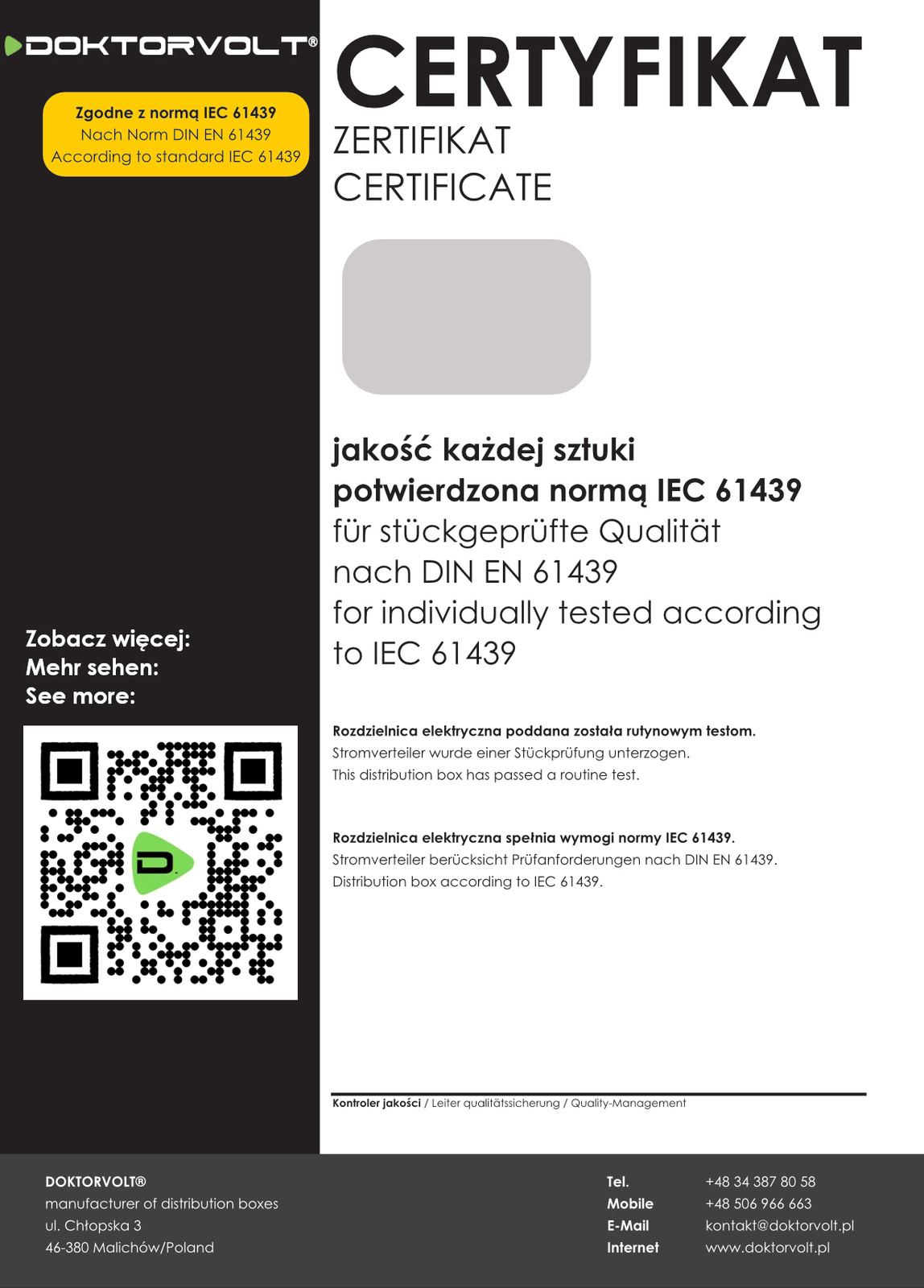

Zertifikat = Qualitätsgarantie:

Produkte der Marke DOKTORVOLT werden regelmäßig geprüft, um eine gleichbleibend hohe Produktqualität zu gewährleisten. Nach erfolgreicher Prüfung erhält jedes Produkt ein individuelles Zertifikat, das die durchgeführte Qualitätskontrolle bestätigt. Das Unternehmen setzt im Produktionsprozess ein von TÜV SÜD zertifiziertes Managementsystem ein, das für einen hohen Qualitätsstandard steht.

IP-Schutzart = mehr Sicherheit:

Die IP-Schutzart ist ein internationaler Standard, der angibt, in welchem Umfang ein Produkt gegen mögliche Risikofaktoren geschützt ist. Sie besteht aus zwei Ziffern, die Auskunft über den Schutz gegen feste Fremdkörper und Wasser geben. Die Angabe der IP-Schutzart ermöglicht eine bewusste Verwendung des Produkts unter sicheren Bedingungen. Die Schutzart IP44 bedeutet, dass das Gerät:
- gegen das Eindringen von Fremdkörpern mit einer Größe von mehr als 1 mm geschützt ist
- gegen allseitiges Spritzwasser geschützt ist

Vertrauenswürdiger Hersteller:

Das Unternehmen Doktorvolt® wurde 2013 gegründet. Das dynamisch wachsende Unternehmen hat sich auf dem polnischen und internationalen Markt etabliert. Der Firmensitz befindet sich in Malichów in der Woiwodschaft Opole, wo sich eine moderne Produktions- und Lagerhalle befindet. Das Unternehmen ist auf die Herstellung von Baustromverteilern spezialisiert und zeichnet sich durch Qualität und solide Verarbeitung aus. Jeder Verteiler wird aus hochwertigen Komponenten gefertigt. Die Produkte erfüllen die in der Europäischen Union geltenden Sicherheitsnormen und -standards.
