Baustromverteiler mit Stromzähler TD-S/FI 16A 2x230V SKHU Kabel und Ständer MID Doktorvolt® DV-0526-D

Baustromverteiler mit Stromzähler TD-S/FI 16A 2x230V SKHU Kabel und Ständer MID Doktorvolt® DV-0526-D

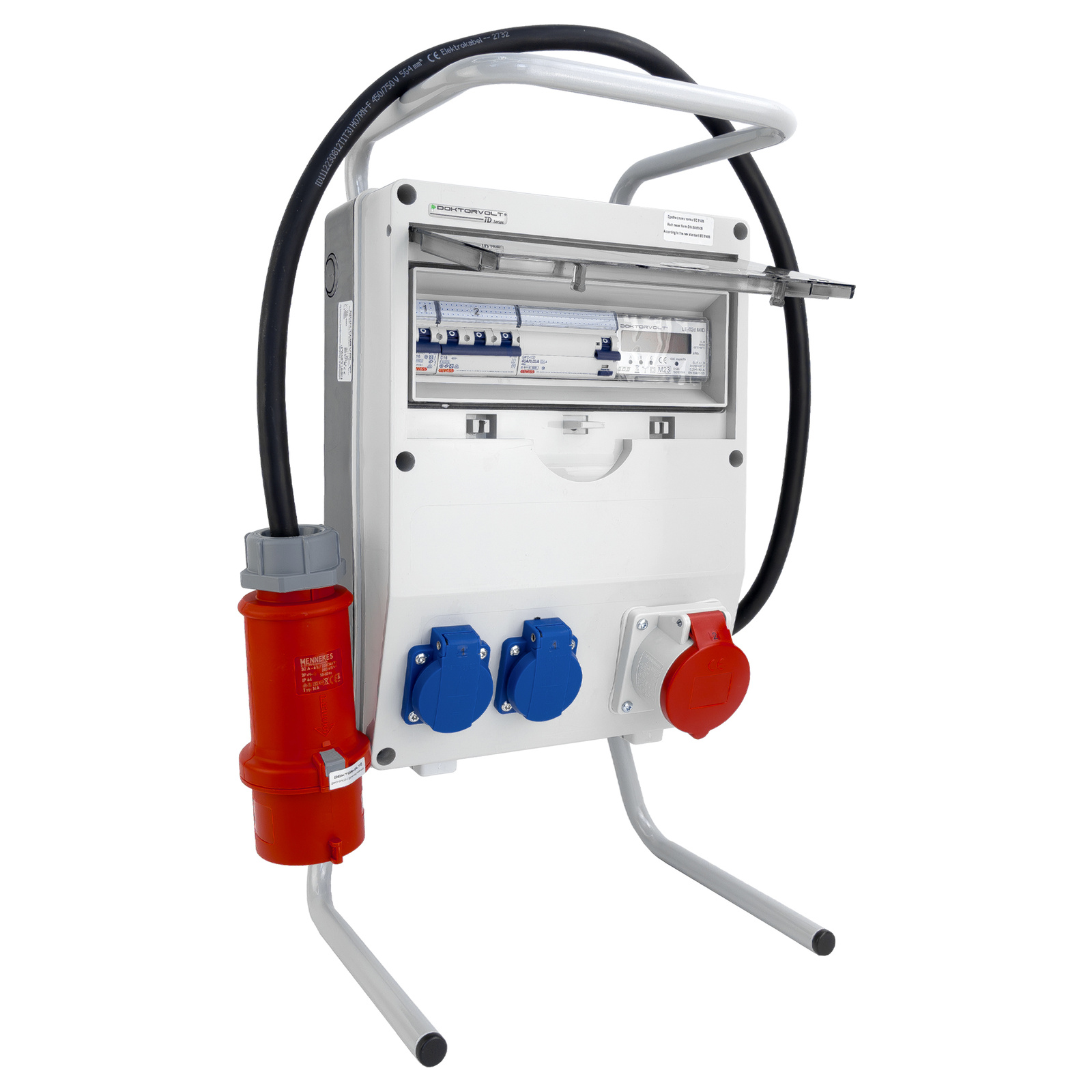

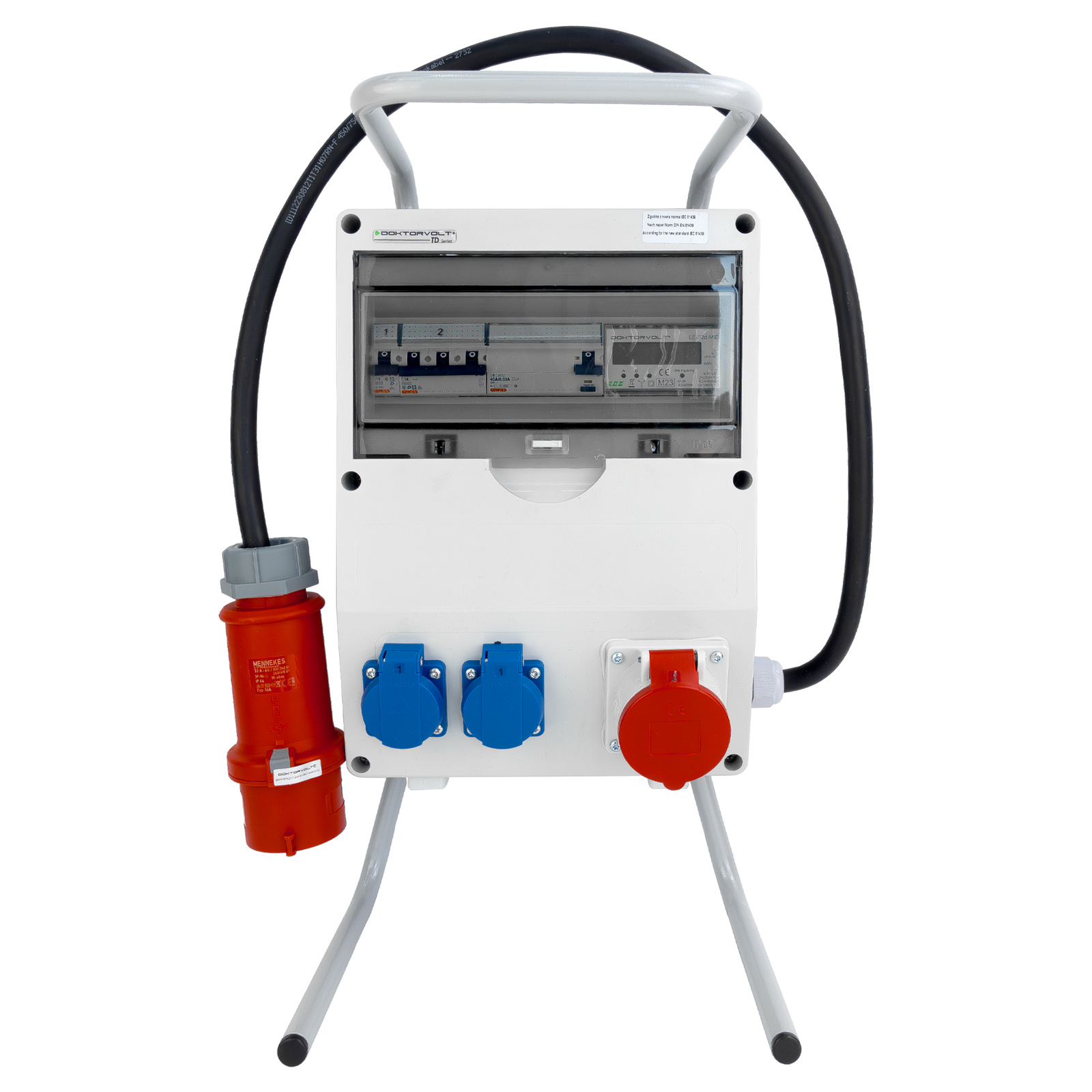

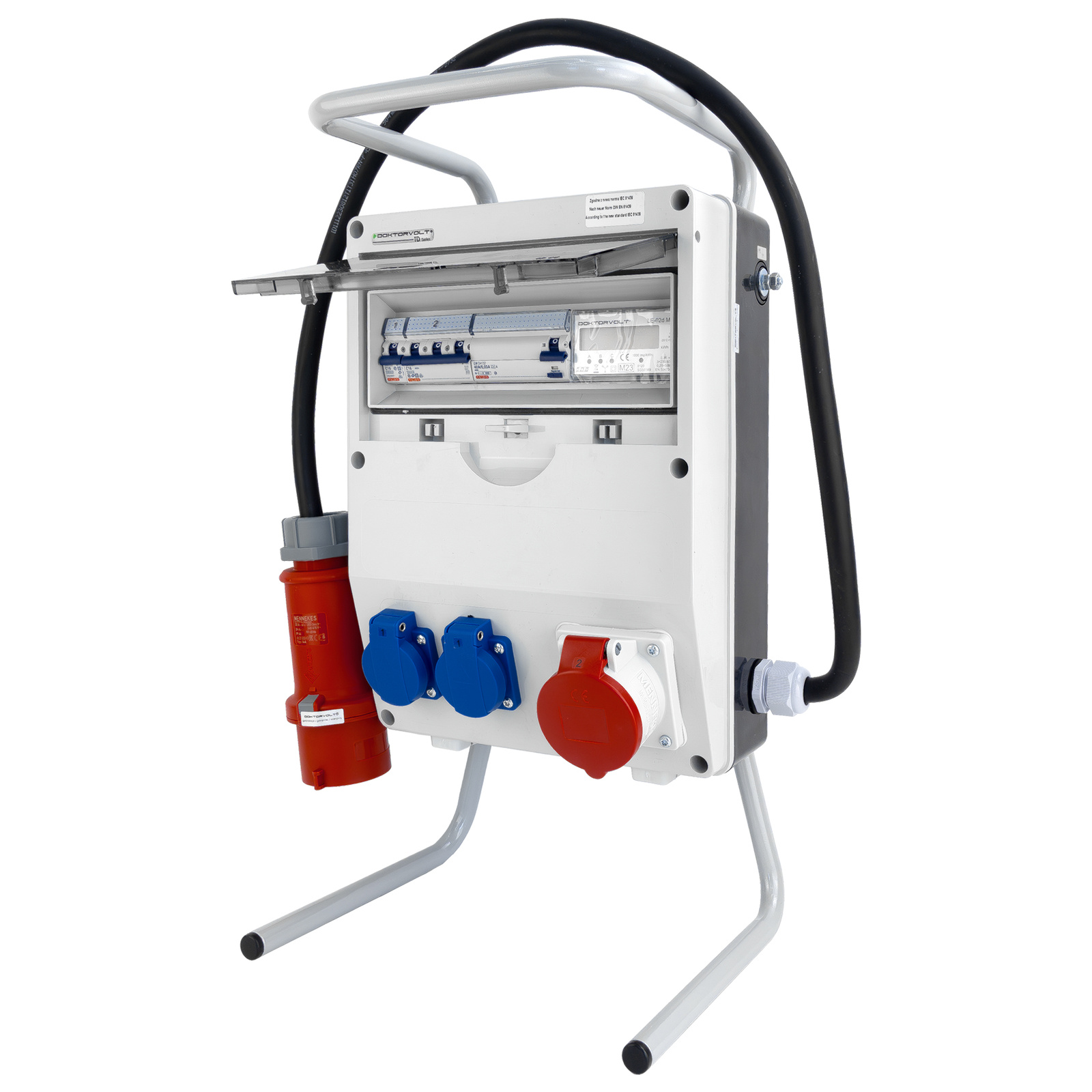

Doktorvolt® Baustromverteiler DV-0526-D mit einer CEE-Steckdose 400 V 16 A und zwei Mennekes Schuko-Steckdosen 230 V. Ausgestattet mit einem Energiezähler LE-02d MID, Schutzgeräten mit 10 kA, einem Fehlerstrom-Schutzschalter Typ A, einem H07RN-F-Kabel 5×4 mm², einem Mennekes-Stecker und einem Aluminiumständer.

Messung des Energieverbrauchs

Der Verteiler ist mit einem dreiphasigen Energiezähler LE-02d MID der Marke F&F für Netze mit 3×230/400 V AC ausgestattet. Er ermöglicht die Kontrolle des Energieverbrauchs der über den Verteiler versorgten Elektroinstallation. Der Verteiler eignet sich für Baustellen, Werkstätten und überall dort, wo eine zusätzliche Messung des Energieverbrauchs erforderlich ist.

Anschlussfertig und geschützt

Die CEE-Steckdose 400 V 16 A sowie die zwei Mennekes Schuko-Steckdosen 230 V werden durch Leitungsschutzschalter mit einem Schaltvermögen von 10 kA geschützt. Der Fehlerstrom-Schutzschalter 40 A 30 mA 4P Typ A bietet zusätzlichen Schutz bei indirektem Berühren. Der Aluminiumständer verbessert die Stabilität und den Bedienkomfort.

Technische Daten

Allgemeine Informationen

Modell: DV-0526-D

EAN: 5907589330526

Hersteller: Doktorvolt

Nennstrom: 32 A

Nennspannung: 230 / 400 V

ICC: ≤ 10 kA

RDF: 0,7

Gesamtzahl der Steckdosen: 3

Steckdosen und Schutzgeräte

Hersteller der Steckdosen: Mennekes

CEE-Steckdose: 1× CEE 16 A 5P 400 V IP44, rot, Mennekes Typ 1385

Steckdosen 230 V: 2× 230 V 16 A 2P+E IP54, Mennekes 11011

Steckdosensystem 230 V: deutsches Schuko-System

Fehlerstrom-Schutzschalter: 1× 40 A 30 mA 4P Typ A RCCB

Absicherung der CEE-Steckdose: 1× C16 3P 10 kA

Absicherung der 230-V-Steckdosen: 1× C16 1P 10 kA

Phasenschiene: 3-phasig, 7 Module, 12 mm², mit komplettem Endkappensatz

Gehäuse und Ständer

Anzahl der Module: 12

Anzahl der Reihen: 1

Montageart: Aufputzmontage

Schutzart des Verteilers: IP44

Nennspannung des Gehäuses: 1000 V

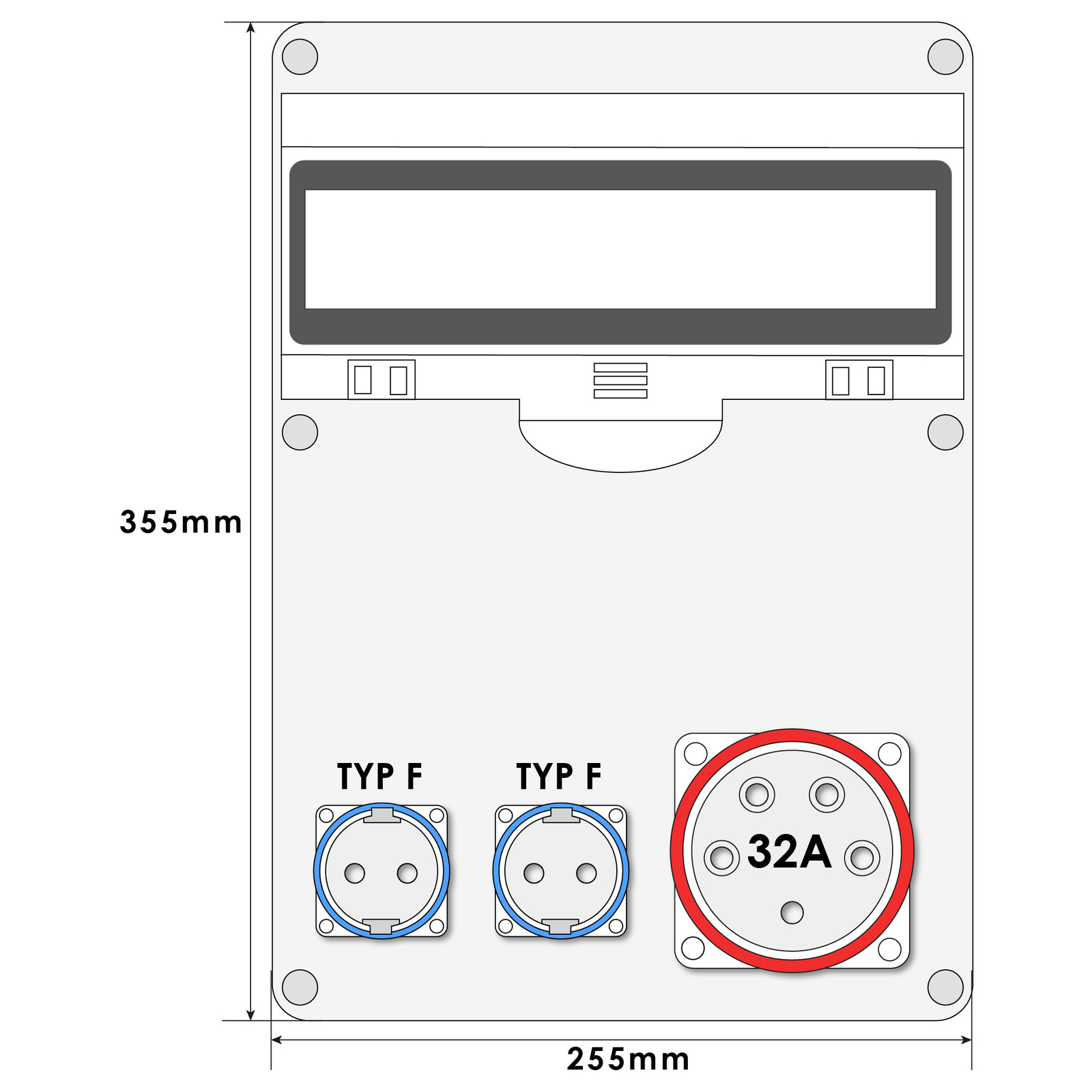

Abmessungen des Gehäuses mit Steckdosen: 360 × 250 × 185 mm

Abmessungen mit Standfuß: 495 × 250 × 185 mm

Gehäusematerial: Technopolymer

Türmaterial: Polycarbonat

Ständer: Aluminium

Energiezähler und Anschluss

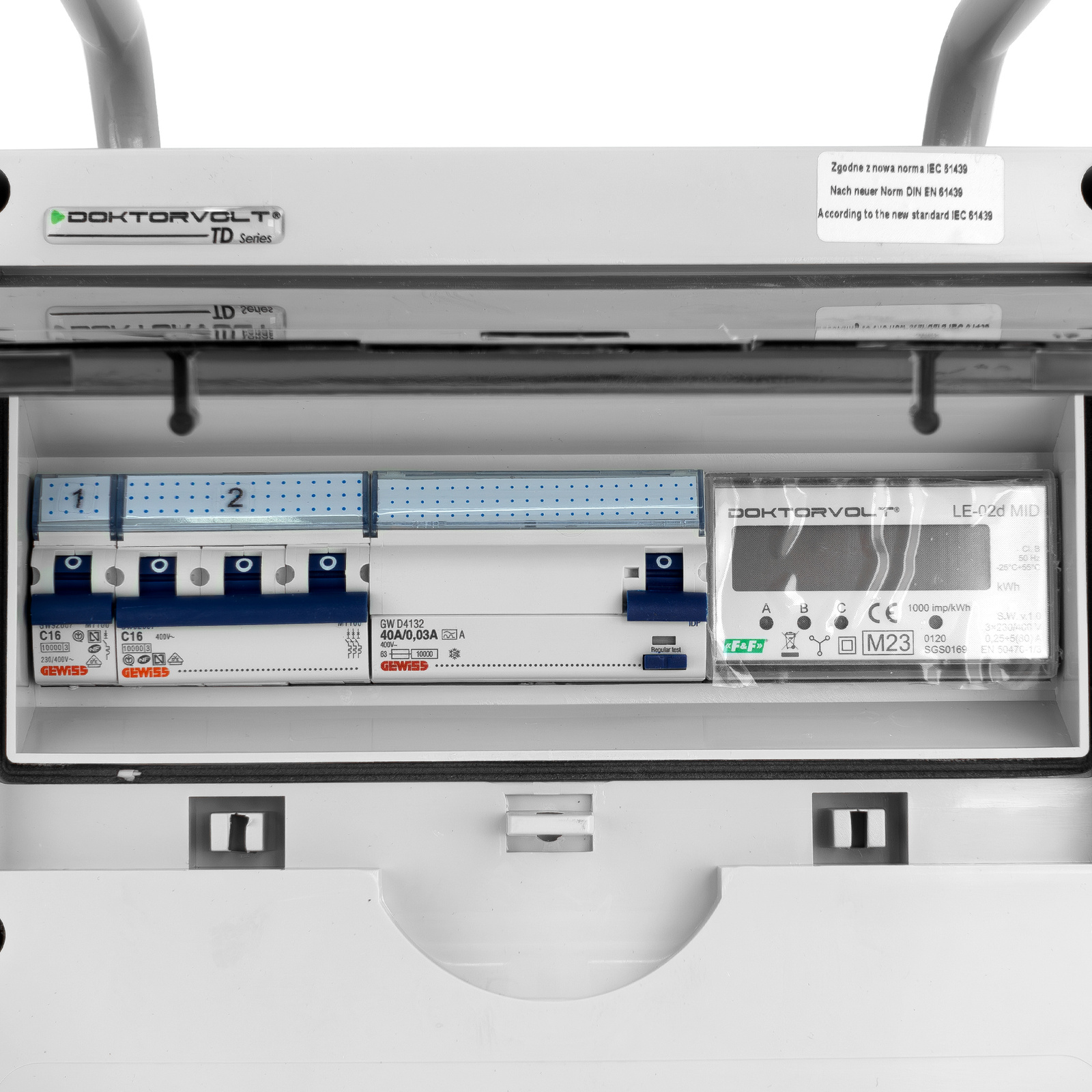

Energiezähler: LE-02d MID F&F

Zählerspannung: 3× 230 / 400 V AC

Zählerstrom: 3× 5(80) A

Farbe der Vorderseite: Grau RAL 7035

Farbe der Rückseite: Schwarz

Schraubenmaterial: Edelstahl

Dichtungsmaterial: EPDM-Gummi

Schutzleiter: H07V-K 2,5 mm² und 4 mm², gelb-grün

Phasenleiter: H07V-K 2,5 mm² und 4 mm², schwarz

Neutralleiter: H07V-K 2,5 mm², 4 mm² und 6 mm², blau

Anschlusskabel: H07RN-F OnPD 5×4 mm², Länge ca. 90 cm

Anschlussstecker: CEE ProTOP 32 A 5P 400 V IP44 Mennekes

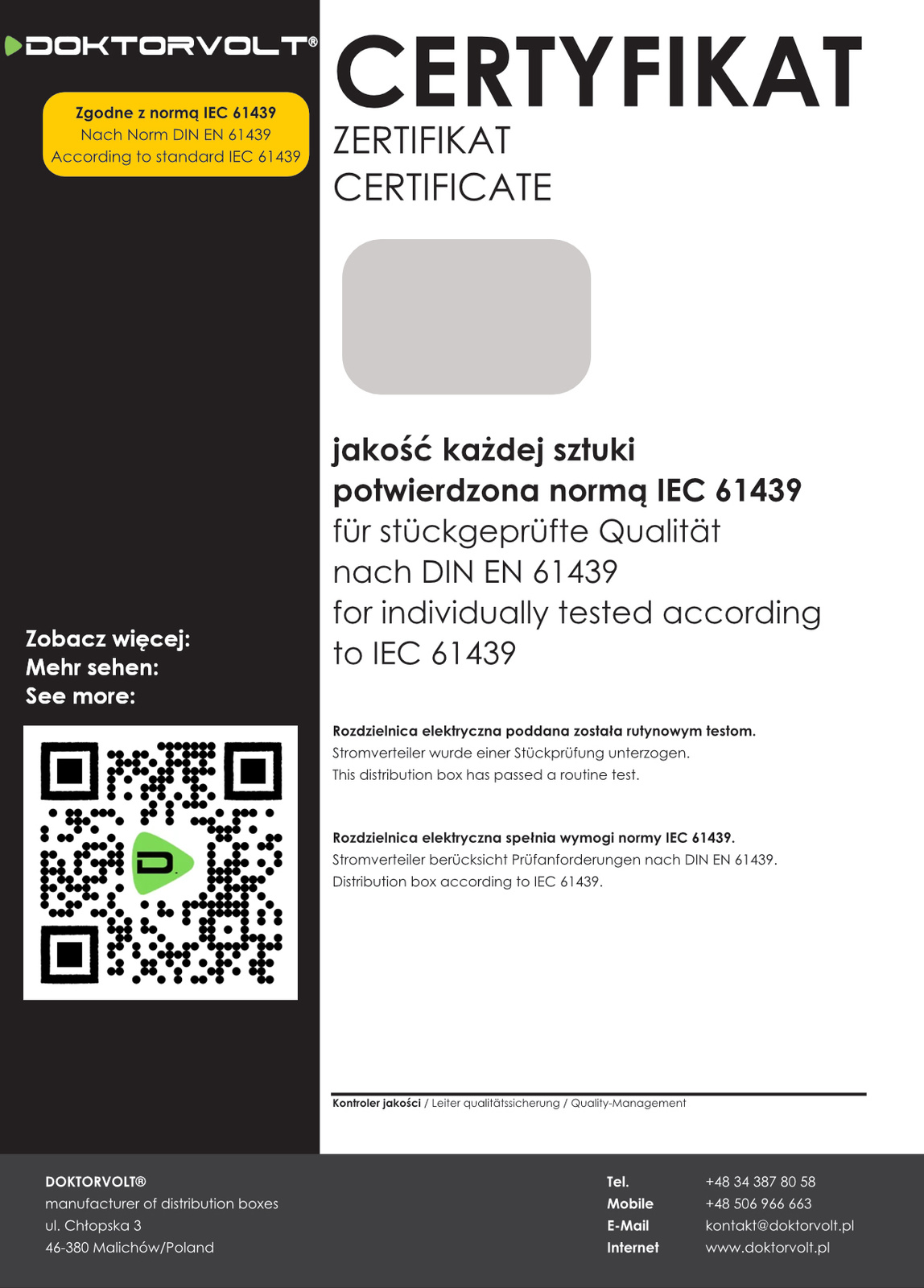

Zertifikat = Qualitätsgarantie:

Produkte der Marke DOKTORVOLT werden regelmäßig geprüft, um eine gleichbleibend hohe Produktqualität zu gewährleisten. Nach erfolgreicher Prüfung erhält jedes Produkt ein individuelles Zertifikat, das die durchgeführte Qualitätskontrolle bestätigt. Das Unternehmen setzt im Produktionsprozess ein von TÜV SÜD zertifiziertes Managementsystem ein, das für einen hohen Qualitätsstandard steht.

IP-Schutzart = mehr Sicherheit:

Die IP-Schutzart ist ein internationaler Standard, der angibt, in welchem Umfang ein Produkt gegen mögliche Risikofaktoren geschützt ist. Sie besteht aus zwei Ziffern, die Auskunft über den Schutz gegen feste Fremdkörper und Wasser geben. Die Angabe der IP-Schutzart ermöglicht eine bewusste Verwendung des Produkts unter sicheren Bedingungen. Die Schutzart IP44 bedeutet, dass das Gerät:
- gegen das Eindringen von Fremdkörpern mit einer Größe von mehr als 1 mm geschützt ist
- gegen allseitiges Spritzwasser geschützt ist

Vertrauenswürdiger Hersteller:

Das Unternehmen Doktorvolt® wurde 2013 gegründet. Das dynamisch wachsende Unternehmen hat sich auf dem polnischen und internationalen Markt etabliert. Der Firmensitz befindet sich in Malichów in der Woiwodschaft Opole, wo sich eine moderne Produktions- und Lagerhalle befindet. Das Unternehmen ist auf die Herstellung von Baustromverteilern spezialisiert und zeichnet sich durch Qualität und solide Verarbeitung aus. Jeder Verteiler wird aus hochwertigen Komponenten gefertigt. Die Produkte erfüllen die in der Europäischen Union geltenden Sicherheitsnormen und -standards.
