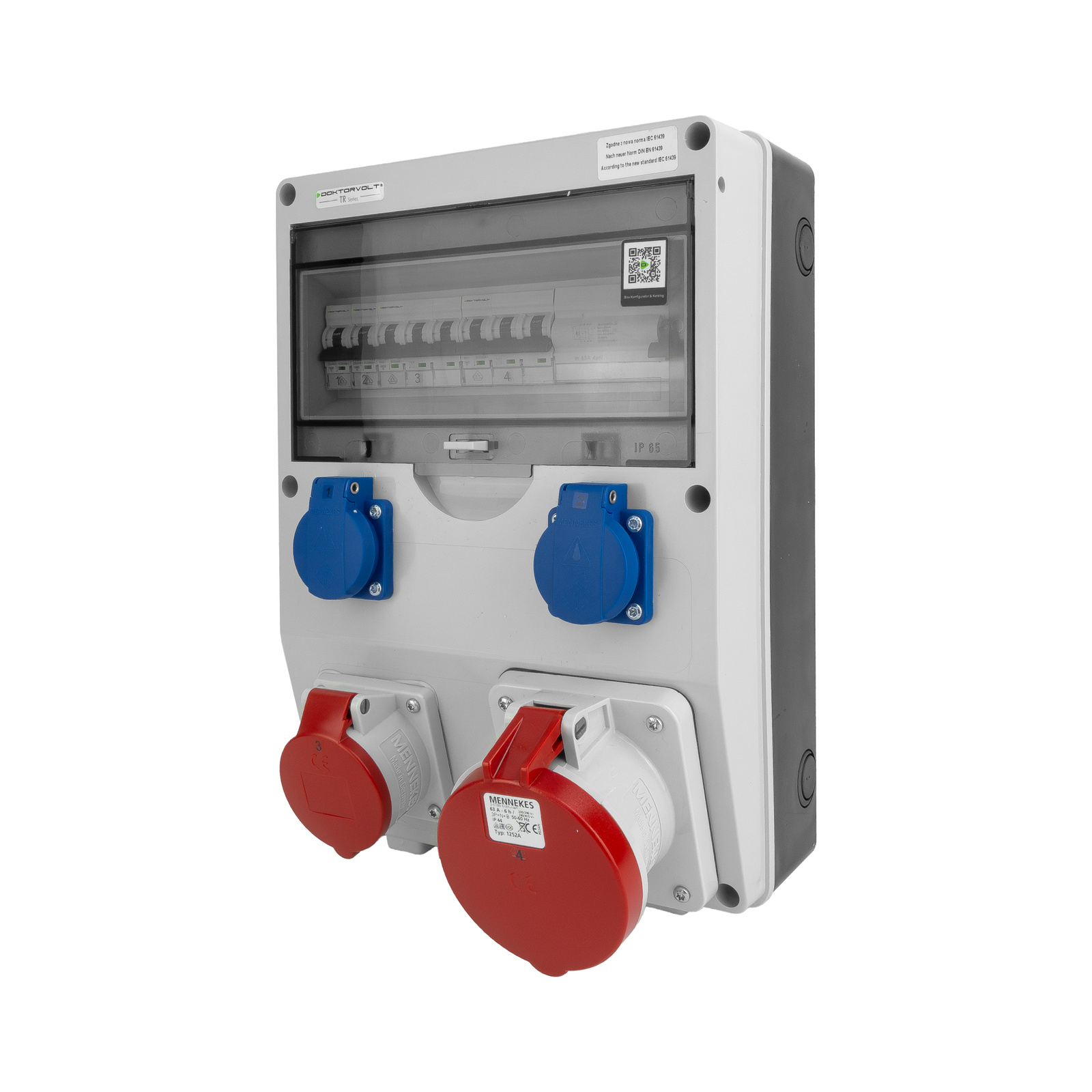

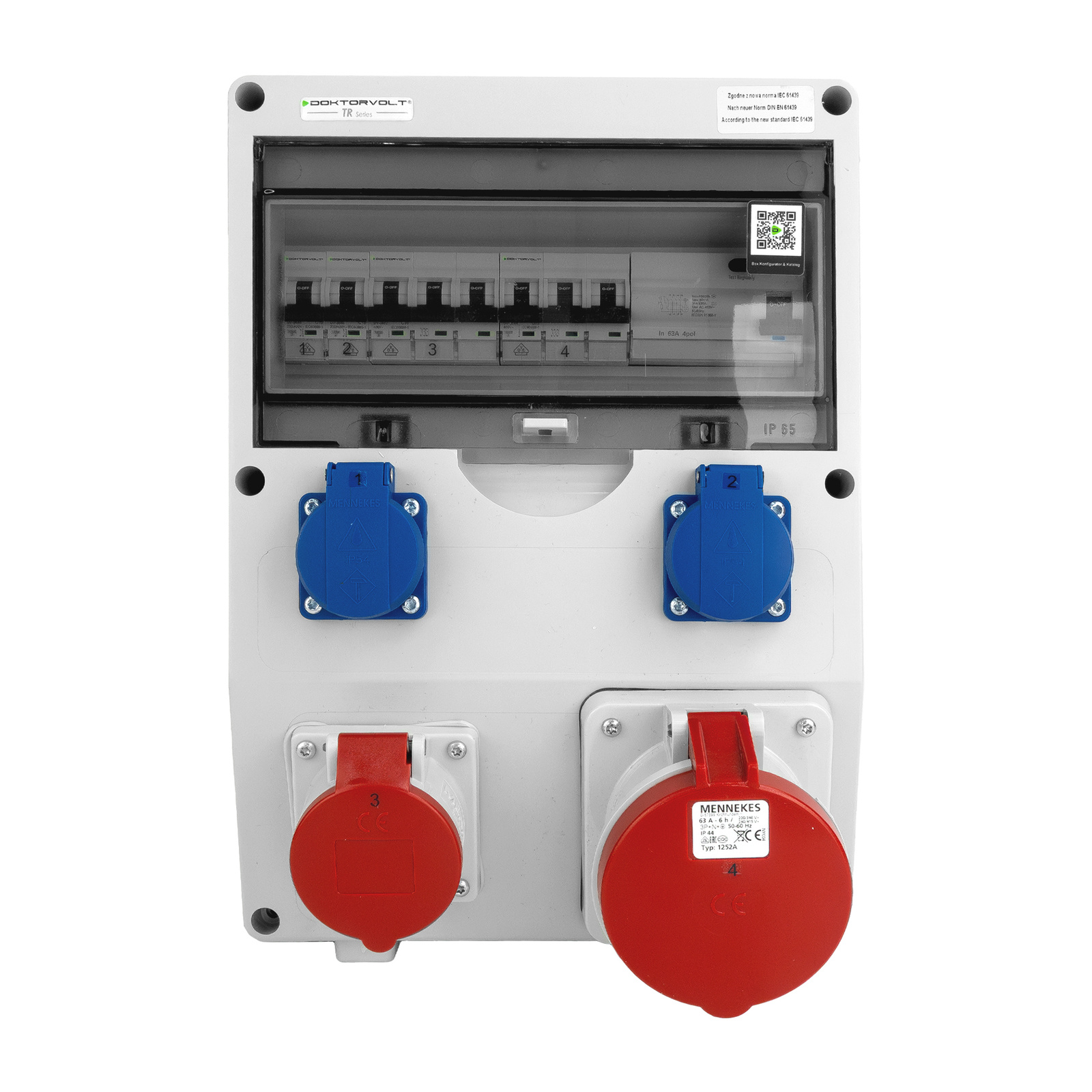

Doktorvolt® Baustromverteiler DV-2268-D mit einer CEE-Steckdose 63 A, einer CEE-Steckdose 16 A sowie zwei Mennekes Schuko-Steckdosen 230 V. Ausgestattet mit Schutzgeräten mit 10 kA, einem Fehlerstrom-Schutzschalter 63 A 30 mA 4P Typ A, einem Gehäuse mit Schutzart IP44 und fertiger Verdrahtung.

Vier Mennekes Steckdosen

Der Verteiler ist mit einer industriellen CEE-Steckdose 400 V 63 A, einer CEE-Steckdose 400 V 16 A sowie zwei Mennekes Steckdosen 230 V 16 A ausgestattet. Die einphasigen Steckdosen sind im deutschen Schuko-System ausgeführt und besitzen die Schutzart IP54. Der Verteiler ermöglicht die Stromversorgung einphasiger und dreiphasiger Geräte.

Stromkreisschutz mit 10 kA

Die CEE-Steckdose 63 A wird durch einen Leitungsschutzschalter C63 3P geschützt, die CEE-Steckdose 16 A durch einen Leitungsschutzschalter C16 3P und die beiden 230-V-Stromkreise durch zwei Leitungsschutzschalter C16 1P. Alle Schutzgeräte besitzen ein Schaltvermögen von 10 kA. Der Fehlerstrom-Schutzschalter 63 A 30 mA 4P Typ A bietet zusätzlichen Schutz bei indirektem Berühren.

Technische Daten

Allgemeine Informationen

Modell: DV-2268-D

EAN: 5905669992268

Produktserienkennzeichnung: TD-S/FI

Hersteller: Doktorvolt

Nennstrom: 63 A

Nennspannung: 230 / 400 V

ICC: ≤ 10 kA

RDF: 0,7

Gesamtzahl der Steckdosen: 4

Steckdosen und Schutzgeräte

Hersteller der Steckdosen: Mennekes

CEE-Steckdose 63 A: 1× CEE 63 A 5P 400 V IP44, rot, Mennekes Typ 1252A

CEE-Steckdose 16 A: 1× CEE 16 A 5P 400 V IP44, rot, Mennekes Typ 1385

Steckdosen 230 V: 2× 230 V 16 A 2P+E IP54, Mennekes 11011

Steckdosensystem 230 V: deutsches Schuko-System

Fehlerstrom-Schutzschalter: 1× 63 A 30 mA 4P Typ A RCCB

Absicherung der 63-A-Steckdose: 1× C63 3P 10 kA

Absicherung der 16-A-Steckdose: 1× C16 3P 10 kA

Absicherung der 230-V-Steckdosen: 2× C16 1P 10 kA

Phasenschiene: 3-phasig, 11 Module, 12 mm², mit komplettem Endkappensatz

Gehäuse und Montage

Anzahl der Module: 12

Anzahl der Reihen: 1

Montageart: Aufputzmontage

Schutzart des Verteilers: IP44

Nennspannung des Gehäuses: 1000 V

Abmessungen des Gehäuses mit Steckdosen: 360 × 250 × 200 mm

Gehäusematerial: Technopolymer

Türmaterial: Polycarbonat

Farbe der Vorderseite: Grau RAL 7035

Farbe der Rückseite: Schwarz

Konstruktion und Verdrahtung

Schraubenmaterial: Edelstahl

Dichtungsmaterial: EPDM-Gummi

Kabelverschraubung im Lieferumfang: 1× PG-29

Montageelemente: Schraubensatz mit Abdeckkappen

Schutzleiter: H07V-K 2,5 mm² und 10 mm², gelb-grün

Phasenleiter: H07V-K 2,5 mm² und 10 mm², schwarz

Neutralleiter: H07V-K 2,5 mm² und 10 mm², blau

Verdrahtung: ausgeführt

Schutz bei indirektem Berühren: Fehlerstrom-Schutzschalter Typ A

Zertifikat = Qualitätsgarantie:

Produkte der Marke DOKTORVOLT werden regelmäßig geprüft, um eine gleichbleibend hohe Produktqualität zu gewährleisten. Nach erfolgreicher Prüfung erhält jedes Produkt ein individuelles Zertifikat, das die durchgeführte Qualitätskontrolle bestätigt. Das Unternehmen setzt im Produktionsprozess ein von TÜV SÜD zertifiziertes Managementsystem ein, das für einen hohen Qualitätsstandard steht.

IP-Schutzart = mehr Sicherheit:

Die IP-Schutzart ist ein internationaler Standard, der angibt, in welchem Umfang ein Produkt gegen mögliche Risikofaktoren geschützt ist. Sie besteht aus zwei Ziffern, die Auskunft über den Schutz gegen feste Fremdkörper und Wasser geben. Die Angabe der IP-Schutzart ermöglicht eine bewusste Verwendung des Produkts unter sicheren Bedingungen. Die Schutzart IP44 bedeutet, dass das Gerät:
- gegen das Eindringen von Fremdkörpern mit einer Größe von mehr als 1 mm geschützt ist
- gegen allseitiges Spritzwasser geschützt ist
