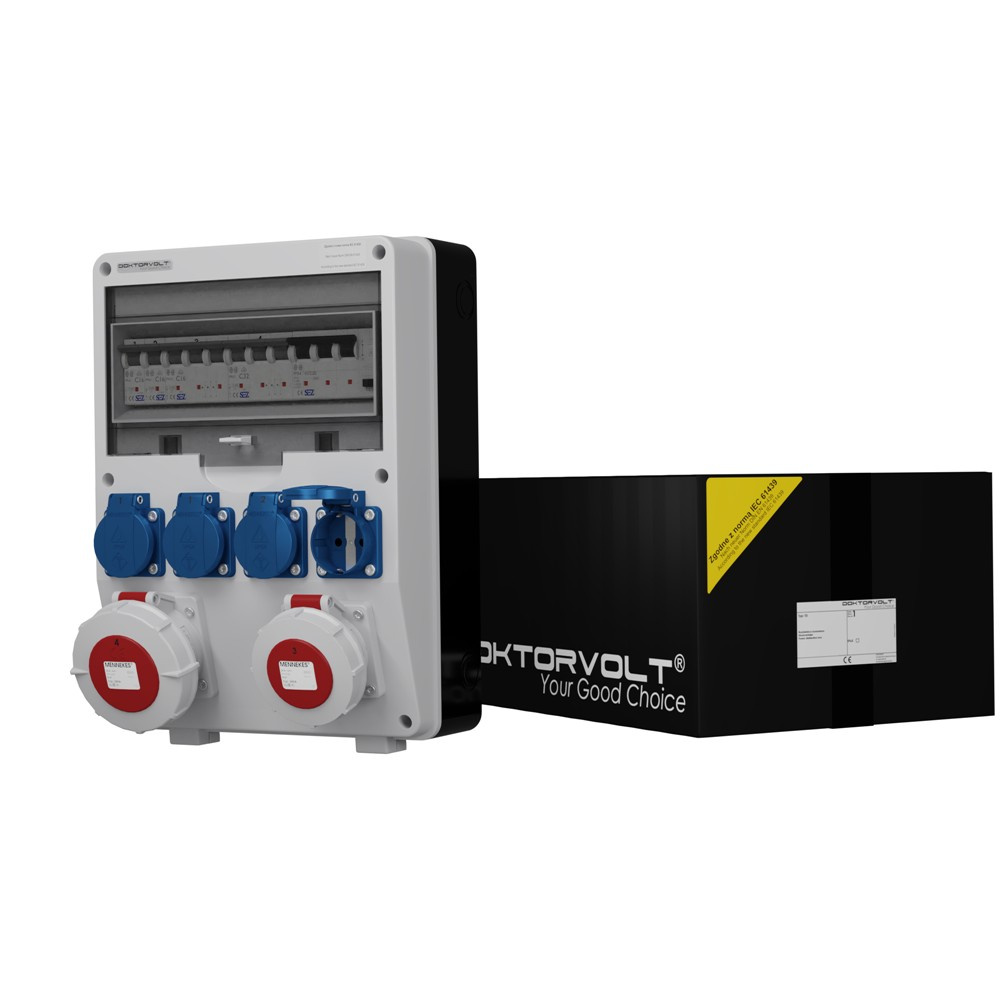

Doktorvolt® Baustromverteiler DV-6626-D mit CEE-Steckdosen 400 V 32 A und 16 A mit Schutzart IP67 sowie vier Schuko-Steckdosen 230 V 16 A mit Schutzart IP54. Ausgestattet mit Schutzgeräten mit 10 kA, einem Fehlerstrom-Schutzschalter Typ A, einem Gehäuse mit Schutzart IP54 und fertiger Verdrahtung.

Sechs Mennekes Steckdosen

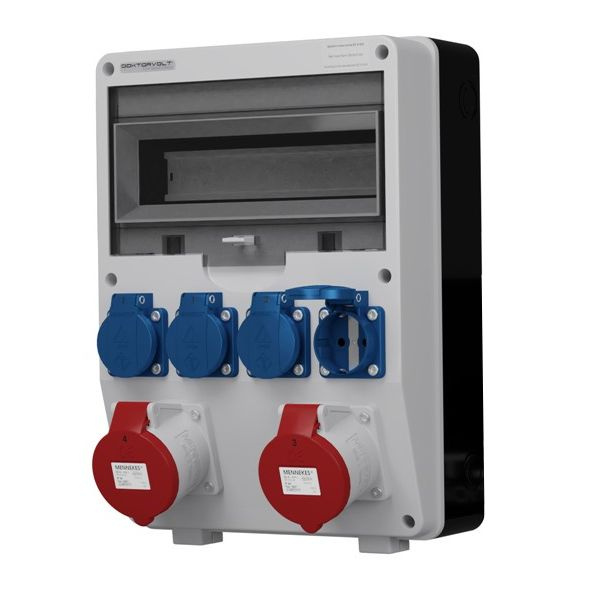

Der Verteiler ist mit einer CEE-Steckdose 400 V 32 A, einer CEE-Steckdose 400 V 16 A sowie vier Mennekes Steckdosen 230 V 16 A ausgestattet. Die CEE-Steckdosen besitzen die Schutzart IP67, während die einphasigen Steckdosen die Schutzart IP54 aufweisen und im deutschen Schuko-System ausgeführt sind. Der Verteiler eignet sich für Baustellen, Werkstätten, Industrieanlagen sowie für Arbeiten im Außenbereich.

Stromkreisschutz mit 10 kA

Die 32-A-Steckdose wird durch einen Leitungsschutzschalter C32 3P geschützt, während die 16-A-Steckdose durch einen Leitungsschutzschalter C16 3P abgesichert ist. Die Stromkreise der 230-V-Steckdosen werden durch zwei Leitungsschutzschalter C16 1P geschützt, und die eingesetzten Schutzgeräte verfügen über ein Schaltvermögen von 10 kA. Der Fehlerstrom-Schutzschalter 40 A 30 mA 4P Typ A bietet zusätzlichen Schutz bei indirektem Berühren.

Technische Daten

Allgemeine Informationen

Modell: DV-6626-D

EAN: 5904730356626

Produktserienkennzeichnung: TD-S/FI

Hersteller: Doktorvolt

Nennstrom: 40 A

Nennspannung: 230 / 400 V

ICC: ≤ 10 kA

RDF: 0,7

Steckdosen und Schutzgeräte

Hersteller der Steckdosen: Mennekes

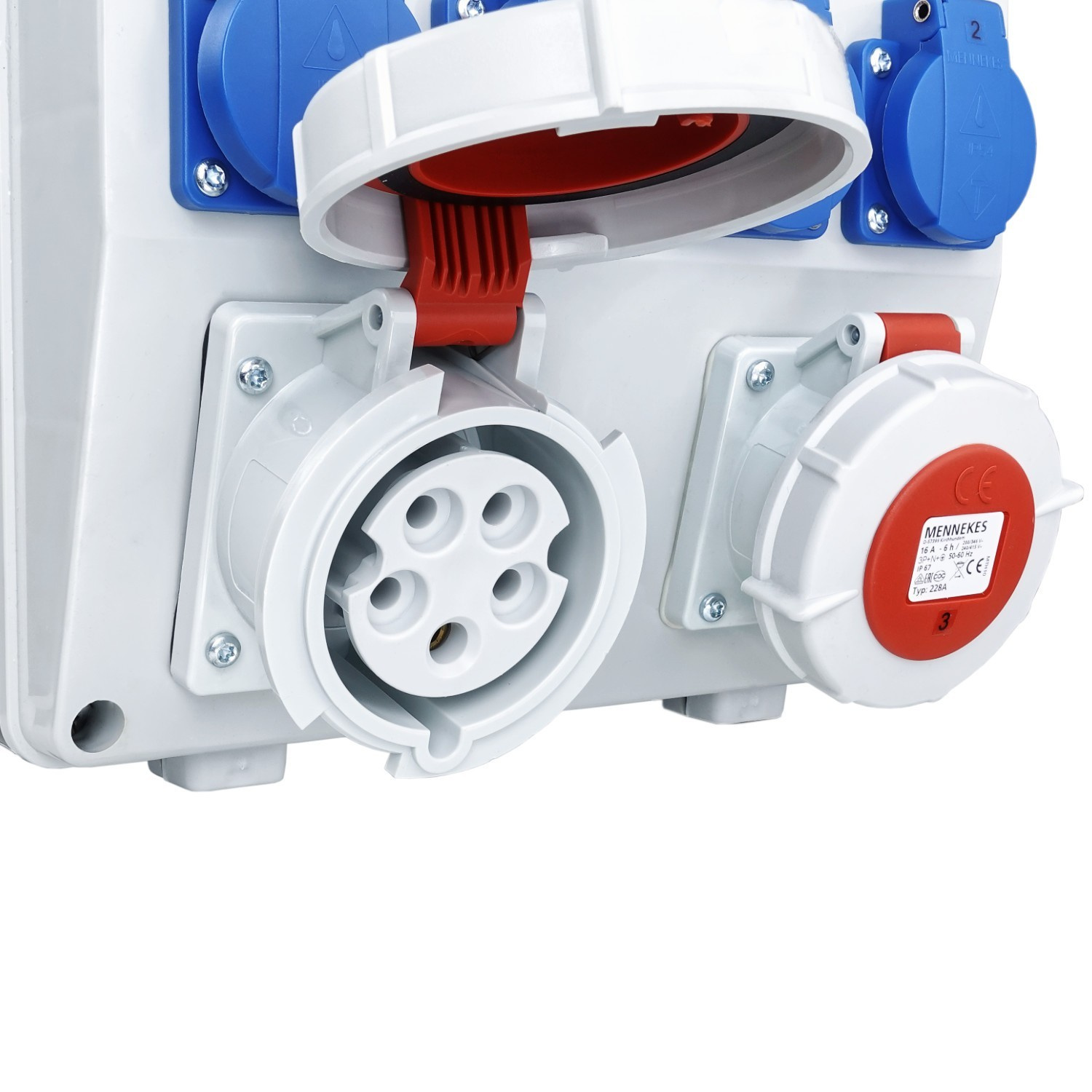

CEE-Steckdose 32 A: 1× CEE 32 A 5P 400 V IP67, rot, Mennekes Typ 240A

CEE-Steckdose 16 A: 1× CEE 16 A 5P 400 V IP67, rot, Mennekes Typ 228A

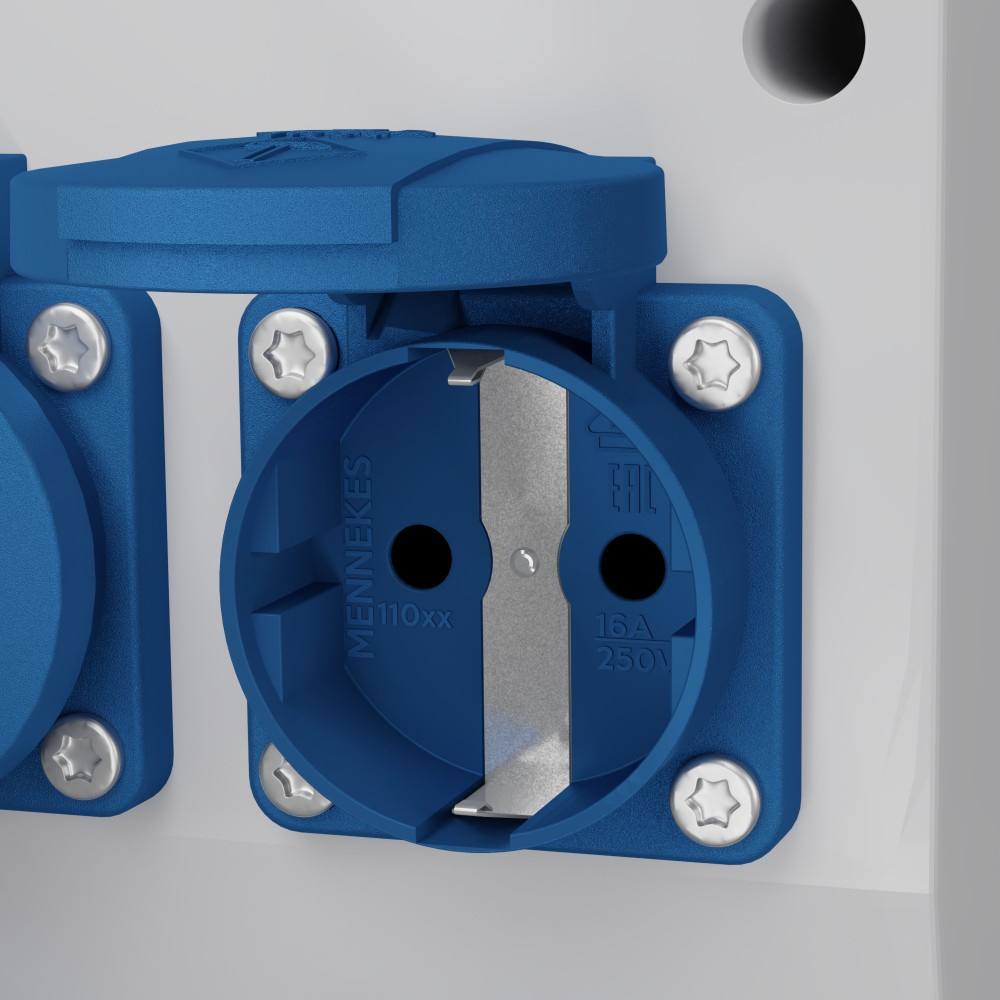

Steckdosen 230 V: 4× 230 V 16 A 2P+E IP54, Mennekes 11011

Steckdosensystem 230 V: deutsches Schuko-System

Fehlerstrom-Schutzschalter: 1× 40 A 30 mA 4P Typ A RCCB

Absicherung der 32-A-Steckdose: 1× C32 3P 10 kA

Absicherung der 16-A-Steckdose: 1× C16 3P 10 kA

Absicherung der 230-V-Steckdosen: 2× C16 1P 10 kA

Gehäuse und Montage

Anzahl der Module: 12

Anzahl der Reihen: 1

Montageart: Aufputzmontage

Schutzart des Verteilers: IP54

Nennspannung des Gehäuses: 1000 V

Abmessungen des Gehäuses mit Steckdosen: 360 × 250 × 200 mm

Gehäusematerial: Technopolymer

Türmaterial: Polycarbonat

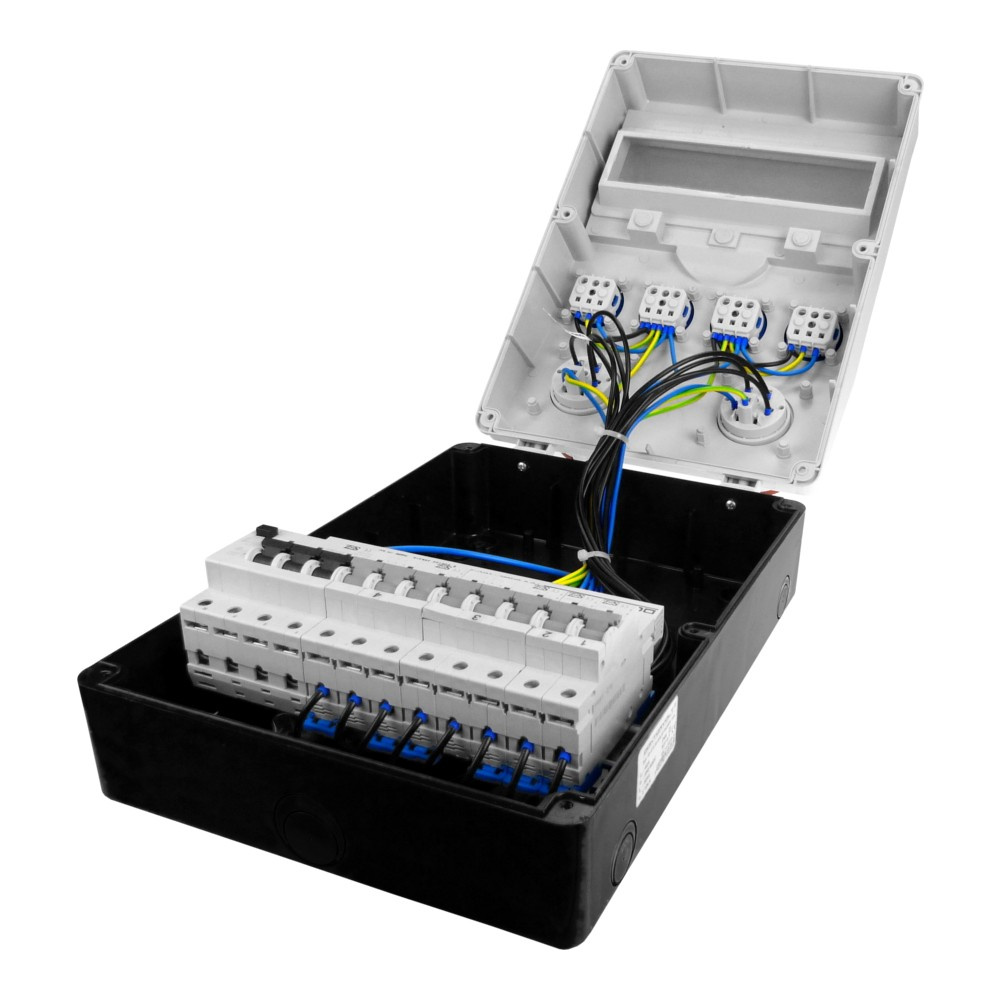

Konstruktion und Verdrahtung

Farbe der Vorderseite: Grau RAL 7035

Farbe der Rückseite: Schwarz

Schraubenmaterial: Edelstahl

Dichtungsmaterial: EPDM-Gummi

Kabelverschraubung im Lieferumfang: 1× PG-16

Phasenschiene: 3-phasig, 11 Module, 12 mm², mit komplettem Endkappensatz

Montageelemente: Schraubensatz mit Abdeckkappen

Schutzleiter: H07V-K 2,5 mm² und 4 mm², gelb-grün

Phasenleiter: H07V-K 2,5 mm² und 4 mm², schwarz

Neutralleiter: H07V-K 2,5 mm², 4 mm² und 6 mm², blau

Zertifikat = Qualitätsgarantie:

Produkte der Marke DOKTORVOLT werden regelmäßig geprüft, um eine gleichbleibend hohe Produktqualität zu gewährleisten. Nach erfolgreicher Prüfung erhält jedes Produkt ein individuelles Zertifikat, das die durchgeführte Qualitätskontrolle bestätigt. Das Unternehmen setzt im Produktionsprozess ein von TÜV SÜD zertifiziertes Managementsystem ein, das für einen hohen Qualitätsstandard steht.

IP-Schutzart = mehr Sicherheit:

Die IP-Schutzart ist ein internationaler Standard, der angibt, in welchem Umfang ein Produkt gegen mögliche Risikofaktoren geschützt ist. Sie besteht aus zwei Ziffern, die Auskunft über den Schutz gegen feste Fremdkörper und Wasser geben. Die Angabe der IP-Schutzart ermöglicht eine bewusste Verwendung des Produkts unter sicheren Bedingungen. Die Schutzart IP44 bedeutet, dass das Gerät:
- gegen das Eindringen von Fremdkörpern mit einer Größe von mehr als 1 mm geschützt ist
- gegen allseitiges Spritzwasser geschützt ist

Vertrauenswürdiger Hersteller:

Das Unternehmen Doktorvolt® wurde 2013 gegründet. Das dynamisch wachsende Unternehmen hat sich auf dem polnischen und internationalen Markt etabliert. Der Firmensitz befindet sich in Malichów in der Woiwodschaft Opole, wo sich eine moderne Produktions- und Lagerhalle befindet. Das Unternehmen ist auf die Herstellung von Baustromverteilern spezialisiert und zeichnet sich durch Qualität und solide Verarbeitung aus. Jeder Verteiler wird aus hochwertigen Komponenten gefertigt. Die Produkte erfüllen die in der Europäischen Union geltenden Sicherheitsnormen und -standards.
