BEBUSINGOTO DT830B Digitalmultimeter, Mini-Universal-tragbares elektrisches Messgerät

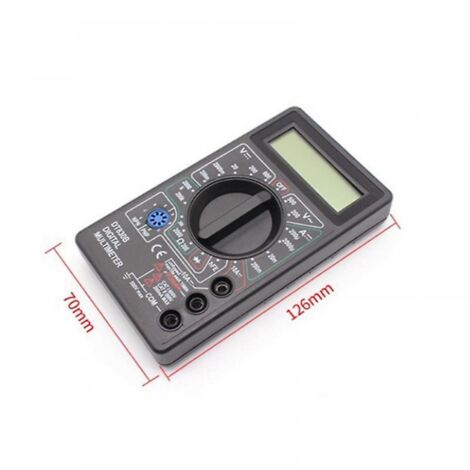

Gleichspannung: 200 mV–2000 mV–20 V–200 V–1000 V [±(0,5 % + 2 Digits)] Wechselspannung: 200 V–750 V [±(1,2 % + 10 Digits)] Gleichstrom: 200 µA–2000 µA–20 mA–200 mA–10 A [±(1,0 % + 2 Digits)] Widerstand: 200 Ω–2000 Ω–20 kΩ–200 kΩ–2 MΩ [±(0,8 % + 2 Digits)] Diode: Ja Transistor: Ja Stromversorgung: 6F22 9V Batterie Maximale Anzeige: 1999 Abmessungen: 126 × 70 × 24 mm Gewicht: 155 g Standardzubehör: Messleitungen, Bedienungsanleitung, Garantiekarte Liebe Freunde, bitte beachten Sie: Dieses Produkt verfügt über keine Signaltonfunktion, ist aber von zuverlässiger Qualität. Bitte beachten Sie die Bedienungsanleitung der Serie. I. Allgemeiner Überblick Das Digitalmultimeter DT830 ist ein kleines Digitalmultimeter mit einem 3,5-stelligen LCD-Display. Es kann Wechsel- und Gleichspannung sowie Gleichstrom, Widerstand, Transistor-β-Wert, Dioden-Durchlassspannung und Kurzschlüsse usw. messen. Ein Drehschalter mit 19 Geschwindigkeiten ermöglicht die Änderung der Funktion und des Messbereichs. Der maximale Anzeigewert dieses Multimeters beträgt ±1999. Es kann automatisch „0“ und die Polarität anzeigen, bei Überlastung „1“ oder „-1“ anzeigen und für Kurzschlussprüfungen die Diodenstufe verwenden. II. Technische Daten 1. Messbereich ⑴ Wechsel- und Gleichspannung (Wechselfrequenz 45 Hz ~ 500 Hz); Der Gleichspannungsbereich beträgt 200 mV, 2000 mV, 20 V, 200 V und 1000 V; Der Wechselstrombereich liegt zwischen 200 V und 750 V. Die Gleichstromgenauigkeit beträgt weniger als ±0,8 % des Messwerts + 2 Stellen, die Wechselstromgenauigkeit ±1 % des Messwerts + 5 Stellen. Der Eingangsimpedanzbereich beträgt 10 MΩ für den Gleichstrom- und den Wechselstrombereich. Der Gleichstrombereich umfasst 200 μA, 2000 μA, 20 mA, 200 mA und 10 A. Die Gleichstromgenauigkeit beträgt ±1,2 % des Messwerts + 2 Stellen, die maximale Spannungsbelastung 250 mV. ⑶ Widerstand: Der Bereich umfasst 200 Ω, 2000 Ω, 20 kΩ, 200 kΩ und 2000 kΩ. Die Genauigkeit beträgt ± (2,0 % des Messwerts + 3 Stellen). ⑷ Dioden-Leitungsspannung: Der Bereich liegt zwischen 0 und 1,5 V, der Prüfstrom zwischen 1 mA und ± 0,5 mA. ⑸ Transistor-β-Wert-Erkennung: Die Prüfbedingungen sind: VCE < 2,8 V, IB < 10 μA. ⑹ Kurzschlusserkennung: Widerstandsprüfung < 20 Ω ± 10 Ω. 2. Abtastzeit: TS < 0,4 s. III. Bedienfeld und Bedienungsanleitung 1. Anzeige: 3,5-Zoll-Digital-LCD-Bildschirm. 2. Netzschalter: Zum Ein- und Ausschalten des Geräts drücken. 3. Kapazitätsmessbuchse: Dieses Messgerät verfügt nicht über eine Kapazitätsmessfunktion. 4. Funktionsbereichsschalter: Zur Auswahl verschiedener Funktionen und Messbereiche. 5. 10-A-Steckdose (Messung von Strömen über 10 A nicht möglich): Bei der Messung von Wechsel- und Gleichströmen über 200 mA und unter 10 A muss die rote Messleitung in diese 10-A-Steckdose gesteckt werden. 6. Netzsteckdose: Bei der Messung von Wechsel- und Gleichströmen unter 200 mA muss die rote Messleitung in diese Netzsteckdose gesteckt werden. 7. V/Ω-Buchse: Bei der Messung von Wechsel- und Gleichspannung, Widerstand, Dioden-Durchlassspannung und Kurzschlussprüfung muss die rote Messleitung in diese V/Ω-Buchse gesteckt werden. 8. Gemeinsame Massebuchse „COM“: Die schwarze Messleitung wird immer in diese Massebuchse gesteckt. 9. Beta-Wert-Messbuchse: Stecken Sie Kollektor, Basis und Emitter des zu prüfenden Transistors in die Buchsen „C“, „B“ bzw. „E“ und achten Sie darauf, ob es sich um einen NPN- oder PNP-Transistor handelt. V. Vorsichtsmaßnahmen 1. Achten Sie auf die korrekte Auswahl des Messbereichs und der Buchse für die rote Messleitung. Bei der Messung einer unbekannten Größe muss der Messbereich zunächst auf den Maximalwert eingestellt und anschließend schrittweise verkleinert werden, bis der gewünschte Wert erreicht ist. Wird „1“ angezeigt, bedeutet dies eine zu hohe Abschaltschwelle; in diesem Fall muss der Messbereich vergrößert werden. 2. Das Netzteil muss ausgeschaltet sein, wenn nicht gemessen wird. 3. Beim Wechsel des Messbereichs muss die Messleitung vom Messpunkt getrennt werden. 4. Bei Strommessungen ist eine Überlastung zu vermeiden. 5. Spannungsmessungen sind in den Bereichen Widerstand und Strom nicht zulässig. Hinweis: Alle Daten wurden manuell gemessen; Abweichungen von 1–3 cm sind möglich. Aufgrund unterschiedlicher Lichtverhältnisse und Bildschirmeinstellungen können die Farben leicht abweichen; die tatsächliche Farbe des gelieferten Produkts ist maßgebend.
