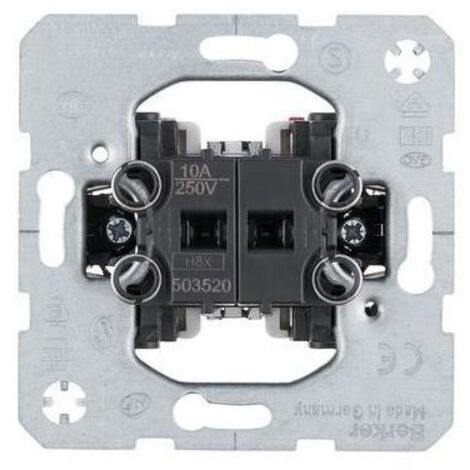

BERKER Doppeltastermechanik mit Wippenverriegelung 10A/250V 503520

Doppeldruck-Mechanik mit Wippenverriegelung. Unter seinen elektrischen Eigenschaften hat es einen Nennspannungswert von 250 V. Es kommt in den Abmessungen 70,8 mm hoch, 70,8 mm breit und 42 mm tief. Dieses Produkt gehört zu einer Reihe von Mechanismen, die den Rest der Produkte der verschiedenen Berker-Familien ergänzen, die für die intelligente Steuerung von Gebäuden entwickelt wurden. BERKER Doppeldruck-Mechanik mit Kniehebelverriegelung 10A/250V 503520 Was Sie beim Kauf der Berker-Elektromechanik beachten sollten Das Berker-Elektromechanik-Sortiment ist allen gemein Serie: S.1, B.3, B.7, S.1, B.3, B.7, Q.1, Q.3, Q.7, K.1 , K .5, Arsys, R.1, R.3 und R.8 Die allgemeine Struktur dieses vollständigen Mechanismus ist: Mechanismus + Rahmen + Schlüssel oder Abdeckung Das modulare System mit den meisten Ästhetiken und Materialarten. Die Vielfalt an Formen, Farben und Materialien (Glas, Stahl, Aluminium, Porzellan, Beton, ...) ermöglicht es , die Konzepte von Qualität, Funktionalität und Design zu verbinden. Passende Lösungen für die Dekoration jeder Umgebung mit all ihren Funktionen, sowohl in konventionellen und elektronischen Mechanismen als auch in der Gebäudesteuerung und -verwaltung. Berker elektrische Mechanismen < p > Als Erfinder des Baukastensystems hat Berker einen einzigen Mechanismus für unterschiedliche Ästhetiken. Die aktuellen Mechanismen bleiben an der Wand. Es werden nur ästhetische ersetzt. Auch wenn ein Steuerschalter oder ein beleuchteter Schalter gewünscht wird, ist der Mechanismus immer der gleiche. Das bedeutet: - Es gibt keine falschen Mechanismen in der Installation - Minimaler Lagerbestand - Langfristige Kundenzufriedenheit Berker Funktionalität und Design Bewährtes modulares Design und extrem flacher Winkel von nur 3,5º lässt den Schalter an der Wand sehr flach erscheinen. Für eine einfache Montage wurde das Konzept der Flexolift-Klemmen entwickelt. Die Krallen rasten bündig ein und werden beim Lösen automatisch in Position gedrückt . Auf der Rückseite des Schalters befindet sich eine Lasergravur des Schaltplans, des Grafiksymbols und der für den Anschluss erforderlichen nicht isolierten Leiterlänge. Auf der Vorderseite sticht die Referenz des Mechanismus hervor, um ihn sehr leicht identifizieren zu können. Ein Schutz um die Klauenschrauben verhindert eine Beschädigung der Leiter. Die Schlüssel werden hauptsächlich mit Hilfe von Halterungen am Mechanismus geführt, was die Bedienung des Mechanismus erleichtert.
