Allgemeine Beschreibung
Der Überspannungsableiter B+C (T1+T2) ist ein 4-poliges Gerät, das zum Schutz elektrischer Geräte vor transienten Überspannungen entwickelt wurde. Er begrenzt die Dauer und Frequenz des Netzstroms und schützt vor Schäden, die durch Überspannungen entstehen können, beispielsweise beim Ein- und Ausschalten von Freileitungen oder durch Blitzeinschläge. Der Dreiphasenbegrenzer ist für die Montage auf einer DIN-Schiene konzipiert und bietet sowohl Schutz vor atmosphärischen als auch Schaltüberspannungen.Technische daten

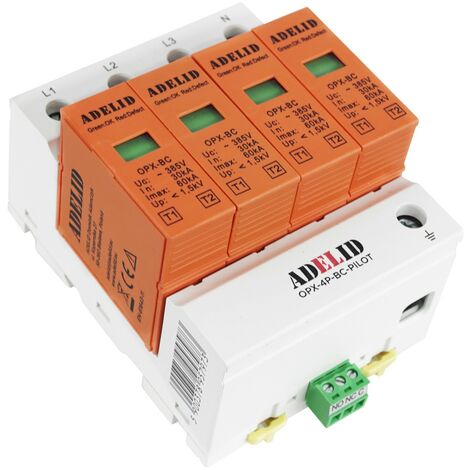

- Modell: OPX-4P-B+C-PILOT
- Auslösecharakteristik: B + C (T1 + T2)
- Typ: 3-phasig
- Polzahl: 4
- Betriebsspannung Uc: ~ 385 V
- Nennableitstoßstrom: 30 kA MAX.
- Imax-Strom: 60 kA
- Stoßstrom Iimp: 4 kA
- Schutzpegel Up: nicht spezifiziert
- Arbeitstemperatur: -40°C bis +80°C
- Arbeitsfeuchtigkeit: 30% bis 90%
- Last der Signalkontakte: 36 V AC, 1 A
- Montage: Hutschiene DIN (TH/TS 35)
- Schutzklasse: IP20
- Breite: 70 mm (4 x 17,5 mm)
- Einhaltung der Norm: EN-61643-11
Weitere Informationen
- Hohe Qualität und Zuverlässigkeit
- Geringes Gewicht und kompakte Abmessungen
- Großer Messbereich und hohe Genauigkeit
- Niedriger Energieverbrauch (< 2W)
- Drei LEDs zur Anzeige des Vorhandenseins jeder Phase
