Allgemeine Beschreibung
Das Gerät dient zum Ein- und Ausschalten von LED-Beleuchtung und kann in einem mit einem Lampenschirm abgedeckten Aluminiumprofil eingesetzt werden. Der Schalter ist von außen am Gehäuse unsichtbar und wird durch Annähern der Hand an den Sensor aktiviert. Betrieb und Betriebsbereitschaft des Geräts werden durch eine blaue LED angezeigt. Verwendungszweck: einfarbige Streifen.Technische daten
- Produktcode: ID-2055
- Versorgungsspannung: 12 V DC
- Maximale Leistung der gesteuerten Lampen: 60 W
- Maximaler Ausgangsstrom: 5 A
- Ausgangsspannung: 12 V DC mit Pulsweiteneinstellung
- Zustand nach Stromausfall: ausgeschaltet
- Betriebstemperatur: zwischen -10°C und +40°C
- Sensorabmessungen: 8 x 54 mm
- Steuerungsmethode: Touch
Installation

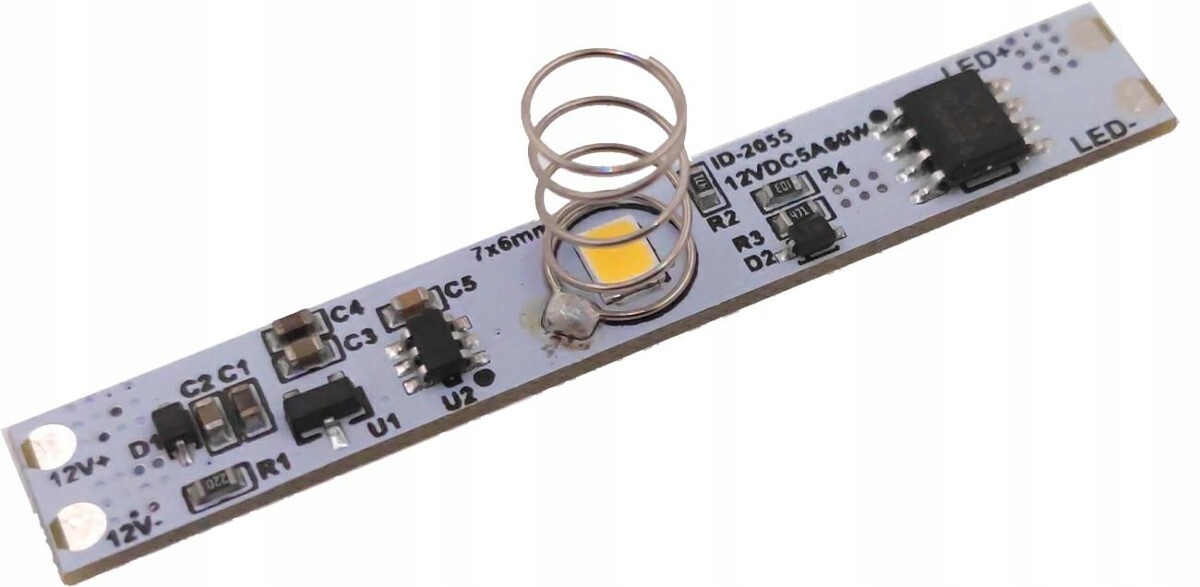

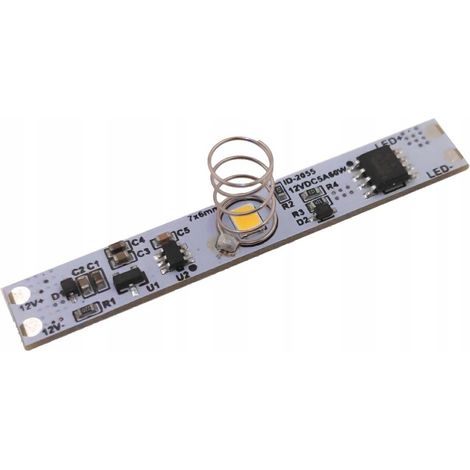

Der berührungslose Schalter hat die Form einer Leiterplatte (PCB) mit den Abmessungen von 8 x 54 mm und kann daher in einem Aluminiumprofil zwischen dem LED-Streifen und der Stromversorgung platziert werden. Die angelötete, einige cm hohe Feder sollte mit einer Profilabdeckung abgedeckt werden und ist der Punkt mit der höchsten Empfindlichkeit des Systems. Die Platine hat eine Kontaktfläche, die das Löten der Anschlusskabel ermöglicht.
