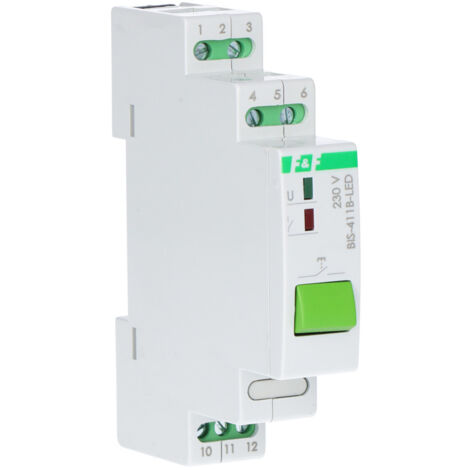

Bistabiler Relais BIS-411B-LED - 230V - Kompakt - Lichtsteuerung - Mehrere Steuerpunkte

Bistabiler Relais BIS-411B-LED - 230V - Kompakt - Lichtsteuerung - Mehrere Steuerpunkte

• Kompakter und zuverlässiger bistabiler Relais für flexible Lichtsteuerung

Vielseitige Steuerungsmöglichkeiten

• Der bistabile Relais BIS-411B-LED von F&F ermöglicht eine flexible Lichtsteuerung von verschiedenen Punkten aus. Dank der parallelen Verbindung mehrerer Impuls-Schalter können Sie Ihre Beleuchtung bequem und einfach steuern. Der Relais bietet die Möglichkeit, Licht oder andere Geräte mit nur einem kurzen Tastendruck ein- oder auszuschalten. Dies macht ihn ideal für komplexe Lichtsysteme in Wohn- oder Geschäftsräumen.

Technische Spezifikationen

• Erleben Sie die fortschrittliche Technik des F&F Relais mit herausragenden Spezifikationen:

• Nennspannung: 165 – 265 V AC

• Maximaler Laststrom AC-1: 16 A (160 A/20 ms)

• Element: Relais

• Konfiguration der Kontakte: 1 × NO

• Trennung der Kontakte: Ja

• Stromstoßfestigkeit: Ja (kompatibel mit LED)

• Anzahl der Kanäle: 1

• Funktionalität: Ein/Aus

• Reaktionsverzögerung: 0,1 – 0,2 s

• Mechanische Lebensdauer des Schalter: 10^6 Zyklen

• Steuerstrom: weniger als 5 mA

• Kompatibilität mit beleuchteten Tasten: Ja

• Stromausfall-Speicher: Nein

• Funktion für zeitgesteuertes Einschalten: Nein

• Radiosteuerung: Nein

• Anschluss: Schraubklemmen bis 2,5 mm?

• Drehmoment: 0,4 Nm

• Leistungsaufnahme: 0,6 W

• Temperaturbereich: -25 bis 50 °C

• Abmessungen: 1 Modul (18 mm)

• Montage: Auf 35 mm Schiene

• Schutzart: IP20

Einfacher Anschluss und Montage

• Die Installation des BIS-411B-LED ist unkompliziert und benutzerfreundlich. Befolgen Sie einfach diese Schritte für einen reibungslosen Ablauf:

1. Trennen Sie die Stromversorgung. 2. Montieren Sie den Relais auf der Schiene in der Verteilung. 3. Schließen Sie die Versorgungsleitungen an die Klemmen 1-3 entsprechend der gewählten Steuerungsoption an (Impulssteuerung L oder N). 4. Verbinden Sie die parallel geschalteten Impuls-Schalter mit Klemme 6 und dem Kabel, das an Klemme 3 angeschlossen ist. 5. Schließen Sie das versorgte Gerät in Reihe an die Klemmen 10-12 an. Das Relais wird durch einen Impulsstrom aktiviert, der durch das Drücken eines beliebigen angeschlossenen Impuls-Schalters erzeugt wird. Ein weiteres Drücken schaltet das Gerät wieder aus. Das Relais hat keine "Speicher"-Funktion für die Kontaktstellung, sodass im Fall eines Stromausfalls der Kontakt in den ausgeschalteten Zustand zurückkehrt. Dies gewährleistet, dass angeschlossene Geräte nicht ohne Aufsicht eingeschaltet werden, falls die Stromversorgung längere Zeit unterbrochen war. Der Knopf auf dem Gehäuse funktioniert genau wie ein externer Schalter. Produktvorteile:

• Vielseitige Steuerung: Ermöglicht die Steuerung von Beleuchtung und Geräten von mehreren Punkten aus.

• Einfache Installation: Schnell und unkompliziert auf einer 35 mm Schiene montierbar.

• Hohe Belastbarkeit: Maximaler Laststrom von bis zu 16 A für vielfältige Anwendungen.

• Zuverlässige Funktion: Keine "Speicher"-Funktion verhindert ungewolltes Einschalten nach Stromausfällen.

• Breiter Temperaturbereich: Funktioniert zuverlässig bei Temperaturen von -25 bis 50 °C.

Die besten Vorteile des F&F BIS-411B-LED Relais

• Profitieren Sie von der Flexibilität, Zuverlässigkeit und Benutzerfreundlichkeit des F&F BIS-411B-LED. Mit seiner robusten Bauweise und einfachen Handhabung ist er die ideale Wahl für Ihre Lichtsteuerungslösungen. Ob in Wohnräumen, Büros oder in der Industrie, dieser Relais sorgt für eine effiziente und effektive Steuerung Ihrer Beleuchtungssysteme.
