Blechbearbeitungs-Ausziehgerät Telwin Digital Puller 5500 230V Schweißzubehör

Spotter Blacharski Telwin Digital Puller 5500 230V Schweißzubehör

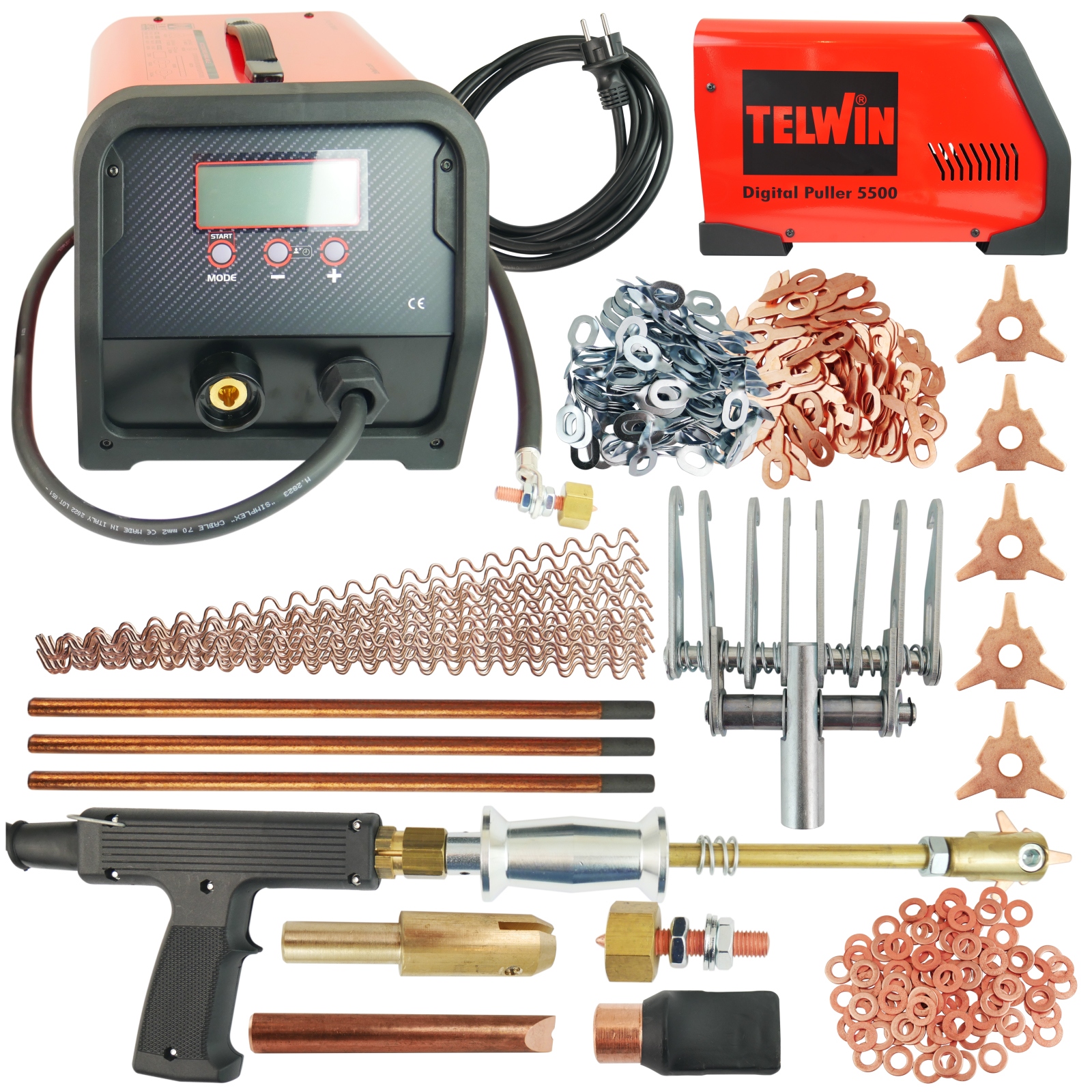

Lieferumfang:

• ⭐ Telwin Digital Puller 5500 230V Schweißgerät
• ⭐ Automatische Schweißpistole ohne Abzug
• ⭐ Massekabel mit Schnellerdung
• ⭐ Gleithammer mit Sternhalter
• ⭐ Sterne - 5 Stück
• ⭐ Geradbohrer 1,5 mm - 100 Stück.
• ⭐ Verdrillte Bohrer 1,6 mm - 100 Stück.
• ⭐ Topfelektroden - 3 Stück.
• ⭐ Elektrode für Bohrer 16 mm ⭐ Welldraht 2,0 mm oder 2,6 mm - 25 Stück.
• ⭐ Elektrode für Welldraht 8 mm 3 mm ⭐ Unterlegscheiben für Schweißgeräte - 100 Stück.
• ⭐ Elektrode für 10-mm-Unterlegscheiben.

Telwin Punktschweißgerät, beständig gegen Werkstattbedingungen. Italienische Qualität

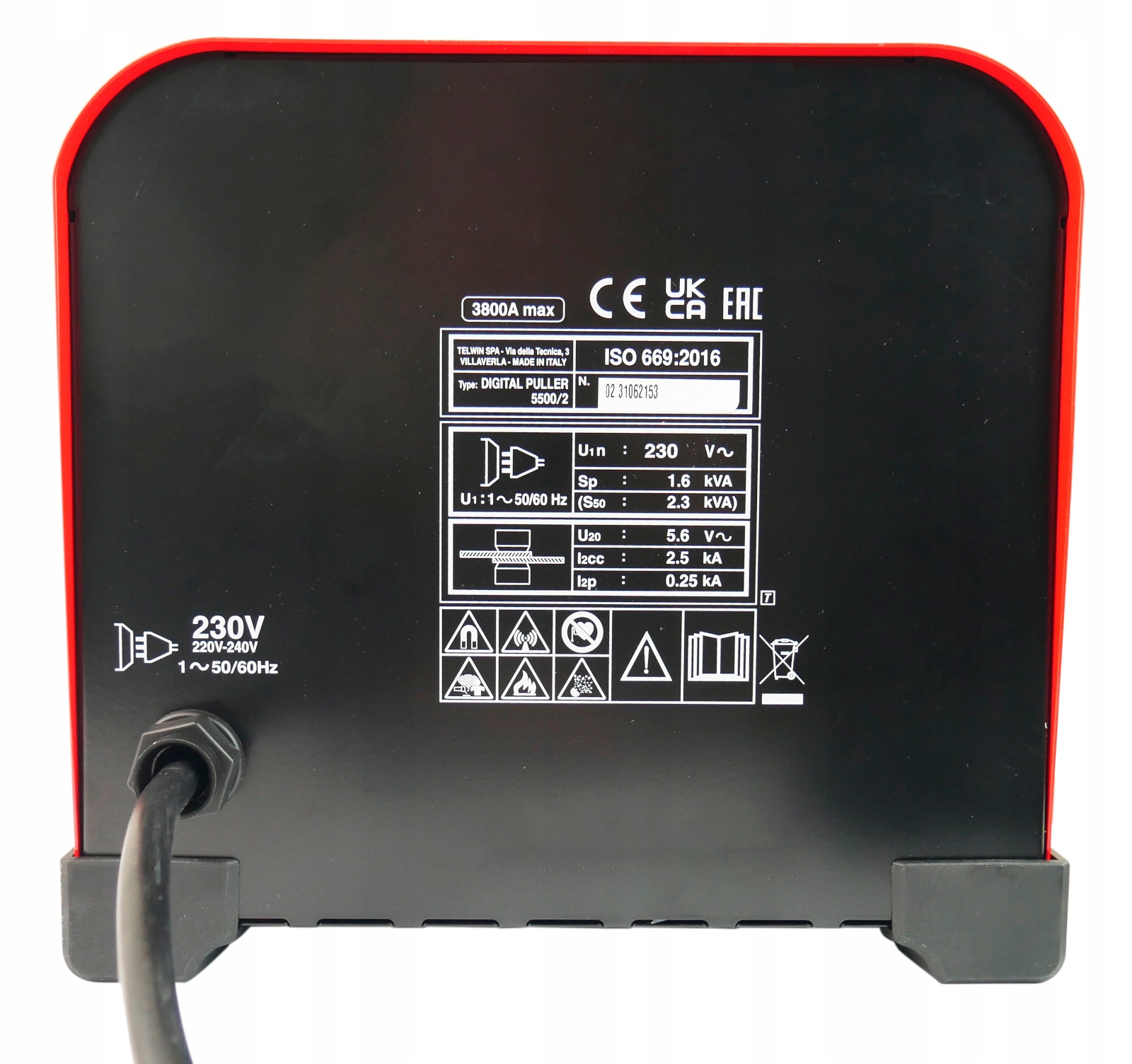

Technische Daten:

• ⭐ Bemessungsspannung: 230 V
• ⭐ Kabelquerschnitt: 3G 2,5 mm²
• ⭐ Netzfrequenz: 50/60 Hz
• ⭐ Maximaler Schweißstrom: 3800 A
• ⭐ Leerlaufspannung Sekundärseite: 5,6 V
• ⭐ Maximale Leistung: 10,5 kW
• ⭐ Bemessungsleistung: 1,8 kW 50 %
• ⭐ Netzsicherung: 16 A
• ⭐ Leistungsfaktor: 0,8
• ⭐ Einschaltdauer: 1,5 %
• ⭐ Schutzart: IP22

Punktschweißgerät für Widerstandsschweißen – ein robustes Gerät für industrielle und Werkstattanwendungen.

Beständig gegen schwierige Bedingungen, empfohlen für Karosseriewerkstätten, Lackierbetriebe und Heimwerker.

Das Basiswerkzeug für Karosseriebauer – zuverlässig, Italienische Qualität, die in der Automobilindustrie geschätzt wird.

☑️ Tragbare Widerstandsschweißmaschine (Punktschweißgerät) mit Mikroprozessor-Digitalsteuerung. Das Gerät ermöglicht zahlreiche Arten von Heiß- und Punkt-Behandlungen an Blechen, die spezifisch für den Automobil-Sektor und Branchen mit ähnlichen Blecharten sind.

☑️ Die wichtigsten Parameter des Geräts sind:

• ⭐ Automatische Einstellung der Schweißparameter
• ⭐ Möglichkeit zur Änderung der Schweißzeit relativ zum im Automatikmodus eingestellten Wert
• ⭐ Begrenzung des Leitungsüberstroms nach dem Einschalten des Geräts
• ⭐ Hintergrundbeleuchtetes Flüssigkristalldisplay zur Anzeige von Befehlen und eingestellten Parametern

☑️ Das Punktschweißgerät kann zum Schweißen von Eisenblechen mit niedrigem Kohlenstoffgehalt und verzinkten Eisenblechen verwendet werden.

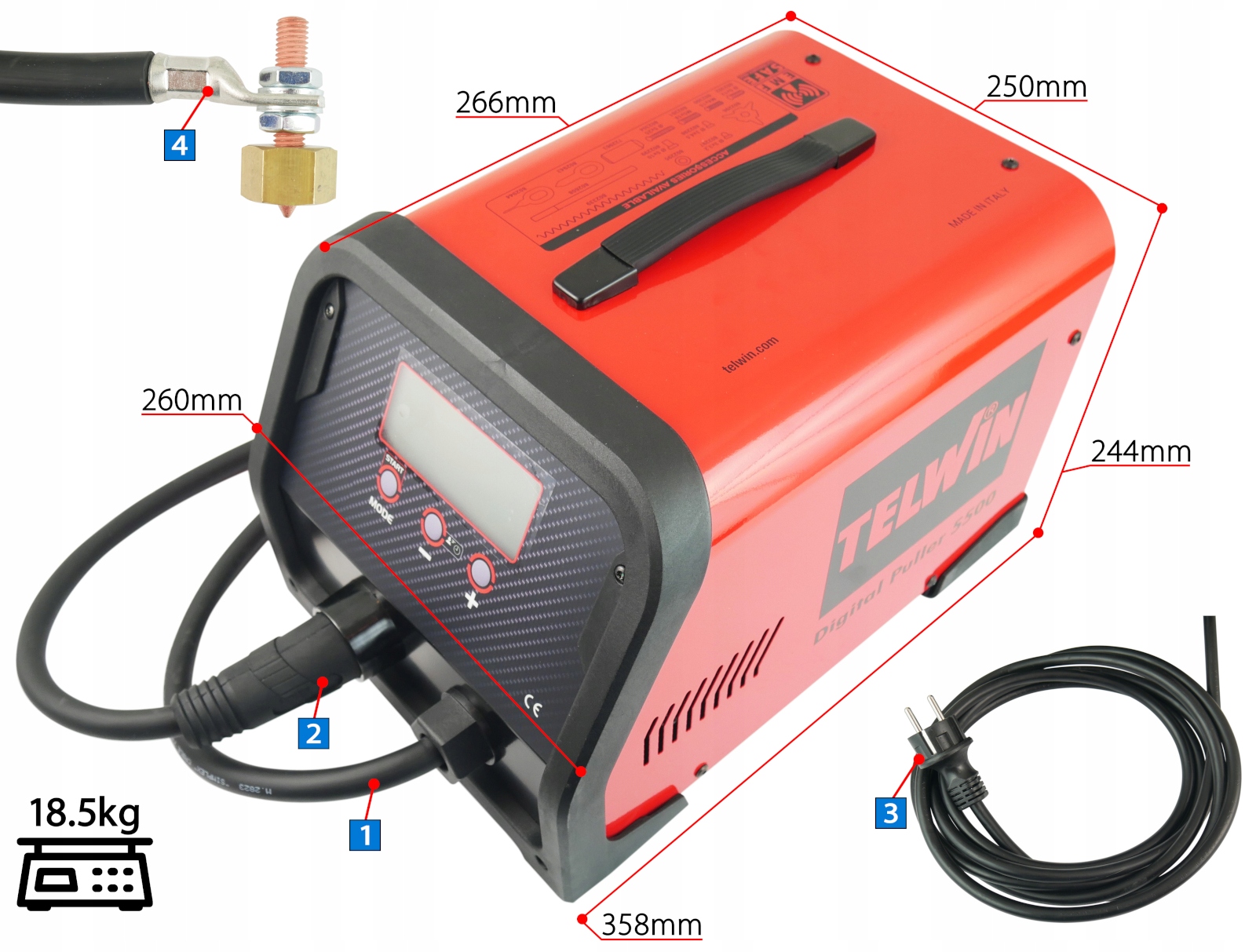

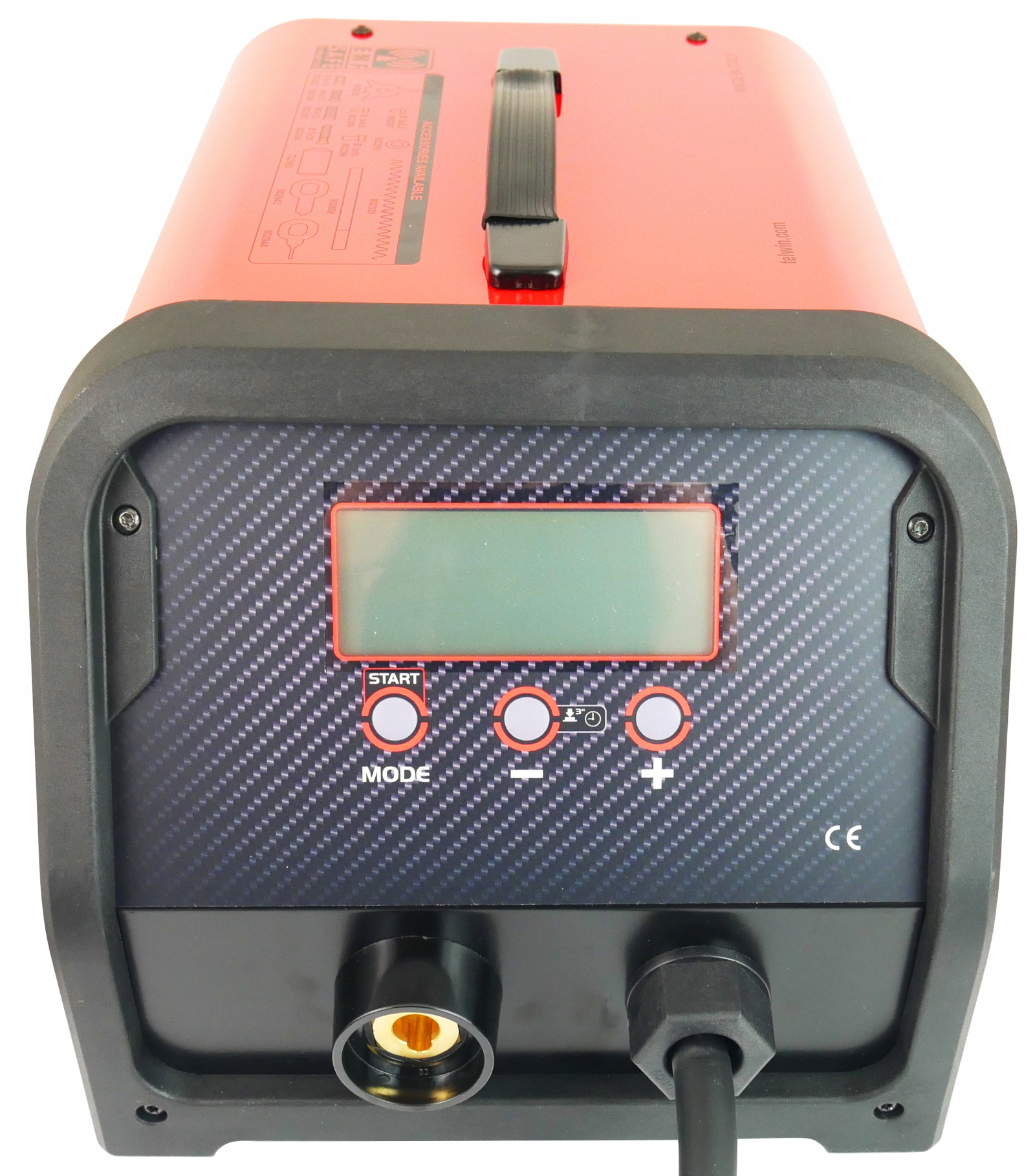

Fotobeschreibung:

• 1️⃣ Kabel zur Schweißpistole: 2,5 m
• 2️⃣ Erdungskabel: 1,5 m
• 3️⃣ Stromkabel mit Stecker: 3,5 m
• 4️⃣ Griff mit Masse zur Markierung

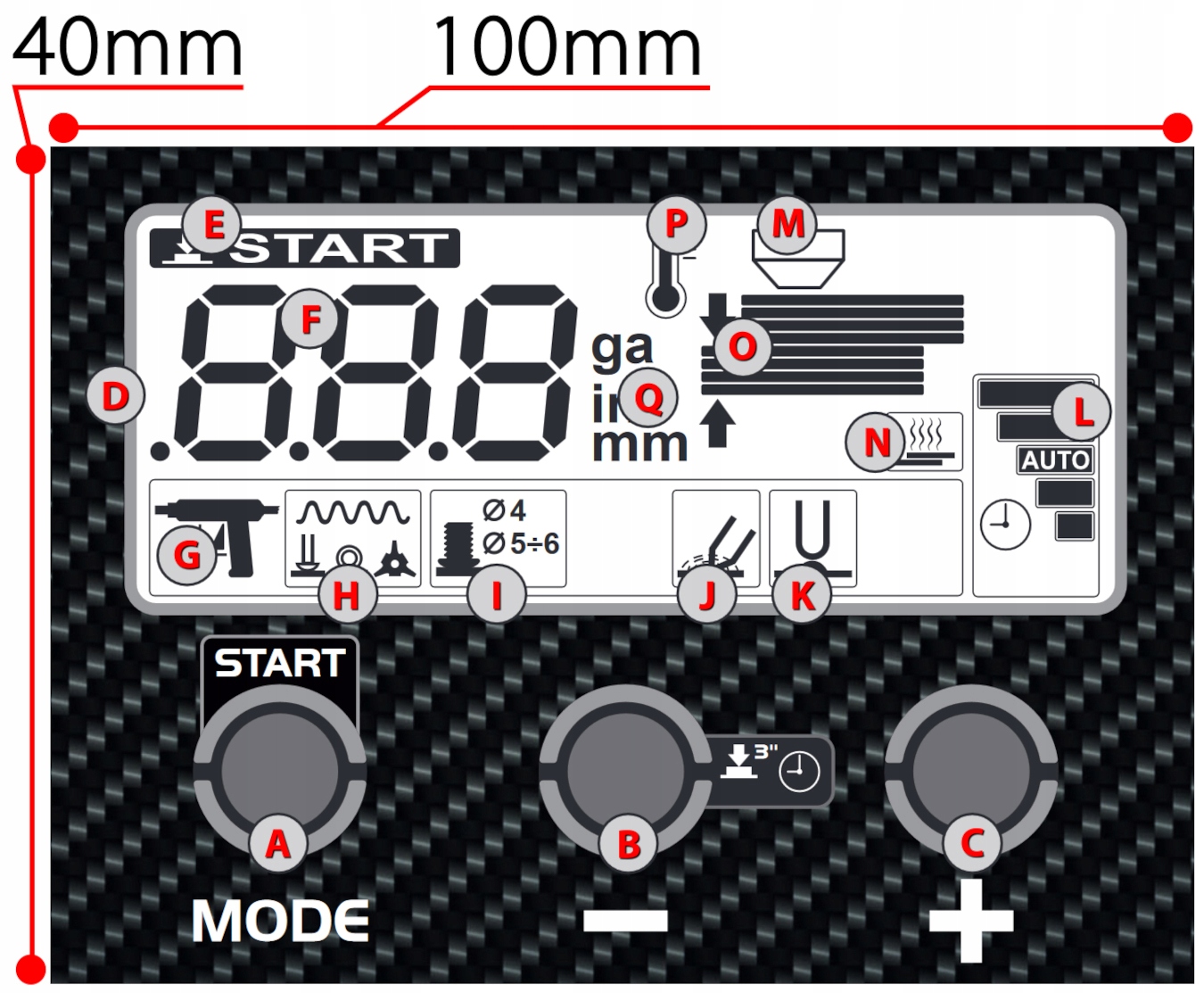

Anzeige - Anleitung:

• A. Multifunktionstaste

  - ⭐ „Start“ aktiviert das Gerät beim ersten Einschalten

  - ⭐ „Modus“ wählt das Programm des verwendeten Werkzeugs von H bis K

  - ⭐ „Auswahl der Maßeinheit“ – durch 3-sekündiges Gedrückthalten der Taste kann die Einheit der Blechdicke [mm], [in], [ga] eingestellt werden

• B. Blechdicke, Schweißzeit und Leistung verringern
• C. Blechdicke, Schweißzeit und Leistung erhöhen
• D. Flüssigkristallanzeige
• E. „Start“ Signalisiert, dass die Taste „Modus“ gedrückt werden soll Gerät für den Betrieb aktivieren
• F. Zeigt das verwendete Programm, die Blechdicke oder den Alarmcode an (ausführlicher in der Bedienungsanleitung erläutert)
• G. „Studder“-Pistole ohne Auslöser (Version, die durch Kontakt mit dem Werkstück aktiviert wird)
• H. Punktschweißen von Bolzen, Nieten, Unterlegscheiben, Ösen, Dreiecken
• I. Schweißen von Schrauben/Nieten mit einem Durchmesser von 4–6 mm
• J. Verwendung einer Tiefziehelektrode
• K. Verwendung einer Treibelektrode
• L. Zeigt den Schweißzeitstand im Verhältnis zum automatisch eingestellten Wert an
• M. Aktiviert mit der Pistole Studder
• N. Zeigt an, dass die Zangen verwendet.
• O. Stellt die Dicke des zu verschweißenden Blechs dar.
• P. Zeigt an, dass sich das Gerät im thermostatischen Schutzmodus befindet.
• Q. Gibt die Maßeinheit [mm], [in], [ga] an.

Sicherheitsempfehlungen:

• ⭐ anhängen Halten Sie zwei Schweißkabel so nah wie möglich beieinander.

• ⭐ Halten Sie Kopf und Oberkörper so weit wie möglich vom Punktschweißkreis entfernt.

• ⭐ Schweißkabel niemals um sich wickeln.
• ⭐ Stellen Sie keine Punktverbindungen innerhalb des Schweißkreises her.
• Stellen Sie sicher, dass sich beide Kabel auf derselben Seite befinden.
• ⭐ Verbinden Sie das Erdungskabel des Punktschweißstroms so nah wie möglich an der Schweißstelle mit dem Werkstück, an dem die Punktverbindung hergestellt wird.
• ⭐ Führen Sie keine Punktverbindungen in der Nähe des Punktschweißgeräts durch.
• Setzen oder lehnen Sie sich während des Betriebs nicht darauf (Mindestabstand: 50 cm).
• ⭐ Lassen Sie keine ferromagnetischen Gegenstände (solche, die ein Magnetfeld um sich herum erzeugen) in der Nähe des Punktschweißkreises liegen.

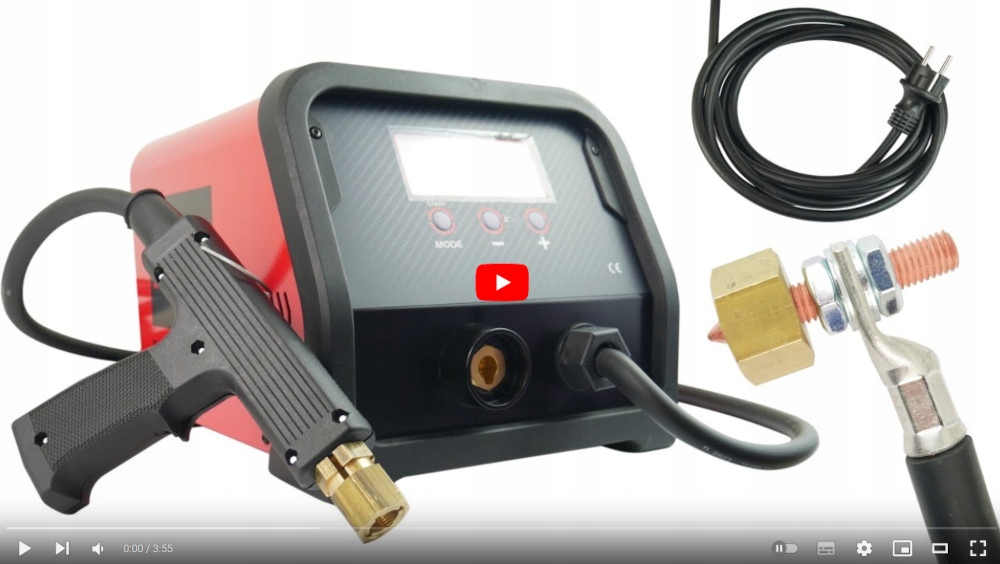

Sehen Sie sich das Telwin 5500 230V Schweißgerät im Video an:

https://youtu.be/l3x_PkgvHe8

Kopieren Sie den Link und fügen Sie ihn in Ihr Browserfenster ein

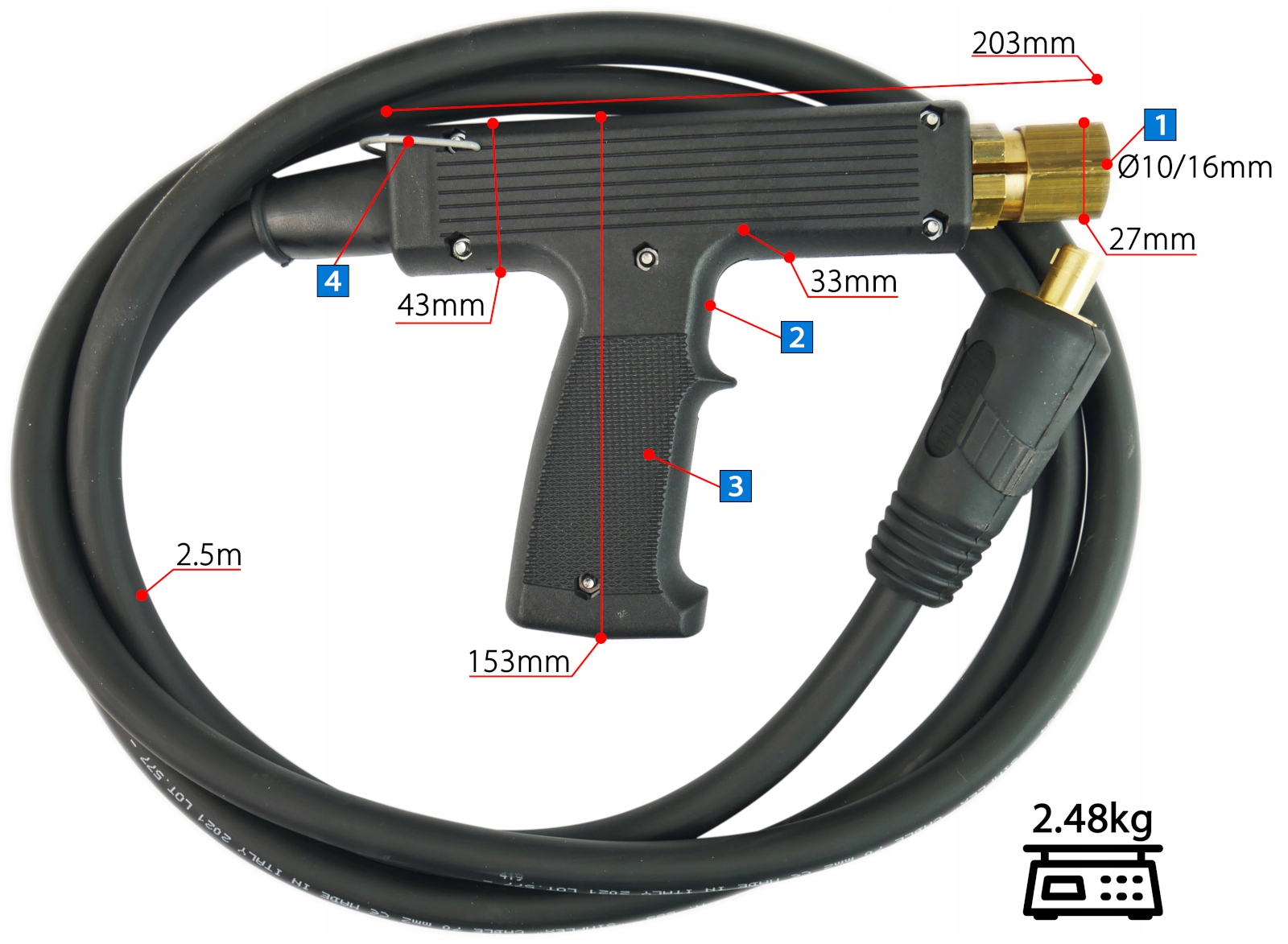

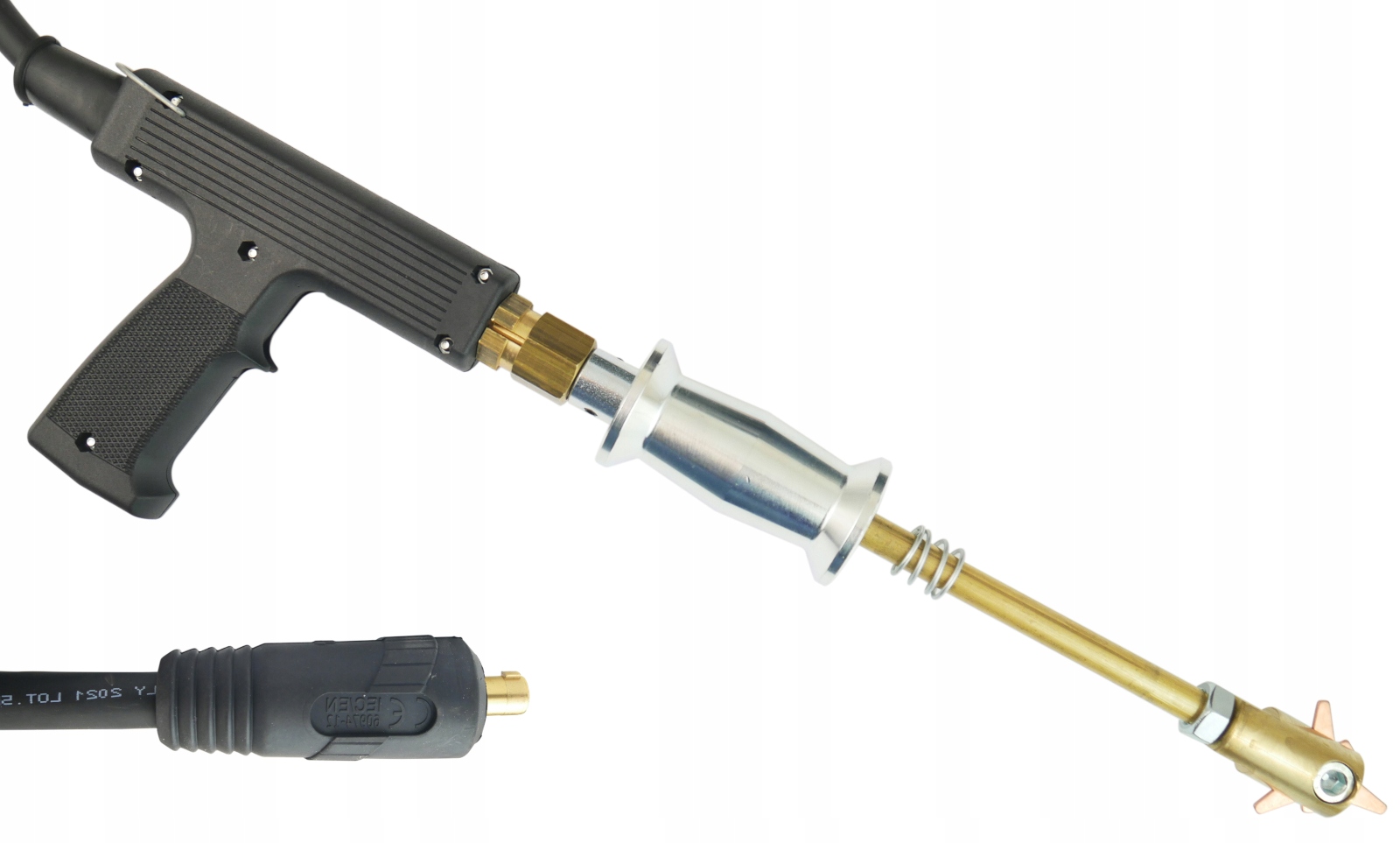

Pistole mit Messing-Elektrodenhalter

• 1️⃣ Elektrode Halterung für Ø10/16mm Elektroden
• 2️⃣ Automatische Pistole
• 3️⃣ Pistolengriff
• 4️⃣ Aufhängeschlaufe

Zubehörbeschreibung unten

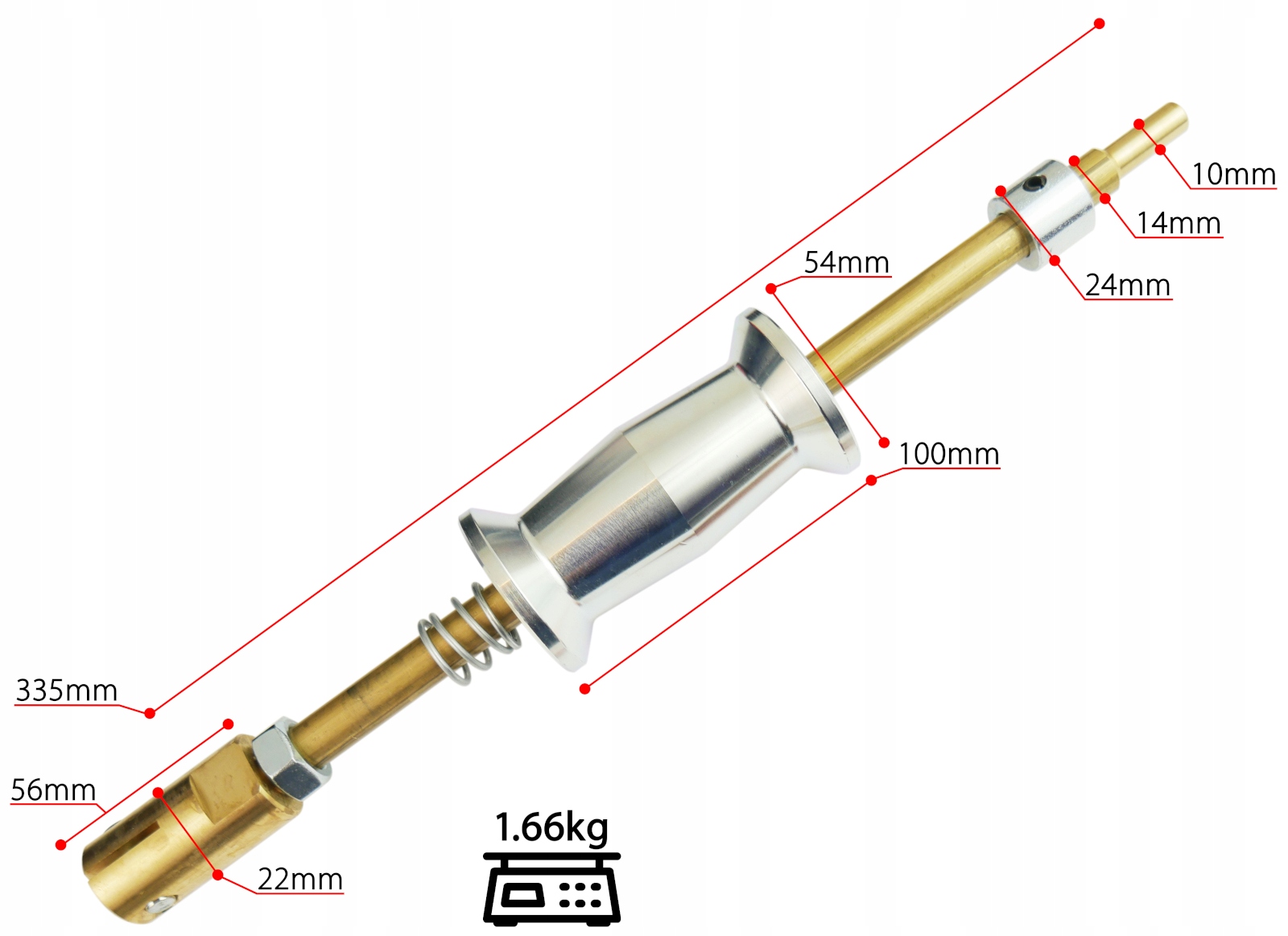

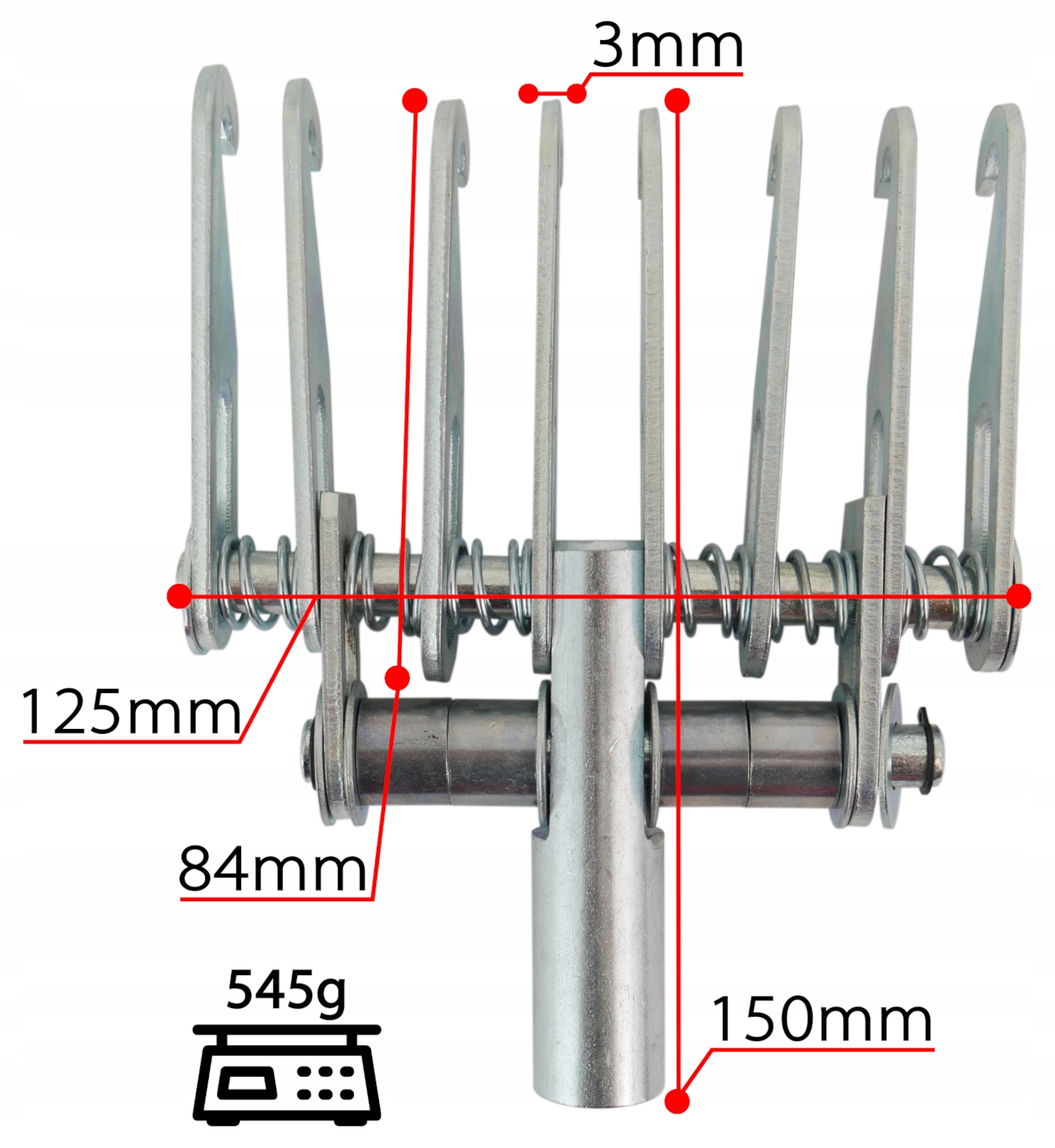

Gleithammer:

☑️ Wird zum Entfernen von Dellen sowohl kleinen als auch größeren Karosseriedellen verwendet.

• ⭐ Spitze: Griff für Dreiecke/Sterne-Ausrichthilfe

Klauenstärke: 3 mm

☑️ Abmessungen des Innengewindes:

• ⭐ Ein Gewinde M14
• ⭐ Das zweite Gewinde M10 sitzt tiefer im Klauenhalter.

Dies ist eine Universalklaue für alle Punktschweißgeräte.

Elektrode für OT-Bits (Unterlegscheiben) Punktschweißer.

☑️ Die Elektrode verfügt über ein Gummiband, das den Bit für komfortables Arbeiten hält. Arbeiten.

Abmessungen:

• ⭐ Griff: 16 mm

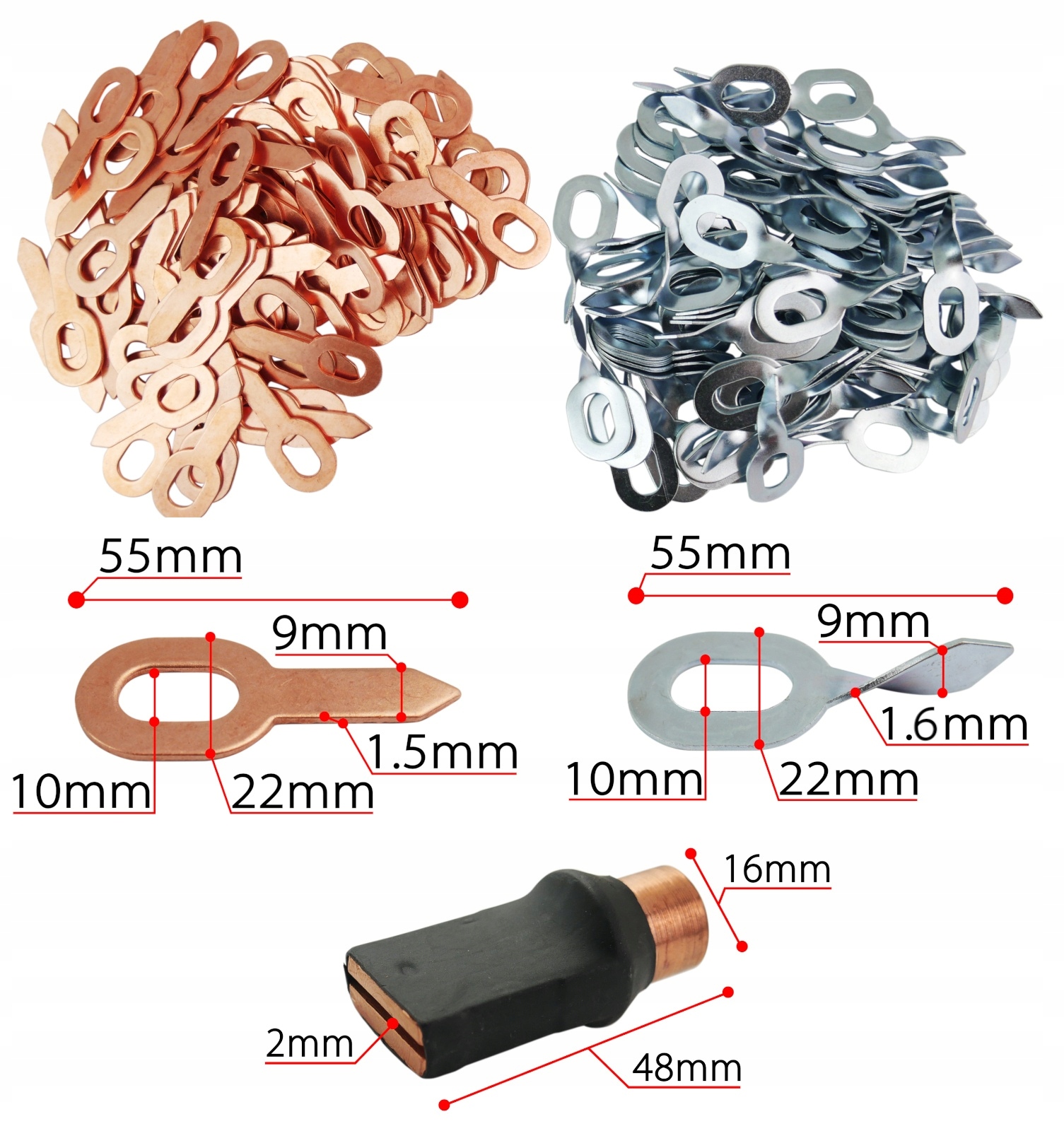

Gerade Bohrer:

☑️ Bohrer mit Kupferbeschichtung haben eine bessere thermische und elektrische Leitfähigkeit, wodurch die Schweißmaschine weniger Leistung zum Erhitzen des Bohrers benötigt, was zu keiner Funkenbildung beim Verbrennen des Blechs um die Schweißnaht herum führt und das Blech an der Stelle der Durchschweißung nicht überhitzt. Dadurch wird zukünftige Korrosion des Blechs von der anderen Innenseite vermieden:

• ⭐ 100 Stück.
• ⭐ Dicke: 1,5 mm
• ⭐ Länge: 55 mm
• ⭐ Ösenbreite: 22 mm (außen), 10 mm (innen)
• ⭐ Griffbreite: 9 mm

Gedrehte Bits:

• ⭐ 100 Stück.
• ⭐ Dicke: 1,6 mm
• ⭐ Länge: 55 mm
• ⭐ Ösenbreite: 22 mm(außen), 10 mm(innen)
• ⭐ Griffbreite: 9 mm

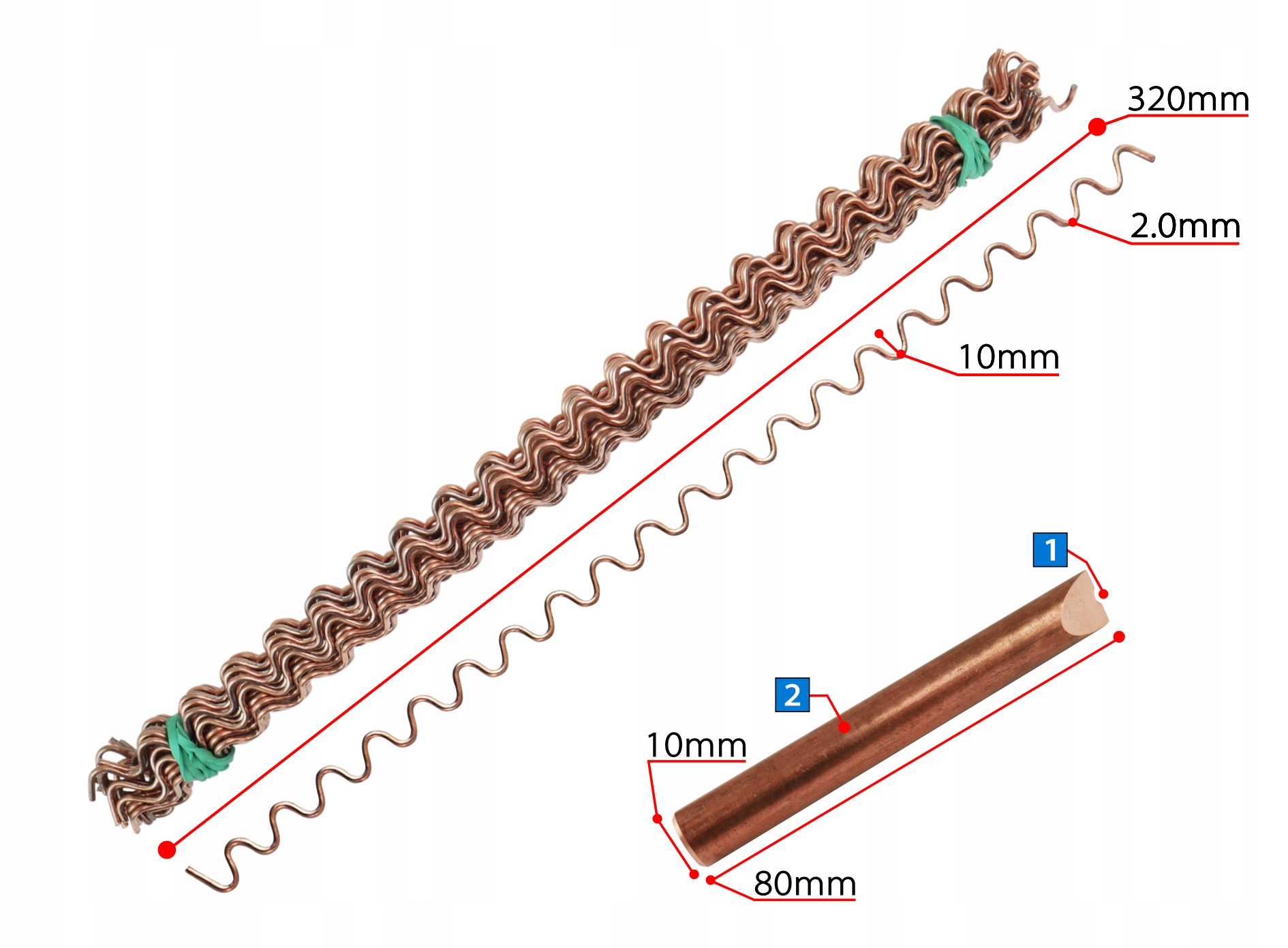

Welldraht

☑️ Welldraht zum Schweißen mit einer Elektrode, wird verwendet, um Dellen mit einer Klaue, Kralle herauszuziehen (Kamm) 6 / 8-Haken.

• Draht mit Kupferbeschichtung hat eine bessere thermische und elektrische Leitfähigkeit, sodass die Schweißmaschine weniger Leistung zum Erhitzen des Drahtes benötigt!

Technische Daten:

• ⭐ Länge: 320 mm
• ⭐ Dicke: 2,0 mm oder 2,6 mm
• ⭐ Höhe: 10 mm
• ⭐ Menge in der Packung: 25 Stück

Elektrode für Welldraht

☑️ Elektrode zum präzisen Schweißen von Welldraht auf die Blechoberfläche mit einem Punktierer oder Schweißgerät Maschine.

☑️ Technische Daten:

• ⭐ Elektrodendurchmesser: 10 mm
• ⭐ Länge: 80 mm
• 1️⃣ Spezielle Nut für komfortables Arbeiten
• 2️⃣ Hergestellt aus spezieller Kupferlegierung

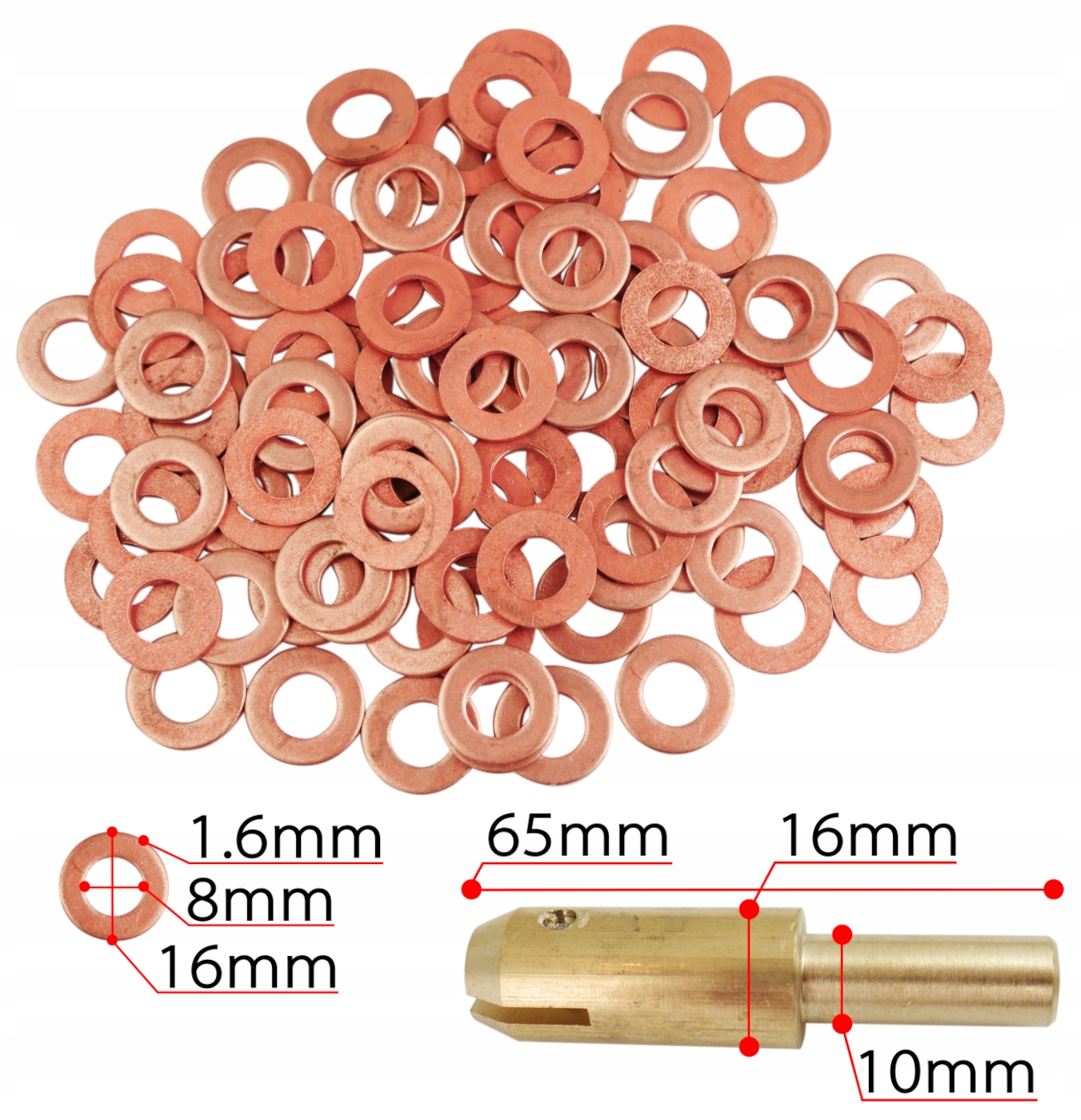

Pads für Punktschweißmaschinen, 100 Stück.

☑️ Dank der Kupferbeschichtung der Pads wird deren maximale Effizienz erreicht, was eine gute Verklebung gewährleistet. Zudem wird eine Überhitzung des Blechs an der Innenseite und um die Schweißnaht herum vermieden.

• ⭐ Durchmesser: 16 mm (außen), 8 mm (innen)
• ⭐ Dicke: 1,6 mm

Pad-Elektrode

☑️ Messingelektrode zum Schweißen von Punktschweißpads mit Magnet für bequeme Handhabung Arbeit.

• ⭐ Griffdurchmesser: 10 mm
• ⭐ Elektrodenlänge: 65 mm

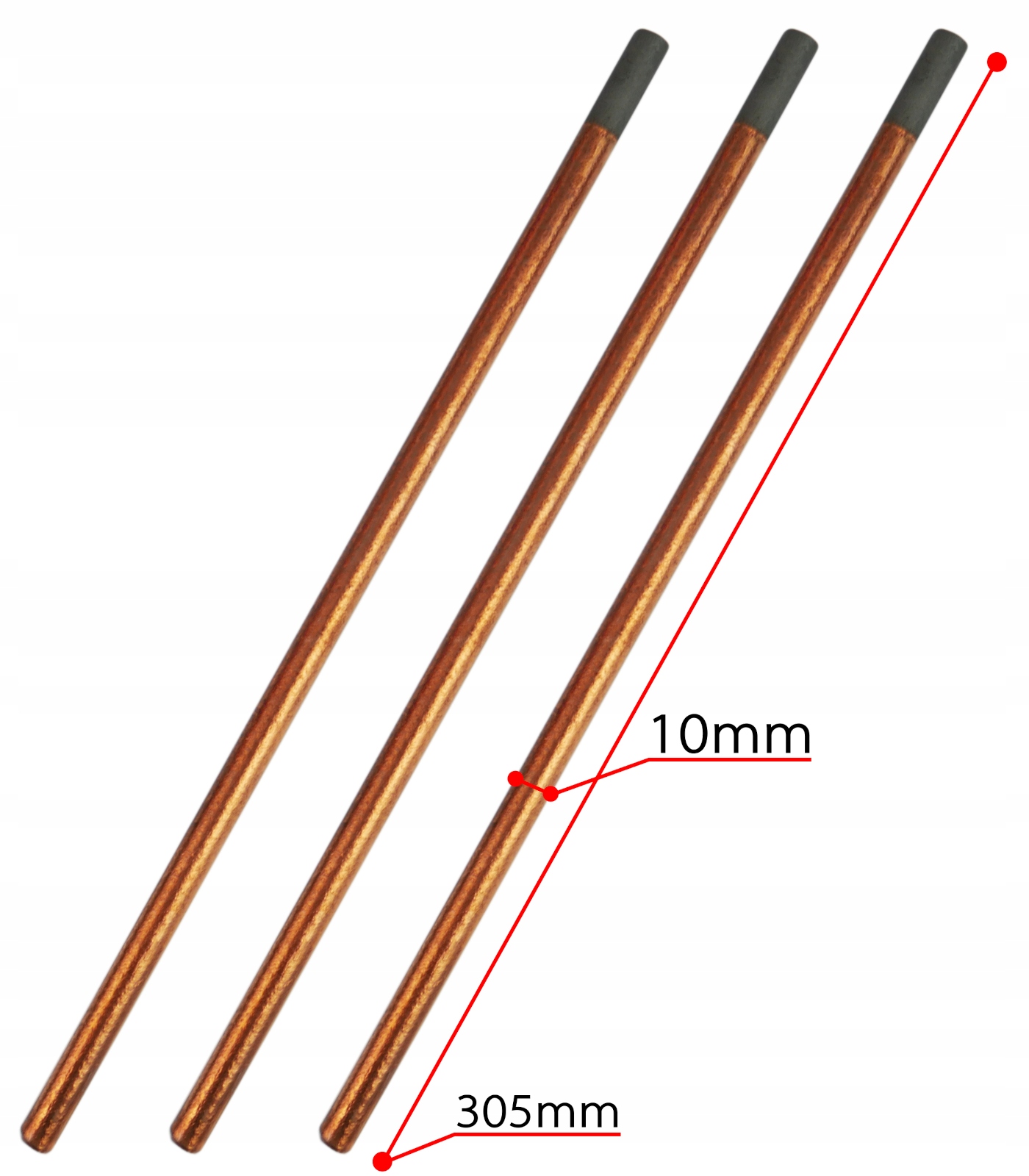

Elektrode zum Tiefziehen und Schrumpfen von Blechen.

➡️ Montieren Sie sie am Griff des Punktschweißgeräts (dort, wo der Hammer hinkommt), erhitzen Sie die Spitze und ziehen Sie sie dann Mit einer Art „Schnecke“ wird die Oberfläche des Blechs bearbeitet, um Material abzutragen und es zu härten. Die Elektrode wird auch zum Schrumpfen von Blechen verwendet. Sie dient zum punktuellen Erhitzen verformter Stellen. Dank ihrer präzisen Wirkung trägt die Elektrode dazu bei, Spannungen abzubauen und die Blechoberfläche in ihre ursprüngliche Form zurückzuführen. Es eignet sich ideal zur Reparatur von Dellen und Verformungen in Prozessen, die Genauigkeit und hohe Temperaturbeständigkeit erfordern.

• ⭐ Länge:305 mm
• ⭐ Durchmesser:10 mm
