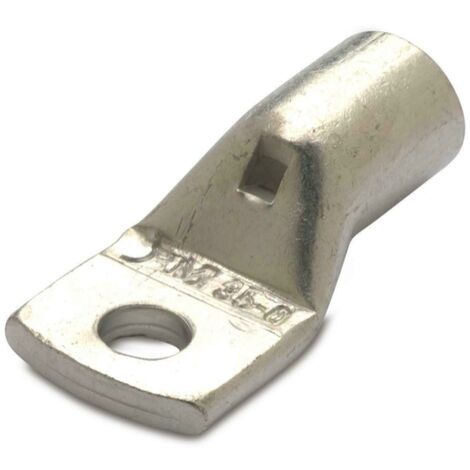

Bm nicht-isolierter kabelschuh 50mm loch 14mm 01855

Produkt nicht auf Lager

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Die BM-Klemme Code 01855 ist eine robuste, nicht isolierte Ösenklemme für den Anschluss von Kupferkabeln mit einem Querschnitt von 50 mm². Sie besteht aus verzinntem Kupfer, was eine ausgezeichnete elektrische Leitfähigkeit und hohe Korrosionsbeständigkeit garantiert. Die Tülle hat ein Loch mit einem Durchmesser von 14 mm, das ideal für die Befestigung mit Schrauben der Größe M14 ist. Da der Kabelschuh nicht isoliert ist, muss er nach dem Crimpen mit einem Schrumpfschlauch oder einer anderen Isoliermethode versehen werden, um die elektrische Sicherheit zu gewährleisten. Dieser Kabelschuh ist ideal für industrielle und automobile Stromanschlüsse.

Technische daten

  • Typ: Nicht isolierte Ösenklemme (blanke Ösenklemme)
  • Leitermaterial: Kupfer
  • Leiterbeschichtung: Zinn
  • Kompatibler Kabelquerschnitt: 50 mm² (AWG 1/0 ca.)
  • Ösenloch-Durchmesser: 14 mm (geeignet für M14-Schrauben)
  • Betriebstemperatur: -50°C bis +150°C
  • Installation

  • Wählen Sie ein Kupferkabel mit einem Querschnitt von 50 mm².
  • Das Ende des Kabels auf die gewünschte Länge abisolieren (ungefähr die Länge des verpressbaren Teils des Kabelschuhs).
  • Führen Sie den abisolierten Leiter in den Kabelschuhkörper ein.
  • Verwenden Sie eine Crimpzange speziell für nicht isolierte Kabelschuhe dieses Querschnitts (50 mm²), um den Kabelschuh fest auf das Kabel zu crimpen.
  • Befestigen Sie die Schlaufe mit einer M14-Schraube und einer geeigneten Mutter an der Anschlussstelle.
  • Isolieren Sie die gecrimpte Verbindung gründlich mit Schrumpfschlauch, Hochspannungsisolierband oder einer anderen, dem Querschnitt und der Spannung entsprechenden Isoliermethode.
  • Anwendung

  • Stromanschlüsse im industriellen Bereich.
  • Erdungssysteme für große Anlagen.
  • Batterie- und Motoranschlüsse in Automobil- und Schiffsanwendungen.
  • Verdrahtung von Stromverteilern.
  • Abschluss von großen einadrigen Kabeln.
  • Weitere Informationen

  • Verwenden Sie unbedingt eine Crimpzange, die für nicht isolierte 50 mm² Kabelschuhe geeignet ist, um eine optimale und sichere mechanische und elektrische Verbindung zu gewährleisten.
  • Achten Sie auf die korrekte Ausführung der Crimpung, um Lockerung, Überhitzung und Spannungsabfall zu vermeiden.
  • Die Isolierung der Verbindung ist ein entscheidender Schritt für die Sicherheit der Installation.
  • Verwenden Sie Isoliermaterialien mit Eigenschaften, die für die Spannung und die Arbeitsumgebung geeignet sind.
  • Detaillierte Informationen zu Abmessungen, Spezifikationen und Produktnormen finden Sie im Datenblatt des Herstellers.
  • Eigenschaften

    • Marke
      BIEMME
    • Länge
      50 mm
    • Breite
      50 mm
    • Gewicht
      50 g
    • Material
      Kupfer
