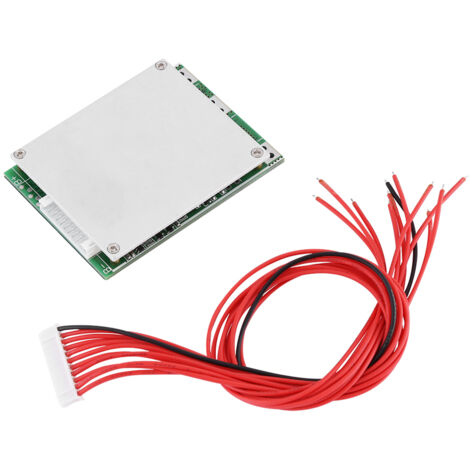

BMS-Schutzplatine für 36V 35A 10S Li-Ionen-Batterie mit Ausgleichsfunktion, für ternäre Kobaltzellen.

Eigenschaften: Diese Schutzplatine ist für in Reihe geschaltete 10-Zellen-Li-Ionen-Akkus konzipiert. Sie ist kompatibel mit ternären, Mangan- und Kobalt-Akkus. Lade- und Entladeanschlüsse sind getrennt, der Entladestrom beträgt 35 A. Die Platine bietet verschiedene stabile Schutzfunktionen während des Lade- und Entladevorgangs, darunter Schutz vor Überladung, Tiefentladung und Kurzschluss. Ihre Ausgleichsfunktion gewährleistet eine vollständige und gleichzeitige Ladung jeder Zelle. Die Wahl der richtigen Schutzplatine und deren korrekte Anwendung sind entscheidend für die Verlängerung der Lebensdauer Ihrer Akkus. Technische Daten: Entladung Dauerentladestrom 35 A Kurzzeitentladestrom 100 A Laden Ladespannung 42 V Ladestrom 8 A (max.) Überlastschutz Überlasterkennungsspannung 4,28 ± 0,05 V Überlastschutzverzögerung 100 ms Überlastabschaltspannung 4,08 ± 0,05 V Ausgleich Ausgleichsspannung 4,2 ± 0,025 V Ausgleichsabschaltspannung 4,2 ± 0,05 V Ausgleichsstrom 56 ± 5 mA Tiefentladeschutz Tiefentladeerkennungsspannung 2,55 ± 0,08 V Tiefentladeerkennungsverzögerung 50 ms Tiefentladeabschaltspannung 3,0 ± 0,1 V Überstromschutz Überstromerkennungsspannung 150 mV Überstromerkennungsverzögerung 15 ms Überstromschutzstrom 120 ± 5 A Schutzabschaltbedingung Lasttrennung Kurzschlussschutz Kurzschlussschutzbedingung Externer Kurzschluss zur Last Kurzschlusserkennungsverzögerung 200 µs; Schutzabschaltbedingung: Lasttrennung; Innenwiderstand des Hauptstromkreises: ≤ 15 mΩ; Leistungsaufnahme: Betriebsstrom: ≤ 50 µA; Standby-Strom (Tiefentladung): ≤ 10 µA; Betriebstemperatur: -30 °C bis +80 °C; Abmessungen: 69 × 51,5 × 10 mm. Lieferumfang: 1 Schutzplatine, 1 Kabel.
1. Die Schutzplatine ist für 10 in Reihe geschaltete Lithium-Ionen-Akkus ausgelegt. Sie ist kompatibel mit ternären, Mangan- und Kobalt-Akkus. 2. Lade- und Entladeanschluss sind getrennt. Der Entladestrom beträgt 35 A. 3. Sie bietet verschiedene stabile Schutzfunktionen für das Laden und Entladen, einschließlich Schutz vor Überladung, Tiefentladung und Kurzschlüssen. 4. Die Ausgleichsfunktion gewährleistet das vollständige und gleichzeitige Laden jeder Zelle. 5. Die Wahl der richtigen Schutzplatine und deren korrekte Verwendung sind entscheidend für die Verlängerung der Lebensdauer Ihrer Batterien.
