Allgemeine Beschreibung

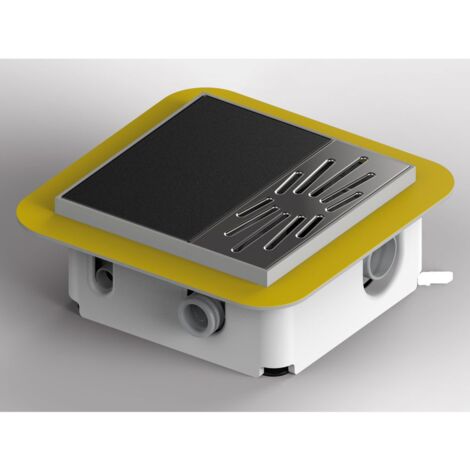

Die Jung Pumpen Bodenablaufpumpe Plancofix Plus ist eine vollautomatische Lösung für die Abwasserentsorgung in ebenerdigen, verfliesbaren Duschen. Sie zeichnet sich durch eine besonders geringe Einbautiefe von nur 8 cm aus, die bei Verwendung der mitgelieferten Dämmwanne 9 cm beträgt. Mit ihrer extrem leisen Arbeitsweise von unter 30 dB(A) und der Rollstuhlbefahrbarkeit nach Klasse 3 (in Anlehnung an DIN EN 1253) ist sie ideal für barrierefreie Bäder und Bereiche mit begrenzter Bodenaufbauhöhe.Technische daten
- Motorleistung: 30 W
- Max. Fördermenge: 25 l/min
- Max. Förderhöhe: 1,3 m
- Behältervolumen: 1,5 Liter
- Baulänge: 340 mm
- Bauhöhe: 103 mm
- Bautiefe: 340 mm
- Kabellänge: 5 m
- Gewicht: 3,7 kg
- Schutzart: IP68
- Umgebungstemperatur: 1 - 40 °C
- Mediumtemperatur: 1 - 40 °C
Kompatibilität und Zubehör
- 1x Jung Pumpen Bodenablaufpumpe Plancofix Plus
- 1x Dämmwanne
- 1x Dichtmanschette
Installation
Die Plancofix Plus wird direkt in den Estrich eingelassen und dient als Bodenablauf für die Dusche. Der Zulauf kann entweder direkt von oben über den Bodenablauf oder seitlich über einen Anschlussstutzen (1'') erfolgen.
Anwendung
Die Pumpe fördert das Abwasser über eine Druckleitung zum nächsten Fallrohr. Sie ist nicht für den Außeneinsatz oder die Förderung von Fäkalien geeignet und fällt nicht in die Kategorie der Hebeanlagen gemäß DIN EN 12050-2.
Weitere Informationen
Die Plancofix Plus ist eine VDE-geprüfte Bodenablaufpumpe (Schutzklasse 1) und wurde speziell für die Entwässerung von Duschen (max. 20 l/min) konstruiert. Sie darf nicht zur Rückstausicherung eingesetzt werden.
