XYLPWM PWM-Signalgeneratormodul mit einstellbarer Frequenz und Tastverhältnis für Rechteck- und Rechteckwellen

Willkommen in unserem Shop!

Dieses Signalgeneratormodul ist ein vielseitiges und präzises Werkzeug für Ihre Entwicklungs- und Experimentierprojekte. Es eignet sich ideal zur Erzeugung von Rechteckwellen und ist perfekt geeignet zur Ansteuerung von Motortreibern oder zur Erzeugung von PWM-Signalen für Dimm- und Drehzahlregelungsanwendungen.

Es ist für eine einfache und effiziente Bedienung konzipiert und ermöglicht Ihnen die separate und hochpräzise Einstellung von Frequenz und Tastverhältnis über einen weiten Bereich.

Alle definierten Parameter werden im Speicher gespeichert, auch nach dem Ausschalten.

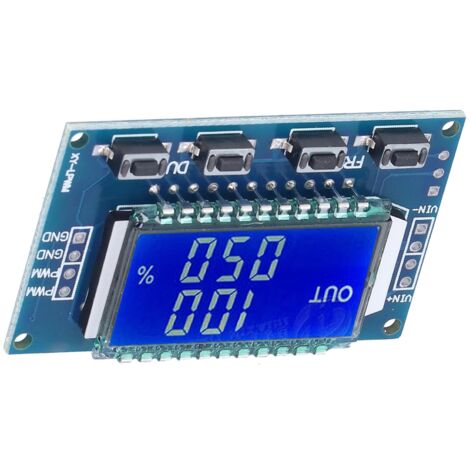

Das Modul verfügt über ein übersichtliches LCD-Display zur Echtzeit-Anzeige von Frequenz und Tastverhältnis.

Es integriert außerdem eine serielle Schnittstelle (TTL-Pegel) für die erweiterte Steuerung über einen Mikrocontroller.

**Frequenzbereiche und Anzeige:**

Das Modul deckt einen Bereich von 1 Hz bis 150 kHz ab, unterteilt in vier Bereiche mit automatischer Umschaltung für eine optimale Anzeige:

* **1 Hz ~ 999 Hz**: Anzeige ohne Dezimalstellen (z. B. 100 = 100 Hz).

* **1,00 kHz ~ 9,99 kHz**: Anzeige mit zwei Dezimalstellen (z. B. 1,01 = 1,01 kHz).

* **10,0 kHz ~ 99,9 kHz**: Anzeige mit einer Dezimalstelle (z. B. 10,0 kHz ~ 99,9 kHz).

54,1 = 54,1 kHz).

* **1 kHz ~ 150 kHz** (für hohe Frequenzen): Die Ziffern werden durch Punkte getrennt (z. B. 1,2,4 = 124 kHz).

Die Genauigkeit beträgt in jedem Bereich etwa 2 %.

Der Tastgrad ist von 0 % bis 100 % einstellbar.

**Wichtigste technische Daten:**

* **Versorgungsspannung:** 3,3 V bis 30 V.

* **Ausgangssignal-Belastbarkeit:** Ausgangsstrom von ca. 5 mA bis 30 mA.

* **PWM-Ausgangsamplitude:** Entspricht der Versorgungsspannung.

* **Betriebstemperatur:** -20 °C bis +70 °C.

* **Serielle Kommunikation:** 9600 bps, 8 Datenbits, 1 Stoppbit, keine Parität oder Flusssteuerung.

**Einfache serielle Befehle (Beispiele):**

* Frequenz einstellen: "F101" (für 101 Hz), "F1.05" (für 1,05 kHz), "F10.5" (für 10,5 kHz), "F1.0.5" (für 105 kHz).

* Tastverhältnis einstellen: "D050" (für 50 %).

* Parameter lesen: Senden Sie die Zeichenkette "read".

Das Modul gibt bei Erfolg "DOWN" und bei einem Fehler "FALL" zurück.

**Lieferumfang:**

1 x Signalgeneratormodul.
