Allgemeine Beschreibung

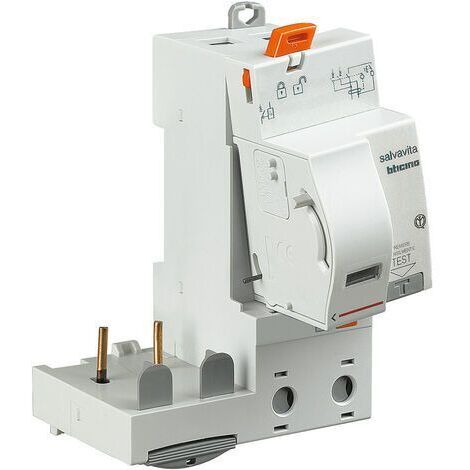

Das Differenzial-Erdschlussmodul - 2P Typ AC ist ein hochqualitatives Schutzgerät, das für den Einsatz in zivilen Anlagen konzipiert wurde. Es schützt die menschliche Gesundheit im Falle eines Erdschlusses oder eines Phase-gegen-Erde-Stromschlags und bietet somit Sicherheit gegen elektrische Schläge. Der AC-FI-Block arbeitet ausschließlich mit Wechselstrom und ist mechanisch so gestaltet, dass eine falsche Kopplung zwischen Block und Leistungsschalter verhindert wird.Technische daten
- Modultyp: 2P
- Stromstärke (In): 32A
- Differentialstrom (Idn): 30mA
- Spannung (Vn): 230/400 Vac
- Schutzart: IP20
- Höhe: 83 mm
- Breite: 35,6 mm
- Tiefe: 76 mm
- Maximaler Kabelquerschnitt: 25/35 mm²
Kompatibilität und Zubehör
- 2 Module DIN-Anschluss (universell für jede auf dem Markt befindliche Schalttafel)
Installation
Die seitliche Kunststoffklemme ermöglicht eine schnellere Montage des Blocks am Leistungsschalter. Ein Druckknopf verhindert mögliche Eingriffe während der Installation.
Anwendung
Das Modul dient dem Schutz in zivilen Anlagen und ist für den Einsatz in Wechselstromsystemen vorgesehen. Es bietet Schutz gegen elektrische Leckströme und ist für den Einsatz in verschiedenen Anwendungen geeignet.
