Allgemeine Beschreibung

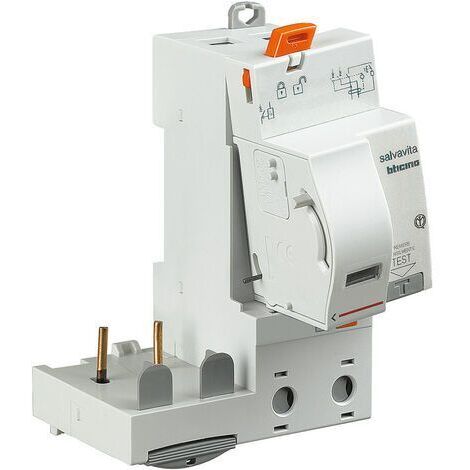

Das BTicino G23AC63 Differenzial-Erdschlussmodul ist ein 2-poliges AC-Differenzialmodul mit einer Nennstromstärke von 63A und einem Differenzialstrom von 30mA. Es dient dem Schutz der menschlichen Gesundheit im Falle eines Erdschlusses oder eines Phase-gegen-Erde-Stromschlags und bietet somit auch Schutz gegen elektrische Schläge, sowohl direkt als auch indirekt, bei exponierten Personen. Das Modul ist mechanisch so gestaltet, dass eine falsche Kopplung zwischen Block und Leistungsschalter verhindert wird.Technische daten
- Modultyp: 2P
- Nennstrom (In): 63A
- Differenzialstrom (Idn): 30mA
- Spannung (Vn): 230/400 Vac
- Schutzart: IP20
- Höhe: 83 mm
- Breite: 35,6 mm
- Tiefe: 76 mm
- Maximaler Kabelquerschnitt: 25/35 mm²
Kompatibilität und Zubehör
- Universell für jede auf dem Markt befindliche Schalttafel
- 2 Module
Installation
Die seitliche Kunststoffklemme ermöglicht eine schnellere Montage des Blocks am Leistungsschalter. Ein Druckknopf verhindert mögliche Eingriffe während der Installation.
Anwendung
Das Modul ist für den Einsatz in fast allen zivilen Anlagen geeignet und arbeitet ausschließlich mit Wechselstrom.
