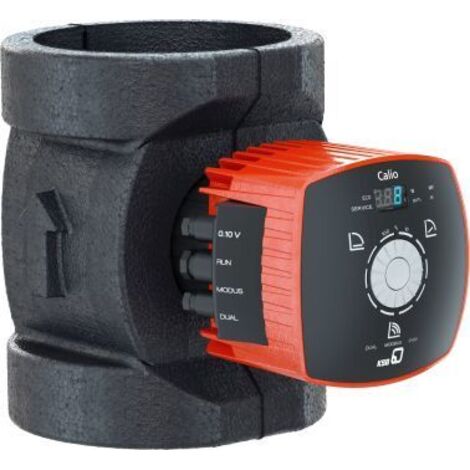

KSB Hocheffizienzpumpe Heizungspumpe Calio 25-100 180mm 0-10V / Modbus PN16 29134914

KSB Calio Produktvorteile

• Maximale Einsparung von Betriebskosten durch hocheffiziente Technik in Verbindung mit Drehzahlregelung und effiziente Fahrweise mit Dynamic Control
• Zukunftssicher durch maximale Energieeffizienz sowie Erfüllung aktueller Effizienzvorschriften
• Einsparung von Investitionskosten und Inbetriebnahmekosten durch All-in-Konzept
• Einfache Bedienung durch Bedienelemente in Verbindung mit integriertem Display und Symbolen zur Anzeige des Betriebszustands
•  Hohe Verfügbarkeit durch Doppelpumpenbetrieb

• Neue Betriebsart Eco-Mode für zusätzliche Einsparungen von über 40 % im Vergleich zur Proportionaldruckregelung

Hauptanwendungen

• Heizungs-, Lüftungs-, Klima-, Kälteanlagen und Umwälzsysteme
• 1-Rohrsysteme und 2-Rohrsysteme
• Fußbodenheizungen
• Kesselkreisläufe oder Primärkreisläufe
• Speicherladekreise
• Solaranlagen
• Wärmepumpen

Fördermedien

• Heizungswasser nach VDI 2035
• Höher viskose Medien (Wasser-Glykol-Gemisch bis Mischungsverhältnis 1:1)

Konstruktiver Aufbau

Bauart

• Wartungsfreie, hocheffiziente Nassläuferpumpe (stopfbuchslos)

Antrieb

• Hocheffizienter Permanentmagnet-Synchronmotor, bürstenlos, selbstkühlend, mit stufenloser Differenzdruckregelung
• 1~230 V AC +/- 10%
• Frequenz 50 Hz/60 Hz
• Schutzart IPX4D
• Thermische Klasse F
• Temperaturklasse TF 110
• Energieeffizienzindex EEI ≤ 0,20
• Störaussendung EN 55014-1, EN 61000-3-2, EN 61000-3-3
• Störfestigkeit EN 55014-2

Lager

• Fördermediumgeschmiertes Spezialgleitlager

Anschlüsse

• Verschraubungsanschluss

Betriebsarten

• Konstantdruckregelung
• Proportionaldruckregelung
• Temperaturgeführte Differenzdruckregelung (nur mit KSB ServiceTool aktivierbar)
• Stellerbetrieb mit Sollwertvorgabe
• Eco-Mode

Automatische Funktionen

• Stufenlose Drehzahlanpassung in Abhängigkeit der Betriebsart
• 0 – 10 V mit externer Vorgabe des Differenzdrucksollwerts / Drehzahl
• 0 – 10 V als Eingang des Temperaturistwerts oder Differenzdruck-Istwerts
• Doppelpumpenbetrieb Spitzenlastbetrieb (nur mit KSB ServiceTool aktivierbar)
• Nachtabsenkung Dynamische Steuerung (Dynamic Control)
• Fern-Ein/Aus
• Deblockierfunktion

Manuelle Funktionen

• Einstellung der Betriebsarten
• Einstellung des Förderhöhensollwerts
• Einstellung der Drehzahlstufe
• Sperren der Bedienoberfläche

Meldefunktionen und Anzeigefunktione

• Periodisch wechselnde Anzeige von Förderstrom, Förderhöhe und elektrisch aufgenommener Leistung
• Anzeige des Betriebszustands im Display
• Anzeige von Fehlercodes im Display
• Konfigurierbare Sammelstörmeldung und Betriebsmeldung
• (potentialfreie Wechslerkontakte)
• Serielle, digitale Schnittstelle Modbus RTU
• Service-Schnittstelle für KSB ServiceTool

Funktionen:

•  Vorgabe der Betriebsart manuell oder über Modbus
•  Sollwertvorgabe 0-100 % in 1 % Schritten
• Vorgabe Differenzdruck-Sollwert manuell oder mittels externem Analogsignal 0-10 VDC oder über Modbus
• Vorgabe Drehzahl (Stellerbetrieb) manuell oder mittels externem Analogsignal 0-10 VDC oder über Modbus
• Monitoring und Steuerung der Pumpe von Ferne über Modbus
• Einstellbare Dynamische Steuerung (Dynamic Control)
• Bedieninterface mit integrierten Symbolen und Display zur Anzeige von Betriebsart und alternierend von aufgenommener elektrischer Leistung, Förderstrom und Förderhöhe
• Anzeige von Fehlercodes im Display
• Automatischer Absenkbetrieb deaktivierbar
• Automatische Entlüftungsfunktion
• Softstart mit Anlaufstrombegrenzung
• Deblockierfunktion
• Integrierte Motorschutzfunktion
• Kennfeldüberwachung durch max/min FlowLimit
• Energie-/Fördermengenzähler
• Dynamische Steuerung (Dynamic Control)

Pumpenintegrierte Kommunikationsschnittstellen:

• Klemmenpaar für Modbus RTU-Schnittstelle
• Klemmenpaar für externes Analogsignal 0-10 VDC
• Klemmenpaar für externes Ein-/Ausschalten der Pumpe
• Klemmenpaar für Doppelpumpenbetrieb
• Konfigurierbares Sammelstörmelderelais (Wechsler)
• Konfigurierbares Betriebsmelderelais (Wechsler)

Technische Daten:

• Förderhöhe max.: 10 m
• Fördermenge max .: 10,2 m³/h
• Mediumtemperatur.: -10°C (nicht gefrierend) bis 110°C
• Betriebsdruck: max. 16 bar
• Einbaulänge: 180mm
• Überwurf 1 1/2“ (Schlüsselweite ca.53mm)
• Pumpengewinde: 1 1/2" oder ca. 45mm
• Rohranschluß: DN 25 -> 1 " oder ca. 32mm
• Leistungsaufnahme: : 3,5-210 Watt
• Gewicht : 5,3kg
• Artikelnummer: 29134914

Lieferumfang:

• Pumpe
• Dichtungen
• Einbau- und Betriebsanleitung
• Wärmedämmschale

Hinweis:

Um dieses Produkt  in die Hausinstallation integrieren zu können, muss ein Eingriff in das 230 Volt-Netz erfolgen. Arbeiten am 230Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.
