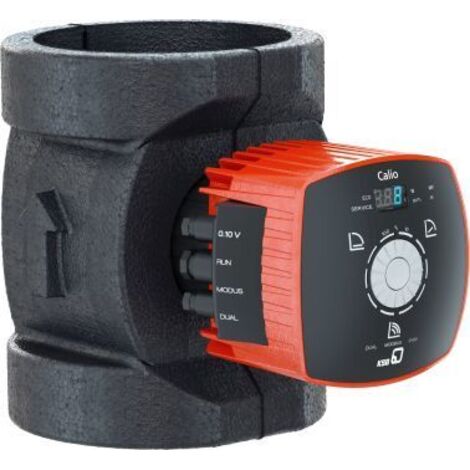

KSB Heizungspumpe Calio 25-100, geregelt G1 1/2", PN 6/10/16, 1ph 230V

KSB Heizungspumpe Calio 25-100, geregelt G1 1/2", PN 6/10/16, 1ph 230V

Beschreibung:
Wartungsfreie, hocheffiziente Nassläuferpumpe mit Verschraubungsanschluss oder Flanschanschluss, hocheffizientem Elektromotor und stufenloser Differenzdruckregelung.

Einsatz:
Heizungs-/Lüftungs-/Klima-/Wärmerückgewinnungsanlagen, Kühlsysteme, industrielle Umwälzsysteme

EAN/GTIN: 4031932308632
Materialpreisgruppe: 54

Wartungsfreie, hocheffiziente
Nassläuferpumpe, blockierstromfester
Synchronmotor mit ECM-Technologie,
integrierte, stufenlose
Differenzdruckregelung. Die
Anforderungen nach ErP 2015 an den
Energieeffizienzindex (EEI) werden
übererfüllt. Einsetzbar für Heizungs-
und Klimaanwendungen. Zweiteilige
Wärmedämmschale nach EnEV im
Lieferumfang enthalten.
Betriebsarten:
- Konstantdruckregelung
- Proportionaldruckregelung
- Eco-Mode mit dynamisch angepasstem
Differenzdruck
- Boost-Mode (Stellerbetrieb)
- Temperaturgeführte
Differenzdruckregelung
Funktionen:
- Vorgabe der Betriebsart manuell oder
über Modbus
- Sollwertvorgabe 0-100 % in 1 %
Schritten
- Vorgabe Differenzdruck-Sollwert
manuell oder mittels externem
Analogsignal 0-10 VDC oder über Modbus
- Vorgabe Drehzahl (Stellerbetrieb)
manuell oder mittels externem
Analogsignal 0-10 VDC oder über Modbus
- Monitoring und Steuerung der Pumpe von
Ferne über Modbus
- Bedieninterface mit integrierten
Symbolen und Display zur Anzeige von
Betriebsart und alternierend von
aufgenommener elektrischer Leistung,
Förderstrom und Förderhöhe
- Anzeige von Fehlercodes im Display
- Automatischer Absenkbetrieb
deaktivierbar
- Automatische Entlüftungsfunktion
- Softstart mit Anlaufstrombegrenzung
- Deblockierfunktion
- Integrierte Motorschutzfunktion
- Kennfeldüberwachung durch max/min
FlowLimit
- Energie-/Fördermengenzähler
- Dynamische Steuerung (Dynamic Control)
Pumpenintegrierte
Kommunikationsschnittstellen:
- Klemmenpaar für Modbus
RTU-Schnittstelle
- Klemmenpaar für externes Analogsignal
0-10 VDC
- Klemmenpaar für externes
Ein-/Ausschalten der Pumpe
- Klemmenpaar für Doppelpumpenbetrieb
- Konfigurierbares Sammelstörmelderelais
(Wechsler)
- Konfigurierbares Betriebsmelderelais
(Wechsler)
Betriebsdaten:
Fördermedium: ___________________
Zul. Medientemp.: -10 bis 110 oC
Zul. Umgebungstemp.: 0 bis +40 oC
Zul. Luftfeuchte: 80 %
Max. Förderstrom: 10.2 m3/h
Max. Förderhöhe: 10 mWS
Max. zulässiger Betriebsdruck: bis 16
bar
Nenndruck: PN6/10/16
Motor/Elektronik:
Elektromagnetische Verträglichkeit
Störaussendung P1 < 400 W: EN 55014-1,
EN 61000-3-2, EN 61000-3-3
Störaussendung P1 > 400 W: EN 61800-3
Störfestigkeit P1 < 400 W: EN 55014-2
Störfestigkeit P1 > 400 W: EN 61800-3
Netzanschluss: 1ph 230 V
Netzfrequenz: 50/60 Hz
Leistungsaufnahme: 3.5 - 210 W
Stromaufnahme: 0.15 - 1.045 A
Schutzart: IPX4D
Werkstoffe:
Gehäuse: GG (EN-GJL-200),
KTL-beschichtet
Spaltrohr: Edelstahl 1.4301
Laufrad: Kunststoff (PSU-GF30)
Welle: Edelstahl 1.4034
Anschlussmaße:
Anschl. Pumpe: G 1 1/2"
Anschl. Rohrleitung: R 1"
Einbaulänge: 180 mm
Gewicht: 5,3 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Calio
Baugröße: 25-100
Artikelnummer: 29134914

EAN/GTIN: 4031932308632
Materialpreisgruppe: 54

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: Calio
• Hersteller-Warengruppe: 06_Heizungsumwälzpumpen
• Hersteller-Produktgruppe: Calio, Heizungspumpen geregelt
• Hersteller-Artikelnummer: 29134914
• AnschlPp: G 1 1/2"
• AnschlRl: R 1"
• Baugroesse: 25-100
• Baureihe: Calio
• DaemmLief: enthalten
• Drehzahl_max: 4500
• Drehzahl_min: 1000
• Einbaulänge: 180
• MaxBetrDr: 16
• MaxMedTemp: 110
• MinMedTemp: -10
• Nenndruck: PN6/10/16
• Nennleistung_P1max: 210
• Nennleistung_P1min: 3,5
• Nennstrom_Imin: 0,15
• Netzfrequenz: 50/60
• Netzspannung: 1ph 230
• Schutzart: IPX4D
• Wst_Lager: Keramik/Kohle
• Wst_Lfrd: Polyamid (PA-GF 30)
• Wst_PpGeh: EN-GJL-200
• Wst_Spaltrohr: Edelstahl 1.4301
• Wst_Welle: 1,4034
• max_Foerderstrom: 10
• max_Frderhhe: 10
• Nennstrom: 1,045
• Anzahl der Phasen: 1
• Kabellänge: 0
• Max. Volumenstrom: 10,2
• Max. Förderhöhe: 10
• Drehzahl: 4500
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für KNX: nein
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 207 - 253
• Einbaulänge: 180
• Frequenz: 50/60 Hz
• Schutzart (IP): IPX4D
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Funkstandard UMTS: nein
• Aufgenommene Motorleistung (P1) pro Motor: 0,21
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Kommunikation: eingebaut
• Schnittstellensignal 0-10 V / 2-10 V: ja
• Schnittstellensignal 0-20 mA / 4-20 mA: nein
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: ja
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: nein
• Unterstützt Protokoll für LIN Bus: nein
• Funkstandard 2G: nein
• Funkstandard 4G: nein
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 16
• Werkstoff des Pumpengehäuses: Gusseisen
• Doppelpumpe: nein
• Isolationsklasse nach IEC: F
• Werkstoffgüte des Pumpengehäuses: Gusseisen EN-GJL-200 (GG 20)
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser, Anschluss Einlassseite: 1 1/2 Zoll (40)
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Rohraußendurchmesser, Anschluss Einlassseite: 25
• Rohraußendurchmesser, Anschluss Auslassseite: 25
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Energieeffizienzindex (EEI): 0,2
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 10
• DVGW-Siegel für Wasser: nein
• Zulassung nach ACS: nein
• Zulassung nach WRAS: nein
