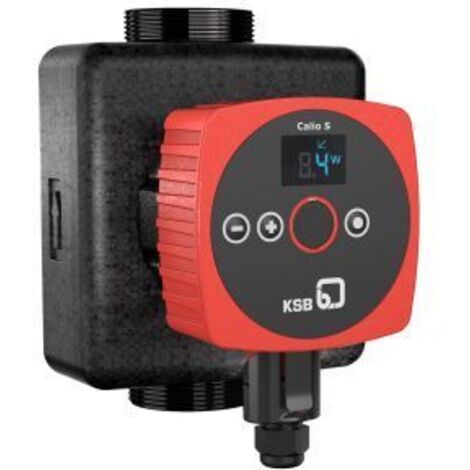

KSB Heizungspumpe Calio S Pro 30-60 G2", 10bar, 1ph 230V, geregelt, V3.0

KSB Heizungspumpe Calio S Pro 30-60 G2", 10bar, 1ph 230V, geregelt, V3.0

Beschreibung:
Wartungsfreie, hocheffiziente Nassläuferpumpe mit Verschraubungsanschluss, hocheffizientem Elektromotor und stufenloser Differenzdruckregelung.

Einsatz:
Heizungs-/Lüftungs-/Klima-/Wärmerückgewinnungsanlagen, Kühlsysteme, industrielle Umwälzsysteme

Wartungsfreie, hocheffiziente
Nassläuferpumpe mit
Verschraubungsanschluss,
blockierstromfester Synchronmotor mit
ECM-Technologie, integrierte, stufenlose
Differenzdruckregelung. Die
Anforderungen nach ErP 2015 an den
Energieeffizienzindex (EEI) werden
übererfüllt. Einsetzbar für Heizungs-
und Klimaanwendungen. Zweiteilige
Wärmedämmschale nach EnEV (nur bei
Einbaulängen >= 180 mm) und
KSB-Anschlussstecker im Lieferumfang
enthalten.

Fördermedien:
- Heizungswasser nach VDI 2035
- Reine, dünnflüssige, nichtaggressive
und nichtexplosive mineralölfreie Medien
ohne feste oder langfaserige
Bestandteile
- Medien mit einer Viskosität von
maximal 10 mm2/s
- Wasser-Glykol-Gemische
- Ethylen-Propylenglykole mit
Korrosionsschutzinhibitoren gemäß
Betriebsanleitung

Betriebsarten:
- Konstantdruckregelung
- Proportionaldruckregelung
- Festdrehzahlbetrieb mit manueller
Vorgabe

Funktionen:
- Manuelle Einstellung der Betriebsart
- Manuelle Einstellung des
Differenzdruck-Sollwerts
- Manuelle Einstellung der
Festdrehzahlkennlinie
- Einstellbare Nachtabsenkung
- Alternierende Anzeige von Förderstrom,
Förderhöhe und elektrisch aufgenommener
Leistung
- Anzeige von Fehlercodes im Display
- Softstart mit Anlaufstrombegrenzung
- Manuelle Deblockiermöglichkeit
- Manuelle Entlüftung über
Verschlussschraube
- Integrierte Motorschutzfunktion

Werkstoffe:
Spiralgehäuse: Grauguss KTL-beschichtet
(EN-GJL-200)
Spaltrohr: Edelstahl 1.4301
Laufrad: Polyethersulfon (PES)
Welle: Keramik
Lager: Keramik
Wärmedämmschalen: Polypropylen

Motor/Elektronik
Energieeffizienzindex (EEI): <= 0,2
Elektromagnetische Verträglichkeit:
Störaussendung: EN 55014-1, EN
61000-3-2, EN 61000-3-3
Störfestigkeit: EN 55014-2

Technische Daten / Abmessungen:
Fördermedium: ___________________
Zul. Medientemperatur: 2 bis 95 oC
Max. Umgebungstemperatur: +0 bis +40 oC
Zul. Luftfeuchte: 95 %
Max. Förderstrom: 3.2 m3/h
Max. Förderhöhe: 6 mWS
Nenndruck: 10 bar
Anschluss Pumpe: G 2"
Anschluss Rohrleitung: R 1 1/4"
Einbaulänge: 180 mm
Netzspannung: 1ph 230 V
Netzfrequenz: EV008015
Leistungsaufnahme: 6 - 50 W
Stromaufnahme: 0.06 - 0.4 A
Schutzart: IPX4D
Gewicht: 2,9 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Calio S Pro
Baugröße: 30-60
Artikelnummer: 29134994
EAN/GTIN: 4031932313797
Materialpreisgruppe: 53

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: Calio S Pro
• Hersteller-Warengruppe: 06_Heizungsumwälzpumpen
• Hersteller-Produktgruppe: Calio S Pro, Heizungspumpen geregelt
• Hersteller-Artikelnummer: 29134994
• AnschlPp: G 2"
• AnschlRl: R 1 1/4"
• Baugroesse: 30-60
• Baureihe: Calio S Pro
• DaemmLief: enthalten
• Drehzahl_max: 3400
• Drehzahl_min: 1400
• Einbaulänge: 180
• MaxBetrDr: 10
• MaxMedTemp: 95
• MinMedTemp: 2
• Nenndruck: PN 10
• Nennleistung_P1max: 50
• Nennleistung_P1min: 6
• Nennstrom_Imax: 0,43
• Nennstrom_Imin: 0,06
• Netzfrequenz: 50/60
• Netzspannung: 1ph 230
• Schutzart: IPX4D
• Wst_Lager: Keramik
• Wst_Lfrd: Polyethersulfon (PES)
• Wst_PpGeh: EN-GJL-200 KTL-besch.
• Wst_Spaltrohr: 1,4301
• Wst_Welle: Keramik
• max_Foerderstrom: 3,5
• max_Frderhhe: 6
• Nennstrom: 0,4
• Anzahl der Phasen: 1
• Kabellänge: 0
• Max. Volumenstrom: 3,2
• Max. Förderhöhe: 6
• Drehzahl: 3400
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: nein
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 207 - 253
• Einbaulänge: 180
• Frequenz: 50/60 Hz
• Schutzart (IP): IPX4D
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Funkstandard UMTS: nein
• Aufgenommene Motorleistung (P1) pro Motor: 0,05
• Volumenstrom (BEP): 2,2
• Förderhöhe bei Volumenstrom (BEP): 3
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Kommunikation: ohne
• Funkstandard 5G: nein
• Schnittstellensignal 0-10 V / 2-10 V: nein
• Schnittstellensignal 0-20 mA / 4-20 mA: nein
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: nein
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: nein
• Unterstützt Protokoll für LIN Bus: nein
• Funkstandard 2G: nein
• Funkstandard 4G: nein
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 10
• Werkstoff des Pumpengehäuses: Gusseisen
• Doppelpumpe: nein
• Isolationsklasse nach IEC: F
• Werkstoffgüte des Pumpengehäuses: Gusseisen EN-GJL-200 (GG 20)
• Mediumtemperatur (Dauerbetrieb): 2 - 95
• Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser, Anschluss Einlassseite: 2 Zoll (50)
• Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
• Rohraußendurchmesser, Anschluss Einlassseite: 32
• Rohraußendurchmesser, Anschluss Auslassseite: 32
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Energieeffizienzindex (EEI): 0,2
• DVGW-Siegel für Wasser: nein
• Zulassung nach ACS: nein
• Zulassung nach WRAS: nein
• Funkstandard 3G: nein
