Allgemeine Beschreibung

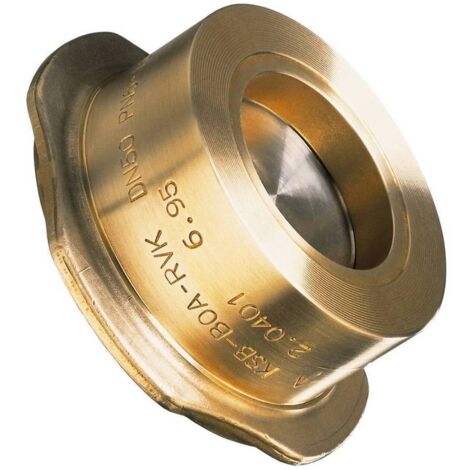

Das KSB Einklemm-Rückschlagventil BOA-RVK ist ein wartungsfreies Rückschlagventil mit einem Gehäuse aus Gusseisen, das nach DIN/EN in Einklemmausführung konstruiert ist. Die Zentrierung erfolgt über das Gehäuse, während die Abdichtung durch eine federbelastete Platte oder einen Kegel gewährleistet wird. Die Führung erfolgt durch drei Bolzen aus Edelstahl. Das Ventil ist geräuschmindernd ausgeführt, wobei bei DN 15 - 100 eine Platte aus Plastik und bei DN 125 - 200 ein Kegel mit O-Ring verwendet wird.Technische daten
- Nennweite: DN 150
- Nenndruck: PN 6/10/16
- Max. Betriebstemperatur: 250 °C
- Min. Betriebstemperatur: -10 °C
- Baulänge: gemäß EN 558/49
- Gewicht: 13 kg
- Material des Gehäuses: Gusseisen EN-GJL-250 (JL1040)
- Dichtungsart: Kegel
- Farbe: blau RAL 5002
- Zeta-Wert: 8,41
- Arbeitsdruck bei 20 °C: 16 bar
Einsatz
- Industrieanlagen
- Heizungsanlagen
- Flüssigkeiten und Gase
- Warmwasserheizungsanlagen
- Heißwasserheizungsanlagen
- Wärmeübertragungsanlagen
Weitere Informationen
- Eventuelle Einschränkungen durch technische Regelwerke sind zu beachten.
- Nicht geeignet für Medien, die die verwendeten Werkstoffe angreifen.
- Konformität gemäß Europäischer Druckgeräterichtlinie 2014/68/EU (DGR).
