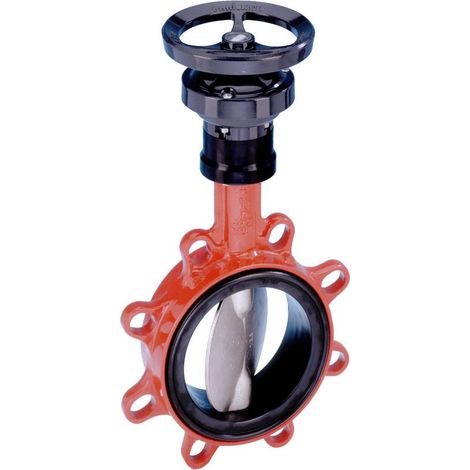

KSB Einklemm-Absperrklappe BOAX-S mit Getriebe MA12 PN 6/10/16 DN 65

KSB Einklemm-Absperrklappe BOAX-S mit Getriebe MA12 PN 6/10/16 DN 65

Beschreibung:
Zentrische Absperrklappe, mit Wärmesperre, Elastomer-Ringbalg (EPDM XU oder Nitril K), mit Handhebel, manuellem Untersetzungsgetriebe oder elektrischem Stellantrieb (BOAXMAT-S und BOAXMAT-SF), Gehäuse mit Zentrieraugen (T2), Gehäuse mit Gewindeflanschaugen (T4) für einseitiges Abflanschen und Einbau als Endarmatur, Klappenscheibe aus Edelstahl 1.4308, Anschlüsse nach EN.

Einsatz:
Gebäudetechnik, Heizung, Lüftung, Klimaanlagen, für Trinkwasser.

Weichdichtende zentrische Absperrklappe
mit Taupunktsperre. Einteiliges Gehäuse
in Ringform mit Zentrieraugen (Typ 2)
Endarmatur und einseitig Abflanschen
autorisiert. Voll isolierbar nach EnEv.
Hergestellt frei von
lackbenetzungsstörenden Substanzen.
Antrieb über Untersetzungsgetriebe MA12
- Kopfflansch nach ISO 5211
- Kennzeichnung nach EN 19
Erfüllt die Sicherheitsanforderungen der
Europäischen Druckgeräterichtlinie
2014/68/EU (DGR).
Gehäuse: EN-GJS-400-15
Klappenscheibe: 1.4308
Ringbalg: EPDM-XU
DIN-DVGW-Zulassung für Trinkwasser.
Mediumtemperatur: -10 bis 130 oC
Nenndruck: PN 6/10/16
Nennweite: DN 65
zul. Betriebsdruck: 16 bar
Baulänge nach: EN 558-1-20
Gewicht: 3,7 kg
Fabrikat: KSB
Baureihe: BOAX-S
Artikelnummer: 42085984
EAN/GTIN: 3247545007126
Materialpreisgruppe: C8

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOAX
• Hersteller-Warengruppe: 20_Absperrklappen
• Hersteller-Produktgruppe: BOAX-S/-SF, Absperrklappen
• Hersteller-Artikelnummer: 42085984
• AntrTyp: MA12
• ArmAntr: Untersetzungsgetriebe
• BaulängeArm: EN 558-1-20
• Baureihe: BOAX-S
• Hersteller: KSB
• MaxBetrDr: 16
• MaxMedTemp: 130
• MinMedTemp: -10
• Nenndruck: PN 6/10/16
• Nennweite: DN 65
• Wst_ArmGeh: EN-GJS-400-15
• Wst_Klappenscheibe: 1,4308
• Wst_Ringbalg: EPDM-XU
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Standard: EN
• Durchmesser Handrad: 140
• Werkstoffgüte Spindel: rost- und säurebeständiger Stahl
• Materialqualität Klappenblatt: rost- und säurebeständiger Stahl
• Druckstufe Artikel: PN 16
• Baulänge: 46
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 12
• Durchlass: 65
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 251
• Kvs-Wert: 275
• Material Spindel: rostfreier Stahl
• Anschlüsse: Wafertyp
• Mediumtemperatur (Dauerbetrieb): -10 - 130
• Nenndurchmesser: DN 65
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
