Buderus Anschlussgruppe für WMZ Logafloor WMZ V1, vertikale Ausführung, 1"

Buderus Anschlussgruppe für WMZ Logafloor WMZ V1, vertikale Ausführung, 1"

Die Buderus Anschlussgruppe für WMZ Logafloor WMZ V1 ist eine vertikale Ausführung mit 1 Zoll Anschlüssen, speziell konzipiert für Heizkreisverteiler. Sie ermöglicht eine variable Wärmezählerverrohrung und ist kompatibel mit dem Heizkreisverteiler Logafloor HVE. Diese Anschlussgruppe eignet sich ideal für den vertikalen Primäranschluss in Heizungsanlagen.

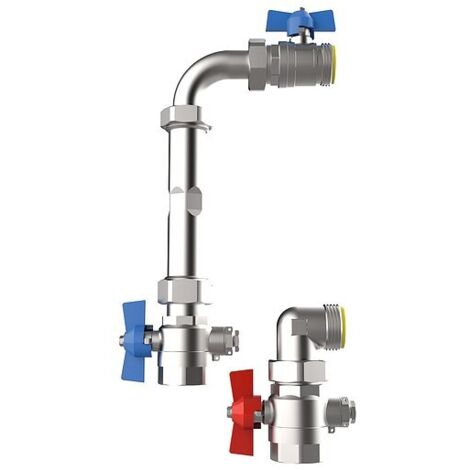

Wie ist die Anschlussgruppe aufgebaut?

Die Anschlussgruppe verfügt über 90° Winkelanschlussstücke mit 1 Zoll im Vor- und Rücklauf. Im Vor- und Rücklauf ist jeweils ein Kugelhahn mit Fühleranschluss für direkteintauchende Fühler (Durchmesser 5 bis 5,2 mm, M10x1-Innengewinde) integriert. Ein zusätzlicher Kugelhahn mit 1 Zoll befindet sich im Rücklauf. Das variable Wärmezählerdistanzrohr mit 1 Zoll Außengewinde und einer Länge von 130 mm besteht aus Edelstahl 1.4301.

Welche Materialien und Dichtungen werden verwendet?

Die Anschlussgruppe ist aus Press-Messing CW617N gefertigt, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Für die Abdichtung kommen Flachdichtungen des Typs Centelen WS 3825 zum Einsatz, die eine zuverlässige Dichtung bei den Verbindungen ermöglichen.

Welche technischen Betriebsparameter sind zu beachten?

Die Anschlussgruppe ist für einen maximalen Betriebsdruck von 6 bar und eine maximale Betriebstemperatur von 80 °C ausgelegt. Der maximale Volumenstrom beträgt 2,14 m³/h. Der Primäranschluss ist mit 1 Zoll Innengewinde und der Sekundäranschluss mit 1 Zoll Außengewinde flachdichtend ausgeführt.

Was sind die Abmessungen der Anschlussgruppe?

Die Maße der Anschlussgruppe betragen 160 mm in der Breite, 322 mm in der Höhe und 43 mm in der Tiefe. Diese kompakte Bauform ermöglicht eine einfache Integration in bestehende Heizsysteme.

Technische Daten

• Material: Press-Messing CW617N
• Wärmezählerdistanzrohr: 1" AG, Edelstahl 1.4301, Länge 130 mm
• Max. Betriebsdruck: 6 bar
• Max. Betriebstemperatur: 80 C
• Max. Volumenstrom: 2,14 m³/h
• Primäranschluss: 1" IG
• Sekundäranschluss: 1" AG fld.
• Abmessungen (BxHxT): 160 x 322 x 43 mm

Die Buderus Anschlussgruppe für WMZ Logafloor WMZ V1 bietet eine robuste und flexible Lösung für den vertikalen Primäranschluss an Heizkreisverteilern. Mit einem maximalen Volumenstrom von 2,14 m³/h und einer Betriebstemperatur von bis zu 80 °C ist sie für vielfältige Heizungsanwendungen geeignet und unterstützt eine präzise Wärmezählerverrohrung.
