Buderus Logafloor Anschlussgruppe für Wärmemengenzähler WMZ V3/4, vertikale Ausführung 3/4'' - 7738345883

Buderus Anschlussgruppe für WMZ Logafloor WMZ V3/4, vertikale Ausführung, 3/4"

Die Buderus Anschlussgruppe für WMZ Logafloor WMZ V3/4 in vertikaler Ausführung mit 3/4" Anschluss ist eine speziell für Heizkreisverteiler konzipierte Komponente. Sie ermöglicht eine variable Wärmezählerverrohrung und ist kompatibel mit dem Heizkreisverteiler Logafloor HVE. Diese Anschlussgruppe eignet sich ideal für den vertikalen Primäranschluss in Heizsystemen.

Wie ist die Anschlussgruppe aufgebaut?

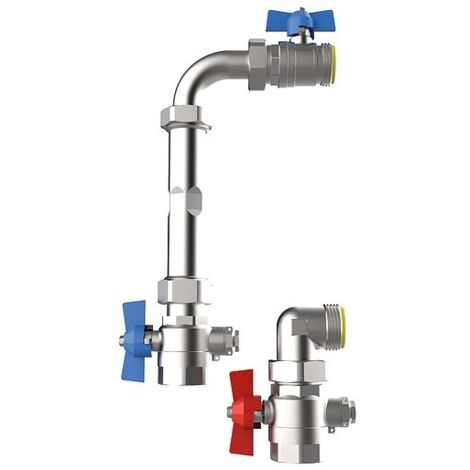

Die Anschlussgruppe verfügt über 90° Winkelanschlussstücke mit 3/4" im Vor- und Rücklauf. Im Vor- und Rücklauf sind jeweils Kugelhähne mit Fühleranschluss für direkteintauchende Fühler (Durchmesser 5 bis 5,2 mm, M10x1-Innengewinde) integriert. Zusätzlich ist im Rücklauf ein weiterer Kugelhahn mit 3/4" Größe vorhanden. Ein variables Wärmezählerdistanzrohr mit 3/4" Außengewinde und einer Länge von 110 mm aus Edelstahl 1.4301 ist ebenfalls Teil der Gruppe.

Welche Materialien und Dichtungen werden verwendet?

Die Anschlussgruppe ist aus robustem Press-Messing CW617N gefertigt, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Das Wärmezählerdistanzrohr besteht aus hochwertigem Edelstahl 1.4301. Für die Abdichtung kommen Flachdichtungen des Typs Centelen WS 3825 zum Einsatz, die eine zuverlässige Dichtheit bei den Verbindungen ermöglichen.

Welche Betriebsparameter sind zu beachten?

Die Anschlussgruppe ist für einen maximalen Betriebsdruck von 6 bar ausgelegt und kann bei einer maximalen Betriebstemperatur von 80 °C eingesetzt werden. Der maximale Volumenstrom beträgt 2,14 m³/h, was die Anschlussgruppe für viele Heizkreisanwendungen geeignet macht.

Wie sind die Anschlüsse dimensioniert?

Der Primäranschluss ist mit einem 3/4" Innengewinde ausgeführt, während der Sekundäranschluss ein 1" Außengewinde mit Flachdichtung besitzt. Diese Dimensionierung ermöglicht eine flexible Integration in bestehende Heizsysteme und eine einfache Montage.

Technische Daten

• Max. Betriebsdruck: 6 bar
• Max. Betriebstemperatur: 80 °C
• Max. Volumenstrom: 2,14 m³/h
• Primäranschluss: 3/4" IG
• Sekundäranschluss: 1" AG fld.
• Material: Press-Messing CW617N
• Wärmezählerdistanzrohr: 3/4" AG, Länge 110 mm, Edelstahl 1.4301
• Abmessungen (BxHxT): 159 x 322 x 41 mm

Die Buderus Anschlussgruppe für WMZ Logafloor WMZ V3/4 bietet eine flexible und robuste Lösung für die Integration von Wärmezählern in Heizkreisverteiler. Mit hochwertigen Materialien wie Press-Messing und Edelstahl sowie einer variablen Wärmezählerverrohrung unterstützt sie eine präzise und langlebige Installation. Die technischen Eigenschaften wie der maximale Betriebsdruck von 6 bar und die Betriebstemperatur von 80 °C machen sie für vielfältige Heizsysteme geeignet.
