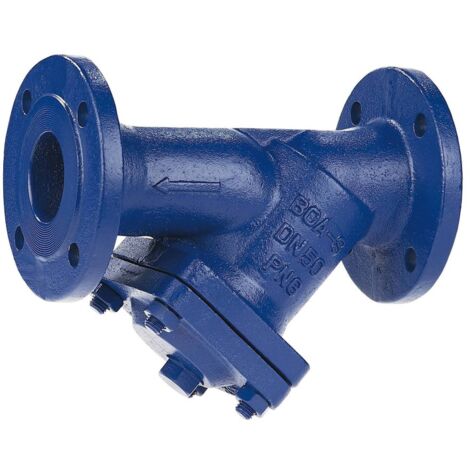

KSB Schmutzfänger Boa-S mit Einfachsieb Gehäuse EN-GJL-250, PN 16, DN 20

KSB Schmutzfänger Boa-S mit Einfachsieb Gehäuse EN-GJL-250, PN 16, DN 20

Dieser Schmutzfänger der Baureihe BOA-S von KSB dient dem Schutz von Rohrleitungssystemen in der Gebäude- und Industrietechnik. Die Schrägsitzausführung mit Einfachsieb eignet sich für den Einsatz in Warm- und Heißwasserheizungsanlagen sowie allgemeinen Dampfanwendungen. Das robuste Gehäuse aus Grauguss ist für einen Nenndruck von PN 16 ausgelegt und ermöglicht eine vollständige Isolierung.

Konstruktion und Anwendung

Die Armatur ist als Flanschen-Schmutzfänger konzipiert und entspricht der Baulänge nach DIN EN 558 FTF-1. Zur einfachen Wartung verfügt das Gehäuse über eine Entleerungsschraube im Deckel. Das integrierte Einfachsieb besteht aus rostfreiem Stahl, was eine hohe Beständigkeit in verschiedenen Medien sicherstellt. Die äußere Gestaltung in RAL 5002 unterstreicht die industrielle Ausrichtung des Bauteils.

Technische Daten

• Nennweite: DN 20
• Nenndruck: PN 16
• Gehäusewerkstoff: EN-GJL-250
• Siebwerkstoff: 1.4541
• Zulässige Medientemperatur: -10 bis 300 °C
• Baulänge: DIN EN 558 FTF-1
• Anschluss: Flansch
• Gewicht: 4 kg

Durch die robuste Ausführung aus Gusseisen und die Eignung für Medientemperaturen von -10 bis 300 °C bietet dieser Schmutzfänger eine zuverlässige Lösung zur Partikelabscheidung. Die Kombination aus der Nennweite DN 20, dem Nenndruck PN 16 und der praktischen Entleerungsmöglichkeit unterstützt einen effizienten Betrieb in anspruchsvollen Wärmeübertragungs- und Dampfanlagen.

Produktspezifikation

• Hersteller-Serie: BOA-S
• Hersteller-Warengruppe: 25_Schmutzfänger
• Hersteller-Produktgruppe: BOA-S, Schmutzfänger
• Hersteller-Artikelnummer: 48860315
• BaulängeArm: DIN EN 558 FTF-1
• Baureihe: BOA-S
• Farbe: RAL 5002
• Funktionsbauteil: Einfachsieb
• Hersteller: KSB
• MaxMedTemp: 300
• MinMedTemp: -10
• Nenndruck: PN 16
• Nennweite: DN 20
• Wst_ArmGeh: EN-GJL-250
• Wst_Sieb: 1,4541
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Deckelbefestigung: Gewindeschrauben
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 20
• Druckstufe Flansch: PN 16
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 100
• Norm Flansch: DIN
• Mit Ablassmöglichkeit (Anschluss): ja
• Mit Kupplung: nein
• Nenndurchmesser: DN 20
