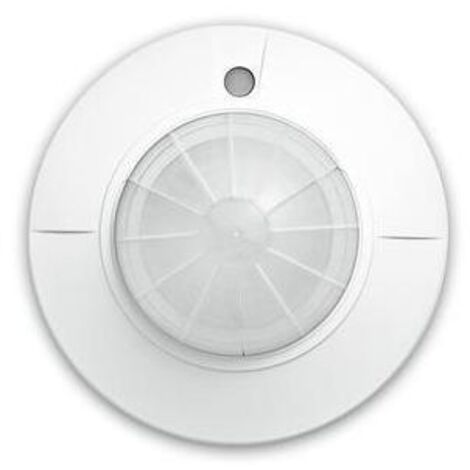

Busch-Jaeger Busch-Wächter® Präsenzmelder BasicLINE Korridor 24 m 2000 W alpinweiß (6818 U), 2CKA006800A2510

Busch-Jaeger Busch-Wächter® Präsenzmelder BasicLINE Korridor 24 m 2000 W alpinweiß (6818 U), 2CKA006800A2510

• Artikelnummer: 6818 U
• EAN: 4011395133347
• Farbe: alpinweiß
• Montage- und Betriebsanleitung: Installation and Operating Instructions (.PDF) [EN] 6818 (2CKA000273B7331)
• Verdrahtungsplan: Anschlussbild [DE]6818 a (2CKA000097E0092), Anschlussbild [DE]6818 b (2CKA000097E0133)
• Montageart: EinbauUnterputzmontage
• Montagehöhe: (Optimal) 2 ... 3 m
• Enthaltene Komponenten: Komplettgerät
• Umgebungstemperatur: (Betrieb) -20 ... +45 °C
• Schutzart: IP40
• Messbereich: 24 m
• Anzahl Ausgänge: 1
• Kürzeste Schaltzeit: einschalten 10 Sekunde(n)
• Produkttyp: BasicLINE Korridor
• Sensortyp: Passiv-Infrarot
• Beleuchtungsstärke: 10 ... 2000 lx
• Anschlussart: Schraubklemme
• Sensor-Erfassungsbereich: 360 °waagrecht 30 ... 360 °
• Bemessungsspannung (Ur): 230 V AC
• Eingangsspannungsart: AC
• Strombereich: 80 A
• Bemessungsfrequenz (f): 50/60 Hz
• Maximale Schaltleistung: 2000 WLeuchtstofflampe 400 V·AHalogen-Niederspannungslampen mit elektronischen Transformatoren (kapazitive Lasten) 1000 V·AHalogen-Niederspannungslampen mit magnetischen Transformatoren (induktive Lasten) 1000 V·AGlühlampe oder Halogen-Hochspannungslampen 1000 W
• Lastart: GlühlampenHochvolt-HalogenlampenNiedervolt-HalogenlampenLeuchtstofflampe
• Verlustleistung: 1 W
• Designlinie: BasicLINE
• Ausführung der Oberfläche: unbehandeltmatt
• Werkstoff: Thermoplastischer Kunststoff
• RAL Nummer: ähnlich RAL 9010
• Farbe: alpinweiß
• Breite (Netto-Abmessung): 110 mm
• Höhe (Netto-Abmessung): 110 mm
• Tiefe (Netto-Abmessung): 100 mm
• Nettogewicht: 236 g
• Einbautiefe (t2): 48 mm
• Building Information Modeling – BIM: BIM Files (.rfa .ifc .dwg) [EN] 6818 U-(500) (2CKA110002E3956)

Busch-Wächter® Präsenzmelder BasicLINE Korridor 24 m 2000 W alpinweiß

Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen. Erfassungsbereich (bei 2,5 m Montagehöhe) kreisförmig, bis zu 24 m Durchmesser. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Erfassungsanzeige im Testbetrieb. Mit automatischer Durchgangserkennung. Mit automatischer Empfindlichkeitsanpassung. Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen. Deckeneinbaumontage über beiliegende Staubschutzdose. Einstellelemente frontseitig zugänglich. Mit Teach-In Funktion der Helligkeitsschaltschwelle, IR Handsender erforderlich Überwachungsdichte: 215 Sektoren mit 860 Schaltsegmenten. Ausschaltverzögerung: ca. 10 s - 30 min. oder Kurzzeitimpuls einstellbar. Fernbedienbar über IR Service-Handsender 6843. Verwendung im Außenbereich durch Kombination mit Aufputz-Gehäuse 6888 möglich. Der max. Erfassungsbereich ist abhängig von Montageort und Umgebungsbedingungen. Physikalisch bedingt ist die Erfassungsreichweite bei zentraler Annäherung geringer. Bei Einsatz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899 vorzusehen.
