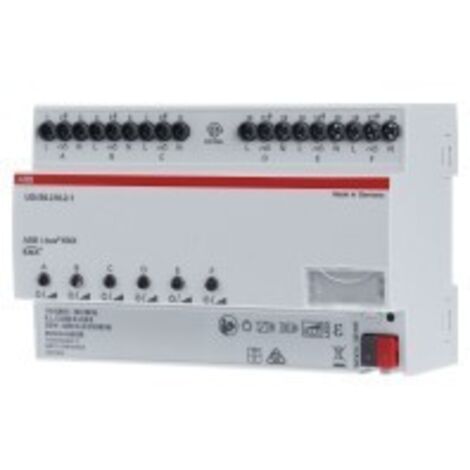

Busch-Jaeger LED-Universaldimmaktor 6 x 210 W/VA 8TE KNX

Busch-Jaeger LED-Dimmer, 6fach, 210 W/VA, REG (UD/S6.210.2.1), 2CKA006197A0049

LED-Dimmer, 6fach, 210 W/VA, REG

Mehrkanal-Universaldimmaktor optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi). Auch zum Dimmen von Glühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren, 230 V-Halogenlampen und dimmbaren Halogen-Energiesparlampen geeignet. Automatische Lasterkennung (deaktivierbar). Separater N-Anschluss pro Kanal. Parallelschaltung der Ausgänge zur Erhöhung der Ausgangsleistung möglich. Ausgänge können beliebig parallel geschaltet werden. Mindestlast: 2W. Manuelle Bedienung am Gerät auch ohne Busspannung oder im unprogrammierten Zustand möglich. Programmierung des Gerätes auch ohne anliegende 230V-Versorgungsspannung möglich. Umfangreiche Test- und Diagnosefunktionen über das i-bus Tool. Schnelle Parametrierung in der ETS durch kopierbare Kanalvorlagen. Mit integriertem Bus-Ankoppler. Nennleistung bei 230 V~ Netzspannung: 230 V~ Glüh- und Halogenlampen: 6 x 210 W/VA bis 1 x 800 W/VA. Dimmbare 230 V~ LEDi: 6 x 210 W/VA bis 1 x 800 W/VA im Phasenabschnitt, 6 x 80 W/VA bis 1 x 240 W/VA im Phasenanschnitt. Induktive L-Trafos mit LED/Niedervolthalogenlampe: 6 x 210 W/VA bis 1 x 800 W/VA. Elektronische C-Trafos mit LED/Niedervolthalogenlampe: 6 x 210 W/VA bis 1 x 800 W/VA. Elektronische LC-Trafos mit LED/Niedervolthalogenlampe: 6 x 80 W/VA bis 1 x 240 W/VA.

LED-Dimmer, 6fach, 210 W/VA, REG

Mehrkanal-Universaldimmaktor optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi). Auch zum Dimmen von Glühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren, 230 V-Halogenlampen und dimmbaren Halogen-Energiesparlampen geeignet. Automatische Lasterkennung (deaktivierbar). Separater N-Anschluss pro Kanal. Parallelschaltung der Ausgänge zur Erhöhung der Ausgangsleistung möglich. Ausgänge können beliebig parallel geschaltet werden. Mindestlast: 2W. Manuelle Bedienung am Gerät auch ohne Busspannung oder im unprogrammierten Zustand möglich. Programmierung des Gerätes auch ohne anliegende 230V-Versorgungsspannung möglich. Umfangreiche Test- und Diagnosefunktionen über das i-bus Tool. Schnelle Parametrierung in der ETS durch kopierbare Kanalvorlagen. Mit integriertem Bus-Ankoppler. Nennleistung bei 230 V~ Netzspannung: 230 V~ Glüh- und Halogenlampen: 6 x 210 W/VA bis 1 x 800 W/VA. Dimmbare 230 V~ LEDi: 6 x 210 W/VA bis 1 x 800 W/VA im Phasenabschnitt, 6 x 80 W/VA bis 1 x 240 W/VA im Phasenanschnitt. Induktive L-Trafos mit LED/Niedervolthalogenlampe: 6 x 210 W/VA bis 1 x 800 W/VA. Elektronische C-Trafos mit LED/Niedervolthalogenlampe: 6 x 210 W/VA bis 1 x 800 W/VA. Elektronische LC-Trafos mit LED/Niedervolthalogenlampe: 6 x 80 W/VA bis 1 x 240 W/VA.

• Farbe: lichtgrau
• Montage- und Betriebsanleitung: Montage- und Betriebsanleitung (.PDF) [DE] UD/S x.xxx.x.1 (2CKA000273B9628)
• Verdrahtungsplan: Anschlussbild (.eps) [XX] UD/S x.x.x.x (9AKK108469A8944)
• Montageart: DIN-Schiene
• Umgebungstemperatur: (Betrieb) -5 ... +45 °C
• Schutzart: IP20
• Datenblatt, technische Information: Produkthandbuch (.PDF) [DE] UD/Sx.xxx.x.1 (2CKA001373B9659)
• Datenblatt, technische Information (Teil 2): Product manual (.PDF) [EN] UD/Sx.xxx.x.1 (2CKA001473B9659)
• Anzahl Ausgänge: 6
• Unterstützte Bussysteme: KNX (TP)
• Produktreihe: KNX
• Übertragungsstandard: Twisted Pair
• Anschlussart: Bus Anschluss
• Bemessungsspannung (Ur): 110 ... 230 V
• Bemessungsbetriebsspannung: 110...230 V
• Hilfsspannung AC/DC: 110 V AC/DC230 V AC/DC
• Bemessungsfrequenz (f): 50/60 Hz
• Lastart: Universal- und LED-NachrüstungRetrofit-LED-Leuchtmittel (LEDi)GlühlampenHochvolt-HalogenlampenNiedervolt-Halogenlampen
• Farbe: lichtgrau
• Breite in Teilungseinheiten: 8.0
• Breite (Netto-Abmessung): 140 mm
• Höhe (Netto-Abmessung): 90 mm
• Tiefe (Netto-Abmessung): 63.5 mm
• Nettogewicht: 459 g
• EPLAN Daten: EPLAN EDZ Universal Dim Actuators (9AAC189180_EPLAN)
