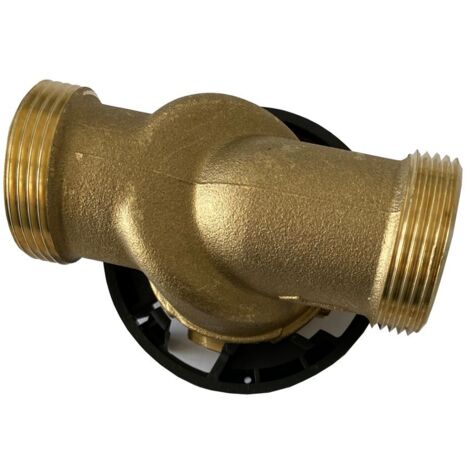

BWT Anschluss-Modul ohne Druckminderer 3/4"x100 Anschlussstück mit Sicherungsring, HACCP, bleifrei
Das BWT Anschluss-Modul ohne Druckminderer 3/4"x100 ist ein hochwertiges Anschlussstück mit Sicherungsring, das für den Schnellanschluss von Wasseraufbereitungsgeräten konzipiert wurde. Gefertigt aus bleifreiem Messing und geeignet für den Einbau in waagerechte oder senkrechte Rohrleitungen, erfüllt es die Anforderungen der HACCP-Richtlinien. Es dient als zentrale Schnittstelle für Filter, Weichwasseranlagen, Dosiergeräte und physikalische Behandlungsgeräte.
Welche Materialien und Konstruktionsmerkmale zeichnen das Modul aus?
Das BWT Anschluss-Modul besteht aus bleifreiem Messing-Kokillenguss gemäß DIN EN 1982 und 50930-6. Der Werkstoff CuZn21Si3P (CW724R) stellt eine hohe Materialqualität und Langlebigkeit sicher. Die Anschlussverschraubungen sind ebenfalls aus bleifreiem Messing gefertigt. Eine Dichtung aus Kunststoff, mit einer primären Spindeldichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM), sorgt für zuverlässige Abdichtung. Ein Sicherungsring aus hochwertigem Kunststoff verhindert ein unbeabsichtigtes Lösen des angeschlossenen Gerätes. Das Modul ist unbehandelt und verfügt über keinen zusätzlichen Oberflächenschutz.
Für welche Anwendungen ist das Anschluss-Modul geeignet?
Das Anschluss-Modul ist speziell für den Einsatz mit Wasseraufbereitungsgeräten wie Filtern, Weichwasseranlagen, Dosiergeräten und physikalischen Behandlungsgeräten entwickelt. Es ist für den Anschluss an Rohrleitungen mit einer Anschlussnennweite von 20 DN (3/4 Zoll) ausgelegt. Die Installation kann flexibel in waagerecht oder senkrecht verlaufenden Rohrleitungen erfolgen. Das Modul ist für Flüssigkeiten geeignet, jedoch nicht für Gase oder Dampf.
Welche technischen Daten sind relevant?
Das BWT Anschluss-Modul ist für einen Nenndruck (PN) von 16 bar ausgelegt. Die maximale Wassertemperatur beträgt 30 Grad Celsius. Die Baulänge mit Verschraubungen misst 184 mm. Es verfügt über metrische Außengewindeanschlüsse und ist freistromfähig. Eine Rückflusssicherung nach EN 1717 vom Typ EB ist integriert.
Technische Daten
- Anschlussnennweite: 20 DN (3/4 Zoll)
- Nenndruck (PN): 16 bar
- Wassertemperatur max.: 30 °C
- Baulänge mit Verschraubungen: 184 mm
- Werkstoff Gehäuse: Messing (CuZn21Si3P, CW724R)
- Dichtung: Kunststoff, primäre Spindeldichtung EPDM
- Anschlussart: Außengewinde (metrisch)
- Rückflusssicherung: EB nach EN 1717
- Freistromfähig: Ja
- Geeignet für Flüssigkeiten: Ja
Das BWT Anschluss-Modul ohne Druckminderer 3/4"x100 bietet eine zuverlässige und sichere Lösung für den Anschluss von Wasseraufbereitungsgeräten. Mit seiner robusten Ausführung aus bleifreiem Messing, einem Nenndruck von 16 bar und einer maximalen Wassertemperatur von 30 Grad Celsius ist es eine langlebige Komponente für diverse Anwendungen in der Haustechnik.
Produktspezifikation
- Hersteller-Warengruppe: Filter - Installationstechnik
- Hersteller-Produktgruppe: HydroModul
- Hersteller-Artikelnummer: 125596761
- Oberflächenschutz: unbehandelt
- Anschluss 1: Außengewinde (metrisch)
- Anschluss 2: Außengewinde (metrisch)
- Werkstoff des Gehäuses: Messing
- Dichtung: Kunststoff
- Bedienung: ohne
- Rechtwinklige Ausführung: nein
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: nein
- Rückflusssicherung nach EN 1717: EB
- Edelstahlsitzring: nein
- Unter Druck austauschbare Spindelabdichtung: nein
- Spindelgewinde außerhalb des Mediums: nein
- Totraumfrei: nein
- Druckstufe Artikel: PN 16
- Spindel und/oder Handrad ansteigend: nein
- Balgventil: nein
- Mit Entleerungsventil: nein
- Selbstverschließend: nein
- Freistrom: ja
- Länge Anschluss 1: 184
- Geeignet für Dampf: nein
- Mit Rückstromsicherung: nein
- Mit Kupplungsanschluss 1: ja
- Mit Kupplungsanschluss 2: nein
- Mit Standanzeiger: nein
- Mediumtemperatur (Dauerbetrieb): 5 - 65
- Nenndurchmesser: 3 Zoll (80)
- Werkstoffgüte des Gehäuses: CuZn21Si3P (CW724R)
- Nennbaugröße: DIN
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Federschließend (NC): nein
- Federöffnend (NO): nein
- Ausführung des Ventils: Loser Ventil
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Typenzulassung nach BBR/EKS: nein
Eigenschaften
- MarkeBWT
- MaterialMessing
- Menge pro Pack1
- VerbindungskonfigurationAußengewinde
- Form des Fittings/ des AnschlussesGerader Verbinder
- HaupttypAußengewinde
- Dichtung enthaltenJa
- AnschlussmaterialMessing
- Gewicht1120 g
- Maximaler Druck16 bar
- Druck16 bar
- Art der VerbindungSchnell
- Verwendungszweck der VerbindungFür Heizkörper
- ManoMano Art.-NrME95998027
- MMID951886450796
- Herstellerreferenz125596761
- EAN9022000017582
