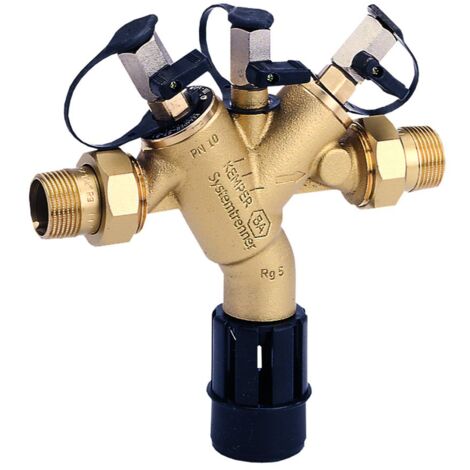

BWT Multimat Systemtrenner DN 20 3,5m3/h, 260mm, Druckverlust 1 bar, 11932

BWT Multimat Systemtrenner DN 20 3,5m3/h, 260mm, Druckverlust 1 bar, 11932

Der BWT Multimat Systemtrenner DN 20 ist eine zuverlässige und energieeffiziente Lösung zur Verhinderung des Rückflusses von Nichttrinkwasser in das Trinkwassernetz. Mit einer Nenndurchflussleistung von 3,5 m3/h und einer kompakten Einbaulänge von 260 mm ist dieses Gerät ideal für Installationen, die einen sicheren Schutz der Trinkwasserqualität erfordern. Er arbeitet ohne Fremdenergie und ist für einen Nenndruck von PN 10 sowie eine maximale Mediumtemperatur von 60 °C ausgelegt.

Wie funktioniert der BWT Multimat Systemtrenner?

Der BWT Multimat Systemtrenner DN 20 schützt das Trinkwassernetz effektiv vor Verunreinigungen. In Ruhestellung, wenn keine Wasserentnahme erfolgt, sind beide Rückflussverhinderer sowie das Entlastungsventil geschlossen. Bei Wasserentnahme öffnen sich die Rückflussverhinderer, während das Entlastungsventil geschlossen bleibt. Fällt beim Rücksaugen der Druck auf der Zulaufseite ab, öffnet das Entlastungsventil und lässt Wasser aus der Mittelkammer ablaufen, bis das Druckgleichgewicht wiederhergestellt ist. Dieses System verhindert zudem den Eintrag von Luft in das Leitungsnetz.

Aus welchen Materialien besteht der Systemtrenner?

Das Gehäuse des BWT Multimat Systemtrenners DN 20 besteht aus robustem Rotguss, was eine hohe Langlebigkeit und Korrosionsbeständigkeit sichert. Die Membrane ist aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt, einem Material, das für seine Beständigkeit gegenüber Wasser und Temperaturschwankungen bekannt ist. Feder und Ventilsitz sind aus hochwertigem Edelstahl hergestellt, um eine präzise Funktion und lange Lebensdauer zu sichern. Verschließbare Anschlüsse für Druckmessgeräte befinden sich am Eingang, in der Mittelkammer sowie am Ausgang.

Welche Merkmale zeichnen den BWT Multimat Systemtrenner aus?

Der Systemtrenner ist zugelassen wie Rohrtrenner der Einbauart 2 und für die Gefahrenklassen 1 bis 4. Er zeichnet sich durch einen einfachen Aufbau aus und ist eine preiswerte Alternative zu herkömmlichen Rohrtrennern. Er ist mit einem Rückflussverhinderer am Wassereingang, einem Entlastungsventil in der Mittelkammer und einem Rückflussverhinderer am Wasserausgang ausgestattet.

Technische Daten

• Nennweite: DN 20
• Anschlussgewinde Verschraubung: R 3/4
• Nenndruck: PN 10 bar
• Maximale Mediumtemperatur: 60 °C
• Durchflussleistung: 3,5 m3/h
• Druckverlust: 1,0 bar
• Einbaulänge: 260 mm
• Einbauhöhe: 220 mm
• Abwasseranschluss: O 50 mm
• Gewicht: 1,55 kg

Der BWT Multimat Systemtrenner DN 20 bietet einen effektiven und zuverlässigen Schutz für das Trinkwassernetz. Seine robuste Bauweise aus Rotguss und Edelstahl, kombiniert mit einer EPDM-Membrane, sichert eine lange Lebensdauer und präzise Funktion. Mit einer Durchflussleistung von 3,5 m3/h, einem Nenndruck von PN 10 bar und einer maximalen Mediumtemperatur von 60 °C ist er eine bewährte Komponente für die Installationstechnik, die ohne Fremdenergie auskommt.

Produktspezifikation

• Hersteller-Artikelnummer: 11932
• Hersteller-Warengruppe: Installationstechnik - GIT
• Hersteller-Produktgruppe: Systemtrenner
• Nenndurchsatz: 3
• Einbaulänge: 260
• Druckabfall bei Nenndurchfluss: 1
• Ruhestellung: Trennstellung
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 60
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Trinkwasserkonform nach UBA: Ja
