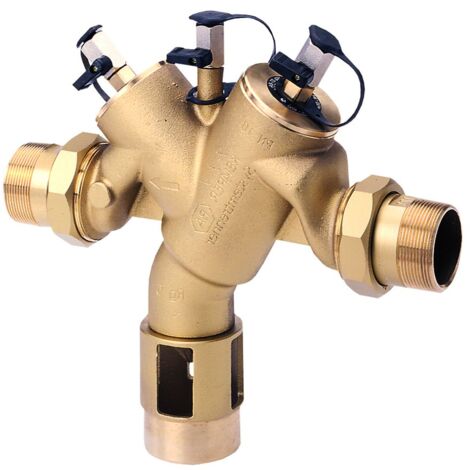

BWT Multimat Systemtrenner DN 40 1 1/2" 16m3/h, 370mm, Druckverlust 1 bar, 11935

BWT Multimat Systemtrenner DN 40 1 1/2" 16m3/h, 370mm, Druckverlust 1 bar, 11935

Der BWT Multimat Systemtrenner DN 40 1 1/2" ist ein zuverlässiges Gerät zur Verhinderung des Rückflusses von Nichttrinkwasser in das Trinkwassernetz. Er bietet eine Durchflussleistung von 16,0 m³/h bei einem Druckverlust von 1,0 bar und ist für einen Nenndruck von PN 10 sowie eine maximale Mediumtemperatur von 60 °C ausgelegt. Mit einer Einbaulänge von 370 mm eignet sich dieser Systemtrenner für vielfältige Installationsanforderungen.

Wie funktioniert der BWT Multimat Systemtrenner?

Der BWT Multimat Systemtrenner arbeitet ohne Fremdenergie und verhindert das Eintragen von Luft in das Leitungsnetz. In Ruhestellung, wenn keine Wasserentnahme erfolgt, sind beide Rückflussverhinderer sowie das Entlastungsventil geschlossen. Bei Durchfluss öffnen sich die Rückflussverhinderer, während das Entlastungsventil geschlossen bleibt. Fällt der Druck auf der Zulaufseite, öffnet das Entlastungsventil und lässt Wasser aus der Mittelkammer ablaufen, bis das Druckgleichgewicht der Membrane wiederhergestellt ist. Dies verhindert effektiv das Rücksaugen von Nichttrinkwasser in das Trinkwassernetz.

Aus welchen Materialien besteht der Systemtrenner?

Das Gehäuse des Systemtrenners besteht aus Rotguss. Die Membrane ist aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt, während Feder und Ventilsitz aus Edelstahl bestehen. Diese Materialkombination sorgt für eine langlebige und korrosionsbeständige Konstruktion.

Welche Anschluss- und Einbaudetails sind zu beachten?

Der Systemtrenner verfügt über eine Nennweite von DN 40 mit einem Anschlussgewinde R 1 1/2. Die Einbaulänge beträgt 370 mm, die Einbauhöhe 310 mm und die Einbauhöhe von der Rohrmitte bis zum Ablauf misst 178 mm. Verschließbare Anschlüsse für Druckmessgeräte sind an Eingang, Mittelkammer und Ausgang vorhanden, was die Überwachung des Systems erleichtert. Der Abwasseranschluss hat einen Durchmesser von 70 mm.

Welche Eigenschaften und Zulassungen zeichnen den Systemtrenner aus?

Der BWT Multimat Systemtrenner ist für einen Nenndruck von PN 10 bar ausgelegt und kann Medien mit einer maximalen Temperatur von 60 °C verarbeiten. Er ist als Rohrtrenner der Einbauart 2 zugelassen und für Gefahrenklassen 1 bis 4 geeignet. Der Systemtrenner zeichnet sich durch einen einfachen Aufbau aus und ist preiswerter als herkömmliche Rohrtrenner. Ein Druckregler oder Absperrventil ist nicht integriert.

Technische Daten

• Nennweite: DN 40 mm
• Anschlussgewinde Verschraubung: R 1 1/2
• Nenndruck: PN 10 bar
• Maximale Temperatur: 60 °C
• Durchflussleistung: 16,0 m³/h
• Druckverlust: 1,0 bar
• Einbaulänge: 370 mm
• Einbauhöhe: 310 mm
• Einbauhöhe Rohrmitte bis Ablauf: 178 mm
• Abwasseranschluss: Ø 70 mm
• Gewicht: 5,2 kg

Der BWT Multimat Systemtrenner DN 40 1 1/2" bietet eine sichere Lösung zum Schutz des Trinkwassernetzes vor Verunreinigungen. Seine robuste Bauweise aus Rotguss und Edelstahl, kombiniert mit einer EPDM-Membran, sorgt für eine lange Lebensdauer. Mit einer Durchflussleistung von 16,0 m³/h und einem Nenndruck von PN 10 ist dieses Gerät eine effiziente Wahl für Anwendungen, die eine sichere Trennung von Trink- und Nichttrinkwasser erfordern.

Produktspezifikation

• Hersteller-Artikelnummer: 11935
• Hersteller-Warengruppe: Installationstechnik - GIT
• Hersteller-Produktgruppe: Systemtrenner
• Antriebsart: Feder
• Einbaulänge: 370
• Ruhestellung: Trennstellung
• Absperrung: Eingang
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 60
• Mit Druckregler: nein
• Mit Absperrventil: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Trinkwasserkonform nach UBA: Ja
