Allgemeine Beschreibung

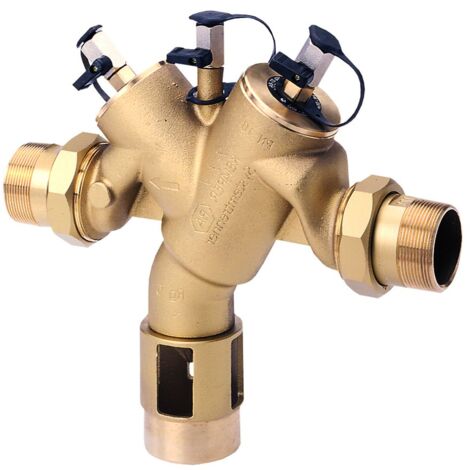

Der BWT Multimat Systemtrenner DN 50 ist eine zuverlässige Lösung zur Sicherstellung der Trinkwasserhygiene. Mit einer Durchflussleistung von 16,0 m³/h und einer Einbaulänge von 394 mm verhindert dieses Gerät effektiv das Rückfließen von Nichttrinkwasser in das Trinkwassernetz. Er ist für den Einsatz in Gefahrenklassen 1 bis 4 zugelassen und zeichnet sich durch seinen robusten Aufbau aus. Fremdenergie ist für den Betrieb nicht erforderlich, und es kann keine Luft in das Leitungsnetz gelangen.Technische daten
- Nennweite: DN 50 mm
- Anschlussgewinde Verschraubung: R 2
- Nenndruck: PN 10 bar
- Maximale Mediumtemperatur: 60 °C
- Durchflussleistung: 16,0 m³/h
- Druckverlust: 1,0 bar
- Einbaulänge: 394 mm
- Bauhöhe: 310 mm
- Einbauhöhe Rohrmitte bis Ablauf: 178 mm
- Gewicht: 5,3 kg
Kompatibilität und Zubehör
- Geeignet für Trinkwasser: ja
- Trinkwasserkonform nach UBA: Ja
Installation
Der Systemtrenner verfügt über eine Nennweite von DN 50 mit einem Anschlussgewinde R 2. Der Abwasseranschluss ist als Y-Stück mit 70 mm Dimension ausgeführt.
Anwendung
Der BWT Multimat Systemtrenner DN 50 arbeitet nach dem Prinzip der Trennstellung. In Ruhestellung, also ohne Wasserentnahme, sind beide integrierten Rückflussverhinderer sowie das Entlastungsventil geschlossen. Bei Wasserentnahme öffnen sich die Rückflussverhinderer, während das Entlastungsventil geschlossen bleibt. Im Falle eines Rücksaugens fällt der Druck auf der Zulaufseite ab, wodurch das Entlastungsventil öffnet und Wasser aus der Mittelkammer abfließen lässt, bis das Druckgleichgewicht wiederhergestellt ist.
Weitere Informationen
- Material Gehäuse: Rotguss
- Material Membrane: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Material Feder und Ventilsitz: Edelstahl
- Ruhestellung: Trennstellung
- Druckabfall bei Nenndurchfluss: 1 bar
