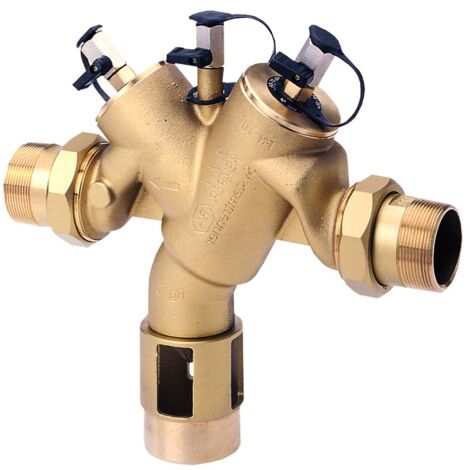

BWT Multimat Systemtrenner DN 65 Flansch 35m3/h, 460mm, Druckverlust 1 bar, 11937

BWT Multimat Systemtrenner DN 65 Flansch 35m3/h, 460mm, Druckverlust 1 bar, 11937

Der BWT Multimat Systemtrenner DN 65 Flansch ist eine zuverlässige Lösung zur Sicherung des Trinkwassernetzes. Mit einem Nenndurchmesser von DN 65, einer Durchflussleistung von 35 m³/h und einer Einbaulänge von 460 mm verhindert dieses Gerät effektiv das Rückfließen von Nichttrinkwasser. Es ist für einen Nenndruck von PN 10 und eine maximale Mediumtemperatur von 60 °C ausgelegt. Die robuste Bauweise mit pulverbeschichtetem Gusseisengehäuse bietet Langlebigkeit und Schutz vor Korrosion.

Wie schützt der BWT Multimat Systemtrenner das Trinkwassernetz?

Der Systemtrenner Multimat DN 65 von BWT dient der Verhinderung des Rückfließens von Nichttrinkwasser in das Trinkwassernetz. In Ruhestellung, d.h. wenn keine Wasserentnahme erfolgt, sind beide Rückflussverhinderer sowie das Entlastungsventil geschlossen. Bei Durchfluss sind beide Rückflussverhinderer geöffnet und das Entlastungsventil geschlossen. Fällt beim Rücksaugen der Druck auf der Zulaufseite, öffnet das Entlastungsventil und lässt Wasser aus der Mittelkammer ablaufen, bis das Druckgleichgewicht der Membrane wiederhergestellt ist. Dies stellt sicher, dass kein Nichttrinkwasser in das Trinkwassernetz gelangt.

Welche besonderen Merkmale bietet der Systemtrenner?

Der BWT Multimat Systemtrenner benötigt keine Fremdenergie für seinen Betrieb. Er verhindert zudem, dass Luft in das Leitungsnetz eingetragen wird. Das Gerät besitzt eine Zulassung wie Rohrtrenner der Einbauart 2 und für die Gefahrenklassen 1 bis 4. Sein einfacher Aufbau macht ihn zu einer preiswerten Alternative zu herkömmlichen Rohrtrennern.

Aus welchen Komponenten besteht der Systemtrenner?

Das Gehäuse des Systemtrenners ist aus Gusseisen gefertigt und pulverbeschichtet. Die Membrane besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), während Feder und Ventilsitz aus Edelstahl gefertigt sind. Der Systemtrenner ist mit verschließbaren Anschlüssen für Druckmessgeräte am Eingang, in der Mittelkammer und am Ausgang ausgestattet. Er beinhaltet zudem einen Rückflussverhinderer am Wassereingang, ein Entlastungsventil in der Mittelkammer und einen Rückflussverhinderer am Wasserausgang.

Technische Daten

• Nennweite: DN 65
• Nenndruck: PN 10 bar
• Maximale Mediumtemperatur: 60 °C
• Durchflussleistung: 35,0 m³/h
• Druckverlust: 1,0 bar
• Einbaulänge: 460 mm
• Einbauhöhe: 321 mm
• Werkstoff Gehäuse: Gusseisen, pulverbeschichtet
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Gewicht: 37,1 kg

Der BWT Multimat Systemtrenner DN 65 Flansch bietet eine zuverlässige und energieeffiziente Lösung zur Sicherung der Trinkwasserqualität. Mit seiner robusten Bauweise aus Gusseisen und Edelstahl, einer Durchflussleistung von 35 m³/h und der Fähigkeit, bei einem Nenndruck von PN 10 und bis zu 60 °C zu arbeiten, stellt er eine wichtige Komponente in der Haustechnik dar. Seine einfache Installation und die effektive Rückflusssicherung machen ihn zu einer praktischen Wahl für diverse Anwendungen.

Produktspezifikation

• Hersteller-Artikelnummer: 11937
• Hersteller-Warengruppe: Installationstechnik - GIT
• Hersteller-Produktgruppe: Systemtrenner
• Bauhöhe: 321
• Oberflächenschutz: pulverbeschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Einbaulänge: 460
• Ruhestellung: Trennstellung
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 60
• Nenndurchmesser Anschluss 2: DN 65
• Mit Druckregler: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nenndurchmesser Anschluss 1: DN 65
• Trinkwasserkonform nach UBA: Ja
