Allgemeine Beschreibung

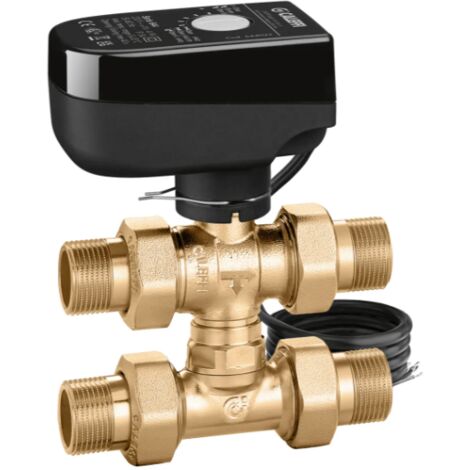

Das motorisierte Drei-Wege-Kugel-Zonenventil mit teleskopischem Bypass-T-Stück von Caleffi ermöglicht die automatische Absperrung der Wärmeträgerflüssigkeit in Klima- und Sanitäranlagen. Die hohe hydraulische Leistung dieser Ventilserie in Verbindung mit den kompakten Abmessungen und der einfachen Handhabung bei der Installation machen es besonders geeignet für Zonenheizungsanlagen.Technische daten
- Artikelcode: 644452
- Betriebsdruck: Pmax: 10 bar
- Δp max: 10 bar
- Temperaturbereich: -5 bis 110 °C
- Abstand zwischen den Anschlüssen: einstellbar zwischen 49 und 63 mm
- Spannungsversorgung: 230 V (AC)
- Leistungsaufnahme: 4 VA
- Kontaktleistung des Hilfsmikroschalters: 0,8 A (230 V)
- Umgebungstemperaturbereich: 0 bis 55 °C
- Schutzart: IP 54
- Betriebszeit: 40 s (90° Drehung)
- Länge des Stromkabels: 100 cm
- Kv (m³/h) gerade: 10,3
- Kv (m³/h) by-pass: 1,2
Kompatibilität und Zubehör
- T-Stück komplett mit Düse U6
- Komplett mit Motor mit 3-Kontakt-Steuerung
- Mit Hilfs-Mikroschalter
Weitere Informationen
- Gehäuse: Messing EN 12165 CW617N
- Kugel: Messing EN 12164 CW614N, verchromt
- Kugelhydraulikdichtung: PTFE mit EPDM O-Ring
- Steuerstangenhydraulikdichtung: doppelter EPDM O-Ring
- Kugelhydraulikdichtung: EPDM O-Ring
