Allgemeine Beschreibung

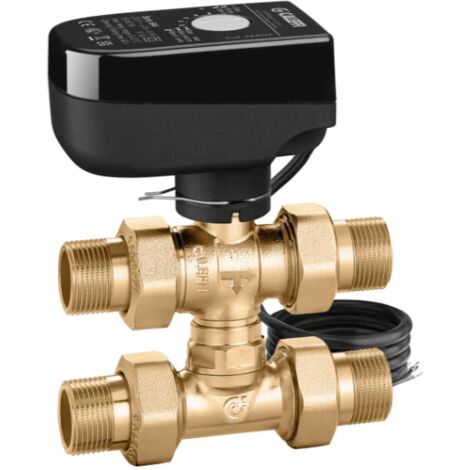

Das motorisierte Dreiwege-Kugelzonenventil mit teleskopischem Bypass-T-Stück von Caleffi ermöglicht die automatische Absperrung der Wärmeträgerflüssigkeit in Klima- und Sanitäranlagen. Die hohe hydraulische Leistung dieser Ventilserie, kombiniert mit kompakten Abmessungen und einfacher Installation, macht es besonders geeignet für Zonenheizungsanlagen.Technische daten
- Artikelcode: 644454
- Betriebsdruck: Pmax 10 bar
- Δp max: 10 bar
- Temperaturbereich: -5 bis 110 °C
- Abstand zwischen den Anschlüssen: einstellbar zwischen 49 und 63 mm
- Spannungsversorgung: 24 V (AC)
- Leistungsaufnahme: 4 VA
- Kontaktleistung des Hilfsmikroschalters: 0,8 A (230 V)
- Umgebungstemperaturbereich: 0 bis 55 °C
- Schutzart: IP 54
- Betriebszeit: 40 s (90° Drehung)
- Länge des Stromkabels: 100 cm
- Kv (m3/h) gerade: 10,3
- Kv (m3/h) by-pass: 1,2
Kompatibilität und Zubehör
- T-Stück komplett mit Düse U6
- Komplett mit Motor mit 3-Kontakt-Steuerung
- Mit Hilfs-Mikroschalter
Weitere Informationen
Gehäuse: Messing EN 12165 CW617N
Kugel: Messing EN 12164 CW614N, verchromt
Kugelhydraulikdichtung: PTFE mit EPDM O-Ring
Steuerstangenhydraulikdichtung: doppelter EPDM O-Ring
Kugelhydraulikdichtung: EPDM O-Ring
