Magall Canbus Lastwiderstand – P21/5W / BAY15D / 1157

Widerstandsadapter für 12V-Installationen, verwendet beim Einbau von P21/5W LED-Lampen (BAY15D / 1157) in Fahrzeuge mit einem System zur Überwachung durchgebrannter Lampen (Canbus oder klassische Lastdiagnose).

Das Produkt verfügt über eine werkseitige BAY15D-Fassung und einen 1157-Stecker, was eine Plug & Play-Installation ermöglicht – ohne Löten, Kabelschneiden oder Eingriffe in die Originalinstallation des Fahrzeugs.

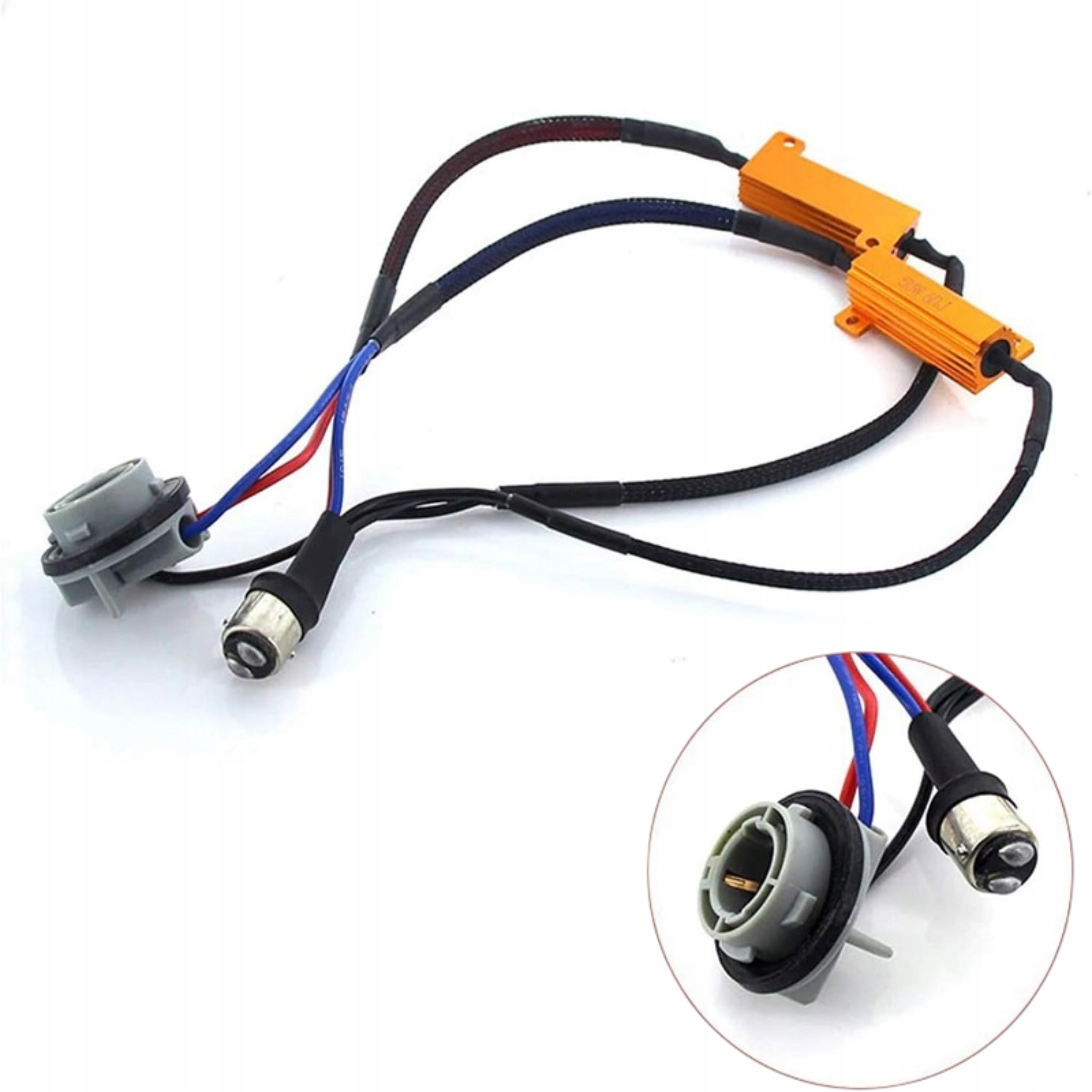

Das Foto zeigt die Version mit zwei Widerständen, die für den Betrieb von zwei Schaltungen:

• Positionslicht (5W),
• Brems-/Rücklicht (21W).
• Wie funktioniert es?

  Canbus-Widerstand:

  Widerstände versorgen die LED nicht mit Strom und leuchten nicht – die absorbierte Energie wird in Wärme umgewandelt, was ein normales Phänomen ist.

• erzeugt zusätzliche elektrische Last,
• stabilisiert beide Stromkreise (Position + Stopp),
• beseitigt Diagnosefehler.
• Meldung über durchgebrannte Glühbirne,
• Fehlfunktion der Bremslichter,
• Flackern oder Fehlen eines der Beleuchtungsmodi.
• P21/5W-LED-Lampen verbrauchen deutlich weniger Strom als herkömmliche 21/5W-Halogenlampen, was Folgendes verursachen kann:

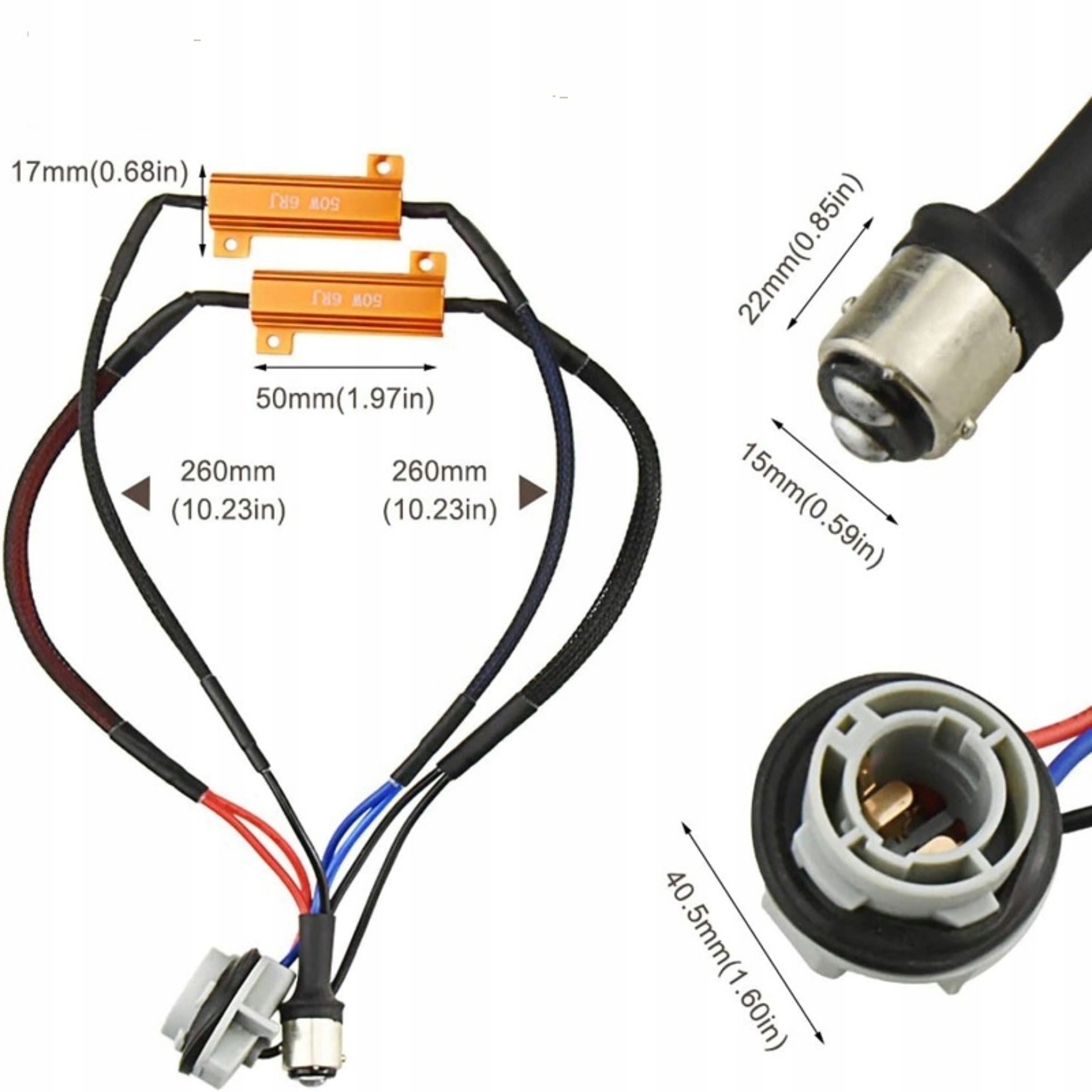

Technische Parameter:

• Marke: magall
• Anschlusstyp: P21/5W / BAY15D / 1157
• Widerstand: 2 × 8 Ω
• Nennleistung: 2 × 50 W
• Betriebsspannung: 12 V
• Typ: CAN-Bus-Lastwiderstand
• Gehäuse: Aluminium (Kühlkörper)
• Montage: Plug & Play

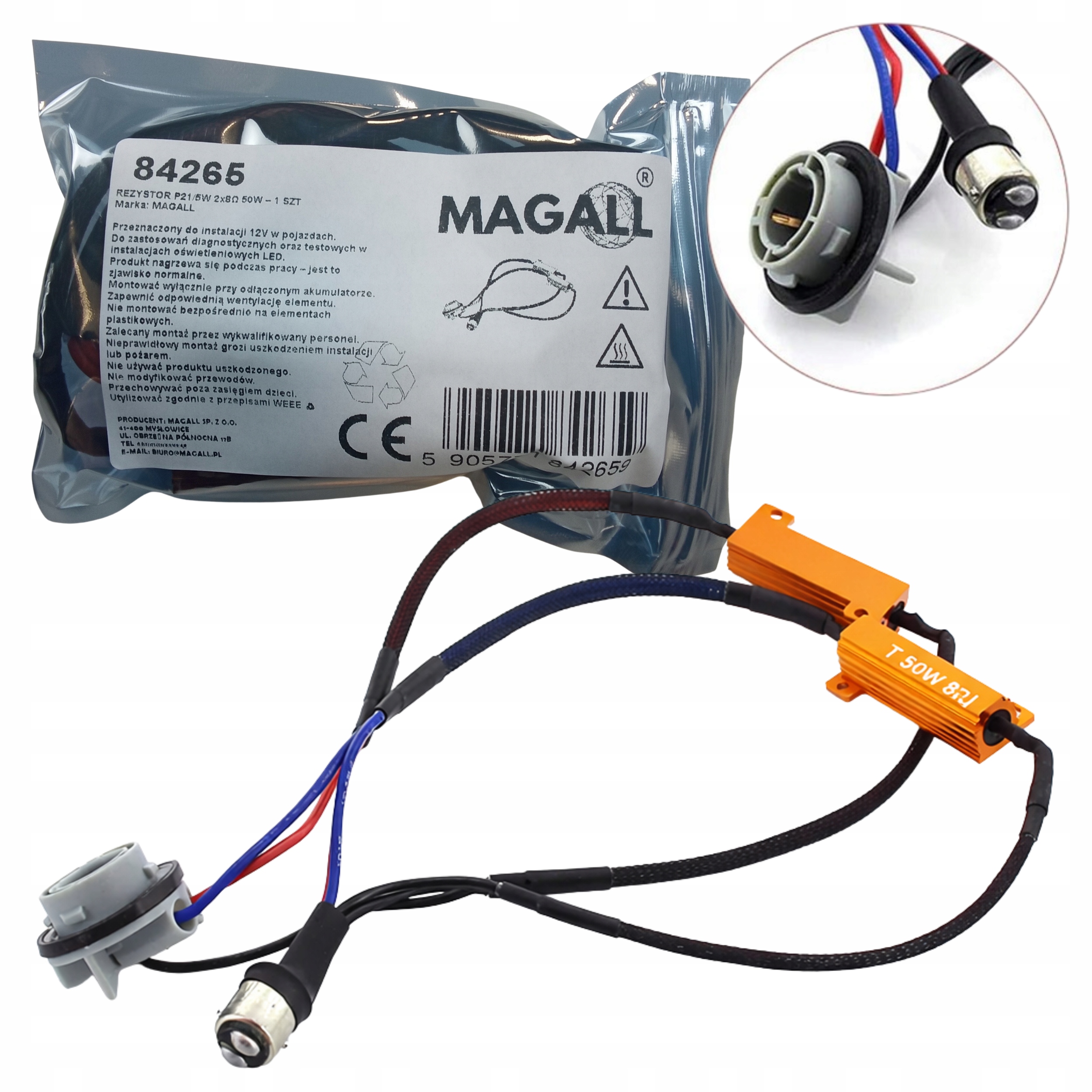

• Kit: 1 Set (Adapter + 2 Widerstände)

Betriebseigenschaften:

Jeder 8-Ω-Widerstand erzeugt eine zusätzliche Last:

• ca. 18 W bei 12 V
• ca. 24–26 W bei 13,8–14,4 V

Die Verwendung von zwei Widerständen ermöglicht den separaten Betrieb von:

• Schaltkreis 5 W (Position),
• Schaltkreis 21 W (Stopp),

was bei Zweifadenlampen P21/5 W entscheidend ist.

⚠️ Die Betriebseffizienz hängt ab von:

• Fahrzeugmodell und -baujahr,
• Algorithmus des Diagnosesystems,
• tatsächlicher Leistungsaufnahme der verwendeten LED-Lampe.

• Wir entkräften die 2 häufigsten Mythen über CAN-Bus-Widerstände

  ? Mythos 1: "Der Widerstand erhitzt sich - "Es ist ein Defekt"

  Fakt: Das Erhitzen eines Widerstands ist ein normales Phänomen.

  Ein Widerstand erzeugt elektrischen Widerstand und wandelt einen Teil der elektrischen Energie in Wärme um – genau deshalb wird er in der Anlage verwendet.

  Das ist genauso selbstverständlich wie die Tatsache, dass:

  Deshalb hat der Widerstand ein Aluminiumgehäuse und muss auf einer Metalloberfläche montiert werden.

  Erhitzen bedeutet, dass das Element ordnungsgemäß funktioniert.

  ? Mythos 2: "Je mehr Watt (W), desto leistungsstärker der Widerstand"

  Fakt: Die Angabe in Watt (W) bestimmt nicht die Stromaufnahme, sondern die maximale Wärmemenge, die der Widerstand abgeben kann."

  Der Widerstand kann die Wärme sicher abführen..

  Einfach ausgedrückt:

  Hochleistungswiderstand:

  ✔️Zusammenfassung:

  Der CAN-Bus-Widerstand soll sich erwärmen, und die Leistungsangabe (W) gibt lediglich Auskunft darüber, wie sicher er sich erwärmen kann.

• verändert nicht die Funktion der Anlage,
• erhöht nicht die Stromaufnahme,
• gewährleistet niedrigere Betriebstemperatur und längere Lebensdauer.
• Ω (Ohm) bestimmt die Funktion des Widerstands,
• W (Watt) bestimmt seine Sicherheit und Haltbarkeit.
• Das Bügeleisen wird beim Gebrauch heiß.
• Der Wasserkocher wird heiß, wenn kochendes Wasser.

canbus – Wie es funktioniert und warum es für LED-Lampen wichtig ist

Der CAN-Bus (Controller Area Network Bus) ist ein internes Kommunikationsnetzwerk im Fahrzeug, das es elektronischen Modulen (z. B. dem Bordcomputer BCM – Body Control Module) ermöglicht, Daten ohne zusätzliche Verkabelung auszutauschen.

Der Computer prüft nicht, ob die Lampe tatsächlich leuchtet – er misst den Stromverbrauch und den Widerstand.

• Test beim Einschalten der Zündung: Der Computer sendet einen kurzen Impuls und prüft, ob der Widerstand innerhalb des sogenannten Akzeptanzfensters liegt – d. h. innerhalb des zulässigen Wertebereichs.
• Kontinuierliche Messung während der Fahrt: In moderneren Fahrzeugen überwacht das BCM permanent den Strom. Wenn eine LED-Lampe andere Eigenschaften als eine Halogenlampe aufweist (z. B. einen geringeren Stromverbrauch), kann das System dies als Fehler erkennen und eine Meldung über eine defekte Lampe anzeigen.

In der Praxis haben verschiedene Fahrzeuge unterschiedliche Toleranzbereiche und CAN-Bus-Standards – sie unterscheiden sich unter anderem in der Datenübertragungsgeschwindigkeit, der Testmethode für die Schaltung sowie den Anforderungen an Widerstand und Leistungsaufnahme.

Daher ist die Aussage, dass eine bestimmte LED-Lampe „CAN-Bus hat“ oder „keinen CAN-Bus hat“, eine Vereinfachung. Es hängt alles von der Toleranz des Fahrzeugdiagnosesystems und den Parametern der LED-Lampe selbst ab.

Ein Beispiel für die Funktionsweise:

Eine H7-Halogenlampe hat einen Widerstand von 3,6 Ω

1.

• Eine H7-LED-Lampe hat beispielsweise einen Widerstand von 10 Ω
• Fahrzeug A (zulässiger Bereich) 2,5–7 Ω - Fehler
• Fahrzeug B (zulässiger Bereich) 2–12 Ω - kein Fehler
• Fahrzeug C (zulässiger Bereich) 3–5 Ω - Fehler

2.

• Eine H7-LED-Lampe hat beispielsweise einen Widerstand von 6 Ω
• Fahrzeug A (zulässiger Bereich) 2,5–7 Ω - Kein Fehler
• Fahrzeug B (zulässiger Bereich) 2–12 Ω - kein Fehler
• Fahrzeug C (zulässiger Bereich) 3–5 Ω - Fehler

3.

• Beispiel: Eine H7-LED-Lampe hat einen Widerstand von 2,5 Ω
• Fahrzeug A (zulässiger Bereich) 2,5–7 Ω - kein Fehler
• Fahrzeug B (zulässiger Bereich) 2–12 Ω - kein Fehler
• Fahrzeug C (zulässiger Bereich) 3–5 Ω - Fehler (Kurzschluss)

Jetzt wissen Sie, warum dieselben Lampen bei manchen Nutzern fehlerfrei funktionieren, während bei anderen der Bordcomputer ein Problem meldet.

In unseren Angeboten bieten wir genau Technische Parameter, um die Auswahl von Glühbirnen für ein bestimmtes Automodell zu erleichtern und Missverständnisse zu vermeiden.
