Produktinformationen

Beschreibung

Allgemeine Beschreibung

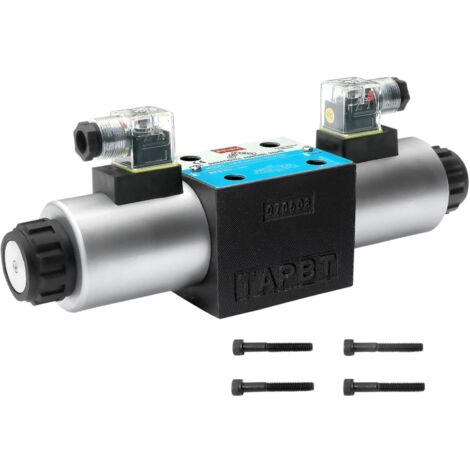

Das CETOP5/NG10 Magnetventil ist ein magnetbetriebenes hydraulisches Wegeventil mit Dreistellungen, das für das Starten, Stoppen und Lenken des Ölflusses konzipiert ist. Es bietet eine hohe Durchflussrate von bis zu 120 l/min und ist mit doppelten 24-V-Spulen ausgestattet. Die abnehmbare DIN-Stecker mit durchsichtiger Abdeckung, Kabelverschraubung und LED-Anzeige sorgt für eine einfache Handhabung und Überwachung.

Technische daten

Max. Druck P, A, B: 31,5 MPa (350 bar / 4500 psi)

Max. Durchflussmenge: 120 l/min

Arbeitsdruck T-Anschluss: 16 MPa

Doppelmagnettyp

Gewicht: 6,2 kg

Hydraulikflüssigkeit: Mineralöl

Dichtungsmaterial: NBR-Dichtungen

Temperaturbereich: -30 bis +80 °C

Viskositätsbereich: 2,8 bis 500 mm²/s

Ölreinheitsklasse nach ISO 4406: Klasse 20/18/15

Kompatibilität und Zubehör

Verteiler-Unterplatte CETOP5/NG10

Seitenanschluss P, T, A, B

Anschlussgröße: 1/2 Zoll BSP

Installation

Die Verteiler-Unterplatte wurde entwickelt, um Ventile am Stahlverteiler zu ersetzen und als Druckrohling zu dienen.

Die Konstruktion aus geschmiedetem Stahl gewährleistet eine zuverlässige Verbindung und Sicherheit.

Anwendung

Geeignet für hydraulische Systeme, die präzise Steuerung und hohe Sicherheit erfordern.

Ideal für Anwendungen, bei denen ein zuverlässiges Magnetventil zur Steuerung des Ölflusses benötigt wird.

Weitere Informationen

Lebenslange Garantie auf mechanische Komponenten und 3 Jahre Garantie auf die Elektrik.

Rechnung mit ausgewiesener Mehrwertsteuer liegt jedem Verkauf bei.

Eigenschaften

Marke
WINCHMAX
Ursprung
Hergestellt in China
Höhe
200 mm
Breite
100 mm
Länge
200 mm
Material
Stahl
Gewicht
4000 g
Elektrische Spannung
24 V
ManoMano Art.-Nr
ME41603362
MMID
868445089274
Herstellerreferenz
WMHYSOLVALVE5,WMHYBLOCK5
EAN
5060854570109

CETOP5/NG10 Magnetventil und Verteilerplatte
