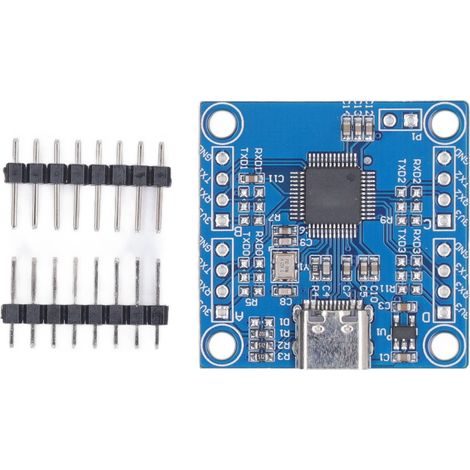

CH9344 USB-zu-4-Port-TTL-12-Mbps-UART-Modul, 3,3-V-Seriell-Transmitter für UART-Seriell-Port

Willkommen in unserem Shop! CH9344 USB-zu-TTL-Modul, Leiterplattenmaterial, 3,3 V Betriebsspannung. **Schaltungsdetails:** 1. Power-On-Reset-Schaltung: Der CH9344-Chip verfügt über eine integrierte Power-On-Reset-Schaltung, die im Normalbetrieb ein externes 30-MHz-Taktsignal an Pin x1 benötigt. 2. Taktsignalgenerierung: Das Taktsignal kann durch quarzstabilisierte Oszillation über den integrierten Inverter des Moduls erzeugt werden. Die Schaltung benötigt einen 30-MHz-Quarz, der zwischen den Pins x1 und x0 angeschlossen ist. Die Pins x1 und x0 werden über 20-pF-Oszillationskondensatoren geerdet. 3. Komplette Schaltung: Der CH9344-Chip integriert alle für den USB-Bus erforderlichen Schaltungen, einschließlich des integrierten USB-2.0-Controllers und USB-PHY, des Serienabschlusswiderstands für die USB-Signalleitung, des vom Gerät benötigten 1,5-kΩ-Pull-up-Widerstands usw. 4. PC-Anschluss: Die Pins UD+ und UD- können direkt mit einem PC oder einem anderen USB-Host verbunden werden. Wird zum Schutz des Chips ein Schmelzwiderstand, eine Induktivität oder ein ESD-Schutzbauteil in Reihe geschaltet, muss der äquivalente Gleichstrom-Serienwiderstand unter 5 Ω liegen. 5. Stromversorgung: Der CH9344-Chip und USB-Produkte können nach Stabilisierung durch einen LDO direkt die von VBUS am USB-Bus bereitgestellte 3,3-V-Spannung nutzen. Stellt das USB-Produkt die Standby-Spannung über andere Wege bereit, muss der CH9344 diese ebenfalls nutzen, um einen Stromfluss über die USB-Stromversorgung zu vermeiden. **Merkmale:** - High-Speed-USB-2.0-Schnittstelle, Peripheriebauteile: Quarz und Kondensatoren. - Kompatibel mit dem asynchronen seriellen Port 16C550 und erweitert. - Unterstützt 5, 6, 7 oder 8 Datenbits oder 2 Stoppbits. - Unterstützt Verifizierungsmethoden: ungerade, gerade, keine Parität, leere 0, Flag 1 usw. - Unterstützt automatische Hardware-Flusssteuerung (RTS und CTS). - Unterstützt Halbduplex-Kommunikation, bietet eine Sendestatusanzeige und unterstützt RS485-Umschaltung (standardmäßig aktiviert). - Bietet 12 GPIO-Pins für beliebige Ein- und Ausgänge. - Programmierbare Kommunikationsrate, unterstützt 115200 bps und bis zu 12 Mbps. - Einige I/O-Pins der seriellen Ports 0, 1 und 2 werden unabhängig mit Strom versorgt und unterstützen Versorgungsspannungen von 3,3 V, 2,5 V und 1,8 V; serieller Port 3 unterstützt 3,3 V. - Unterstützt serielle Treiber: Windows XP, Vista, Win7, Win8, Win10, WinServer, Linux usw. - LQFP-48-Gehäuse, RoHS-konform. **Lieferumfang:** 1 x CH9344 USB-zu-TTL-Modul, 2 x 8-polige Einzelpins
