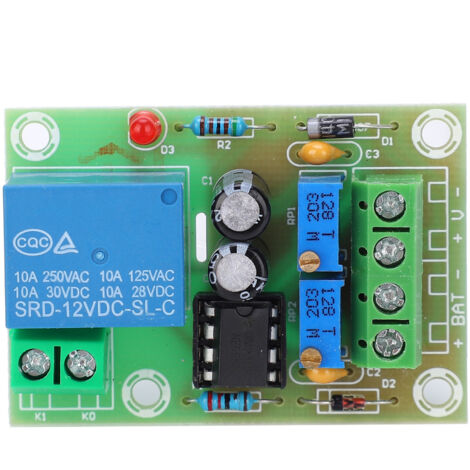

CHICIRIS Batterieladekontrollplatine, 12V Stromversorgung, verhindert Überladung, lange Lebensdauer, geeignet für elektronische Bauteile.

Eigenschaften:

1. Wenn die Batteriespannung nur 10,5 V bis 11,5 V beträgt, beginnt die Leistungssteuerplatine automatisch mit dem Laden
2. Wenn die Spannung 14,4 V bis 14,8 V beträgt, schaltet das Produkt den Strom ab
3. Während des Ladevorgangs leuchtet die rote Kontrollleuchte. Wenn die Batterie vollständig aufgeladen ist, das Relais geschlossen ist und die 220-V-Eingangsklemme endet, erlischt die Kontrollleuchte, um Energie zu sparen
4. Dies ist eine Batterielade-Steuerplatine. Die 12-V-Batterie wird vollständig aufgeladen und abgeschaltet, um ein Überladen zu verhindern
5. Das Steuermodul zeichnet sich durch eine stabile Struktur, hervorragende Leistung und lange Lebensdauer aus

Spezifikation:

Artikeltyp: Batterieladesteuermodul
Modell: XH-M601
Lademethode: 12-V-Batterie
Einstellung:
VR1: Wenn die Batteriespannung 14,4 V bis 14,8 V erreicht, stoppt das Ladegerät den Ladevorgang und Das Relais wird geschlossen. (Schalten Sie die Spannungseinstellung aus: Die CW-Einstellung ist niedriger, die CCW-Einstellung ist höher.)
VR2: Wenn die Batteriespannung auf 10,5 V bis 11,5 V abfällt, beginnt das Ladegerät mit dem Laden und das Relais öffnet sich. (Einstellung der Startspannung: im Uhrzeigersinn herunterdrehen, gegen den Uhrzeigersinn hochdrehen.)
Eigenschaft:
Einschaltspannung: 10,5 V–11,5 V
Trennspannung: 14,4 V–14,8 V
Verkabelung:
Sie müssen die 220-V-Leitung an den COM-Anschluss des Relais anschließen und den OFF-Anschluss (Ausgang) in das Ladegerät stecken. Das Ladegerät muss einen Vollbrücken-Gleichrichter-Ausgangsmodus verwenden.
Die Ausgangsspannung von Gleichstrom beträgt etwa 13,8 V–14,4 V

Paketliste:

1 x Batterieladekontrollmodul
