Allgemeine Beschreibung
Zentrale Steuereinheit für Pelletsaugsysteme mit 230 V Versorgung. Sie schaltet die Saugturbine und Entnahmeeinheit, wertet Klappen- und Niveausensor aus und gibt Störungen optisch aus.Technische daten
- Bauform: zentrale Steuereinheit für Pelletsaugsysteme
- Artikelnummer: EN4200.00.01
- Stromversorgung: 230 V AC
- Frequenz: 50/60 Hz
- Maximaler Eigenverbrauch: 15 mA
- Hilfsstromversorgung: 12 V DC
- Nennlastausgänge: 16 A bei 250 V AC
- Absicherung: 500 mA
- Isolationsklasse: 1
- Schutzart: IP40
- Betriebstemperatur: 0 °C bis +40 °C
- Luftfeuchtigkeit bei 25 °C: maximal 85 Prozent
- Maße in Breite, Tiefe und Höhe: 70 x 162 x 172 mm
- Gewicht: 0,5 kg
Kompatibilität und Zubehör

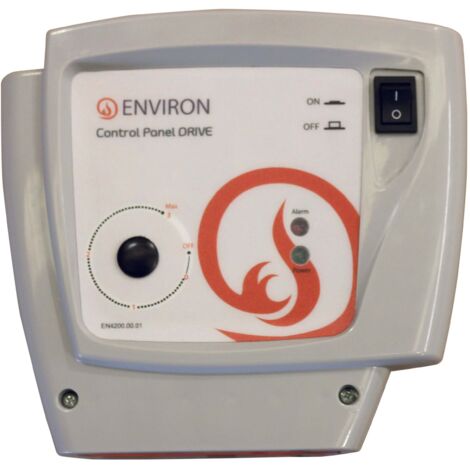

- 1 x CONTROL PANEL DRIVE Steuereinheit (EN4200.00.01)
- 1 x starre Wandhalterung für die Direktmontage
- Anschlussklemmen für die kompatiblen Komponenten
- Bedienungs- und Installationsanleitung
Installation
- Montage auf einer 503-Elektrobox oder direkt an der Wand mit der beiliegenden starren Halterung
- Schutzart IP40 beachten, staubarmer und trockener Bereich des Heizraums wählen
- Betriebstemperatur 0 bis +40 °C und maximal 85 Prozent Luftfeuchtigkeit einhalten
- Ladezeit des Saugzyklus am Potentiometer auf die Förderstrecke der Anlage einstellen
Anwendung
- Vor Arbeiten an der Steuerung und an angeschlossenen Komponenten allpolig spannungsfrei schalten, gegen Wiedereinschalten sichern und abkühlen lassen
- Klemmenbelegung vor dem Auflegen der Leitungen mit der Installationsanleitung abgleichen
- Alarmausgang für externe visuelle oder akustische Fernalarme nutzen, wenn der Heizraum abseits liegt
- Nach der Inbetriebnahme einen vollständigen Saugzyklus beobachten und die Ladezeit nachjustieren
- In den Komplettsets ist die Steuerung enthalten, diese Einzelkomponente ist für Ersatz und Eigenkonfiguration gedacht
