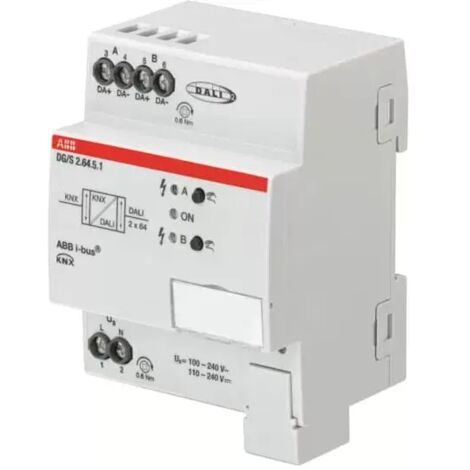

ABB DG/S2.64.5.1 DALI-Gateway, Premium, 2fach, REG 2CDG110274R0011

Busch-Jaeger DALI-Gateway, Premium, 2fach, REG (DG/S2.64.5.1), 2CDG110274R0011

DALI-Gateway, Premium, 2fach, REG

Single-Master DALI Controller nach DALI-2 (EN 62386) zertifiziert. Das Gerät dient der Ansteuerung von DALI oder DALI-2 Teilnehmer über ABB i-bus®. Ein DALI-Ausgang für max. 64 DALI-Teilnehmer. Die DALI-Spannungsversorgung ist integriert. Die Steuerung und Statusrückmeldung erfolgt über ABB i-bus® KNX pro DALI-Teilnehmer (64), mit Leuchtengruppen (16), gemeinsam im Broadcast oder per Szenen (16). Es werden DALI-Geräte vom Typ DT1 (Selbstversorger Notstromkonverter nach EN 62386-202) und Typ DT8 (Farbtemperatur Tc &, RGB(W) nach EN 62386-209) unterstützt. Andere DALI-Teilnehmer, z.B. DT6 sind über Standard DALI Befehle nach ENb62386-102 ansteuerbar. Slave-, Treppenhaus-, Zwangs-, Sperr- und Szenenfunktion sind integriert. Farbfunktionen setzen/dimmen, HSV(W), Dim2Warm, HCL sind möglich. Eine Standby-Abschaltung in Kombination mit einem KNX-Schaltaktor (z. B. SA/S), 4 Sequenzer pro DALI-Ausgang und die Möglichkeit der Einbindung des DALI-Gateways in ein Laststeuerungssystem ist möglich. Zur Diagnose und individuellen Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Softwaretool (ABB i-bus® Tool) zur Verfügung.

DALI-Gateway, Premium, 2fach, REG

Single-Master DALI Controller nach DALI-2 (EN 62386) zertifiziert. Das Gerät dient der Ansteuerung von DALI oder DALI-2 Teilnehmer über ABB i-bus®. Ein DALI-Ausgang für max. 64 DALI-Teilnehmer. Die DALI-Spannungsversorgung ist integriert. Die Steuerung und Statusrückmeldung erfolgt über ABB i-bus® KNX pro DALI-Teilnehmer (64), mit Leuchtengruppen (16), gemeinsam im Broadcast oder per Szenen (16). Es werden DALI-Geräte vom Typ DT1 (Selbstversorger Notstromkonverter nach EN 62386-202) und Typ DT8 (Farbtemperatur Tc &, RGB(W) nach EN 62386-209) unterstützt. Andere DALI-Teilnehmer, z.B. DT6 sind über Standard DALI Befehle nach ENb62386-102 ansteuerbar. Slave-, Treppenhaus-, Zwangs-, Sperr- und Szenenfunktion sind integriert. Farbfunktionen setzen/dimmen, HSV(W), Dim2Warm, HCL sind möglich. Eine Standby-Abschaltung in Kombination mit einem KNX-Schaltaktor (z. B. SA/S), 4 Sequenzer pro DALI-Ausgang und die Möglichkeit der Einbindung des DALI-Gateways in ein Laststeuerungssystem ist möglich. Zur Diagnose und individuellen Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Softwaretool (ABB i-bus® Tool) zur Verfügung.

• Farbe: lichtgrau
• Montage- und Betriebsanleitung: Montage- und Betriebsanleitung (.PDF) DG/S 2.64.5.1 (2CDG941225P0002)
• Verdrahtungsplan: Anschlussbild (.SVG) [XX] DG/S 2.64.5.1 (9AKK108464A0349)
• Montageart: DIN-Schiene
• Umgebungstemperatur: (Betrieb) -5 ... +45 °C
• Schutzart: IP20
• Datenblatt, technische Information: Technical data (.PDF) [EN] DG/S x.64.5.1 (2CDC507175D0211)
• Signalart: DALI
• Anzahl Ausgänge: 2
• Anzahl LEDs: 1
• Unterstützte Bussysteme: KNX (TP)DALI
• Produktreihe: KNX
• Software updatebar: Ja
• Integrierter Webserver: Nein
• Manuelle Bedienung: Ja
• Anzahl Batterien: 0
• Hilfsspannung AC/DC: 110 ... 230 V AC
• Eingangsspannung (Uin): 85 ... 264 V AC
• Verlustleistung: 4 W
• Farbe: lichtgrau
• Breite in Teilungseinheiten: 4.0
• Breite (Netto-Abmessung): 70 mm
• Höhe (Netto-Abmessung): 90 mm
• Tiefe (Netto-Abmessung): 63.5 mm
• Nettogewicht: 0.15 kg
• EPLAN Daten: 9AAC189178_EPLAN
