Dallmer TistoDrain S 15 Aufstockelement, 563200

Dallmer TistoDrain S 15 Aufstockelement, 563200

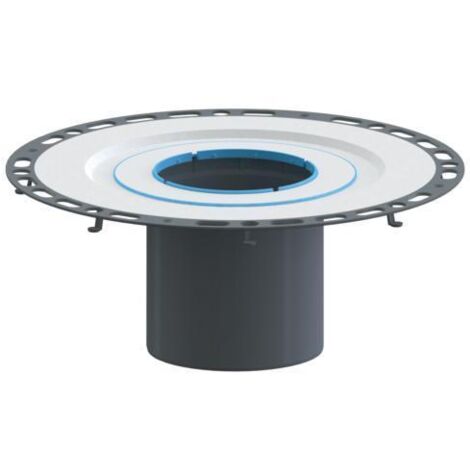

Das Aufstockelement TistoDrain S 15 von Dallmer ermöglicht die Anbindung von Entwässerungsstellen in Dünnbett-Bodenaufbauten an Verbund- und Bahnenabdichtungen gemäß DIN 18534. Es ist für die Verwendung mit Ablaufgehäusen der Serie 15 konzipiert und bietet eine flexible Anpassung an die baulichen Gegebenheiten.

Funktion und Anpassung

Die Konstruktion umfasst eine Rahmenverlängerung aus ABS sowie eine seitenverstellbare Rahmenaufnahme, die eine Justierung um +/- 5,5 mm erlaubt. Zur Verstärkung der Abdichtschicht dient eine integrierte Tisto-Matte, während ein Distanzring die Trittschallentkopplung unterstützt. Die Rückstaudichtung S 15 ergänzt das System für eine fachgerechte Abdichtung.

Technische Daten

• Material: ABS
• Höhenverstellbar: Ja
• Seitenverstellbarkeit: +/- 5,5 mm
• Rohraußendurchmesser: 145 mm
• Länge: 125 mm

Durch die Kombination aus vlieskaschiertem Flansch und der seitenverstellbaren Rahmenaufnahme ermöglicht das Aufstockelement eine präzise Einbindung in die Abdichtungsebene. Die robuste Ausführung aus ABS und die integrierte Trittschallentkopplung bilden eine langlebige Lösung für den fachgerechten Anschluss an Ablaufgehäuse der Serien 54, 55, 57, 58 sowie 61.

Lieferumfang

• 1x Aufstockelement TistoDrain S 15

Produktspezifikation

• Hersteller-Artikelnummer: 563200
• Rohraußendurchmesser Anschluss 1: 145
• Länge Anschluss 1: 125
• Höhenverstellbar: ja
• Mit Gitter: nein
• Material Aufsatzstück: ABS
