Dallmer Brandschutz-Rohbauelement 3, DN 50, 515032

Dallmer Brandschutz-Rohbauelement 3, DN 50, 515032

Geprüft und zugelassen: Brand- und Schallschutz-Rohbaulemente zum Einsatz in Decken der Feuerschutzklassen F 30/60/90/120.

In der Entwässerungstechnik werden Deckendurchführungen abgeschottet, damit Brände sich nicht über mehrere Stockwerke ausbreiten. Dallmer bietet dafür ein montagefreundliches Brandschutz-System, das bauaufsichtlich zugelassen ist und alle relevanten Bereich der Gebäudeentwässerung abdeckt.

Im vorbeugenden Brandschutz werden Abläufe mit senkrechtem Ablaufstutzen als Rohr- bzw. Deckendurchführungen angesehen, die abgeschottet werden müssen. Diese Aufgabe löst Dallmer mit werkzeuglos installierbaren Brandschutz-Rohbaulementen. Diese Elemente verfügen über eine Brandschutzeinlage aus intumeszierender Masse, die bei einer Hitzeeinwirkung von ca. 150 °C aufschäumt. Das Volumen vergrößert sich dabei um das 15- bis 20-Fache und verschließt die Deckendurchführung schnell, zuverlässig und sicher. Weder Wärme noch Flammen oder Rauch können sich über diese Durchführung weiter ausbreiten.

Im Montage-System enthalten ist eine Schallschutz-Manschette, die das Ablaufgehäuse von den massiven Gebäudeteilen entkoppelt und damit eine mögliche Körperschallübertragung verhindert.

DALLMER Brand- und Schallschutz-Rohbau-

element 3

passend zu Duschwannenablauf ORIO V und Duschablauf 49

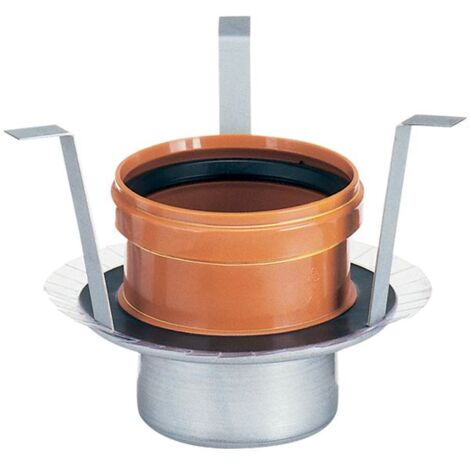

KE. Zur Montage in Kernbohrungen (d: 140/150 mm) in F 30/60/90/120-Decken. Rohbauelement aus Metall mit Einschubelement, Quellstoffeinlage, Haltebügeln, Schalungshilfe und Bauschutzdeckel. Anschluss von Kunststoffrohr DN 50 über Rohrmuffe, Gussrohr DN 50 über DALLMER HT/SML-Rohrverbinder DN 50/DN 50 am Ablaufgehäuse.

Mit allgemeiner bauaufsichtlicher Zulassung: Z-19.17-1543.

Brandschutz-Rohbauelement 3, DN passend zu Duschabläufen ORIO V und 49 KE, Nennweite DN 50. Zur Montage in Kernbohrungen -d: 140/150 mm- in F 30/60/90/120-Decken. Ausführung:

• Einschubelement Quellstoffeinlage
• Haltebügel Schalungshilfe
• Bauschutzdeckel Anschluss von: Kunststoffrohr DN 50 über Rohrmuffe, Gussrohr DN 50 über DALLMER HT/SML-Rohrverbinder DN 50/DN 50 -Art. Nr. 880024

Produktspezifikation

• Hersteller-Produktgruppe: Brand- und Schallschutz- Rohbauelemente
• Hersteller-Artikelnummer: 515032
• Kennzeichen: nein
• Datum: 31122020
• Kennzeichen UBA-Positivliste: nein
