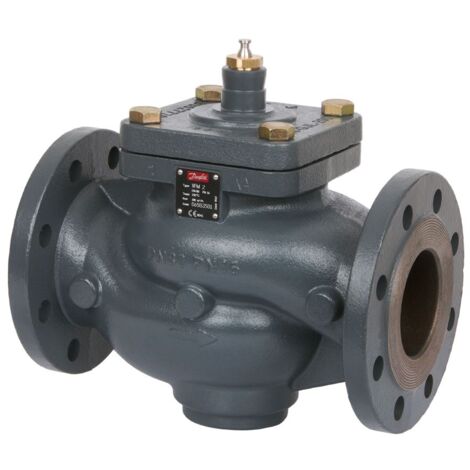

Danfoss 2-Wege-Ventil VFM2 DN 200, PN 25, Kvs 630m3/h, Flansch, Split

Danfoss 2-Wege-Ventil VFM2 DN 200, PN 25, Kvs 630m3/h, Flansch, Split

Das Danfoss 2-Wege-Ventil VFM2 DN 200 ist ein druckentlastetes Durchgangsventil mit metallisch dichter Abdichtung, das speziell für Heizungsanwendungen konzipiert wurde. Mit einer Nennweite von DN 200, einer Druckstufe von PN 25 und einem Kvs-Wert von 630 m³/h eignet sich dieses Ventil für anspruchsvolle Anwendungen, insbesondere im Bereich der Fernwärme. Die robuste Konstruktion mit Flanschanschluss und die spezielle SPLIT-Ventilkennlinie ermöglichen eine präzise Regelung von Wasser und Wasser-Glykol-Gemischen.

Wie ist das Danfoss VFM2 Ventil konstruiert und welche Materialien werden verwendet?

Das Ventilgehäuse des Danfoss VFM2 besteht aus robustem Sphäroguss (EN-GJS-400-18-LT), während Ventilkegel und Ventilsitz aus Edelstahl gefertigt sind. Die Stopfbuchsen-Dichtung ist aus EPDM, was eine zuverlässige Abdichtung ermöglicht. Die Verbindung erfolgt formschlüssig mittels Push-Pull-System, das eine sichere Montage bietet. Das Ventil ist druckentlastet, metallisch dichtend und typgeprüft nach DIN EN 14597. Eine beliebige Einbaulage ist möglich.

Welche technischen Eigenschaften und Funktionen bietet das Ventil?

Das VFM2 Ventil arbeitet mit einer SPLIT-Ventilkennlinie, die im Bereich von 0 bis 30 % linear und von 30 bis 100 % logarithmisch verläuft. Dies ermöglicht eine feinfühlige Steuerung über den gesamten Stellbereich. Das Stellverhältnis liegt bei über 100:1, was eine präzise Regelung unterstützt. Die Leckrate beträgt gemäß IEC 534 weniger als 0,03 % des Kvs-Werts. Das Ventil ist kompatibel mit den Stellantrieben AME655(GA)/659SD/685 und AMV(E)85/86. Eine Notstellfunktion ist in Verbindung mit dem Stellantrieb AME659SD gegeben.

Für welche Anwendungen und Druckbereiche ist das Ventil geeignet?

Das Danfoss VFM2 ist primär für den Einsatz in Heizungsanlagen vorgesehen und nicht für Kühlanwendungen geeignet. Es ist für Medien wie Wasser und Wasser mit bis zu 50 % Glykol ausgelegt. Der Temperaturbereich erstreckt sich von 2(-10) °C bis 150 °C. Der Anschluss erfolgt über Flansche nach DIN EN 1092-2. Das Ventil ist für eine Druckstufe von PN 25 ausgelegt. Der maximale Differenzdruck beträgt 3,0 bar bei 2000 N und 7,0 bar bei 5000 N. Der maximale Schließdruck liegt bei 10,0 bar.

Technische Daten

• Nennweite: DN 200
• Druckstufe: PN 25
• Kvs-Wert: 630 m³/h
• Temperaturbereich: 2(-10) ...150 °C
• Medien: Wasser, Wasser mit bis zu 50 % Glykol
• Ventilgehäuse: Sphäroguss (EN-GJS-400-18-LT)
• Ventilkegel und Ventilsitz: Edelstahl
• Dichtung: EPDM
• Stellverhältnis: >100:1
• Leckrate: <0,03 % des kvs (gem. IEC534)
• Max. Schließdruck: 10,0 bar

Das Danfoss 2-Wege-Ventil VFM2 mit DN 200 und PN 25 bietet eine zuverlässige und präzise Regelung für Heizungsanwendungen, insbesondere in Fernwärmesystemen. Die robuste Bauweise aus Sphäroguss und Edelstahl, kombiniert mit einer druckentlasteten und metallisch dichtenden Konstruktion, sichert eine lange Lebensdauer und geringe Leckraten. Die SPLIT-Ventilkennlinie ermöglicht eine optimierte Steuerung von Wasser und Wasser-Glykol-Gemischen über einen weiten Temperaturbereich.

Produktspezifikation

• Hersteller-Serie: Motorregelventile
• Hersteller-Modellnummer: VFM 2
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B3086
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
