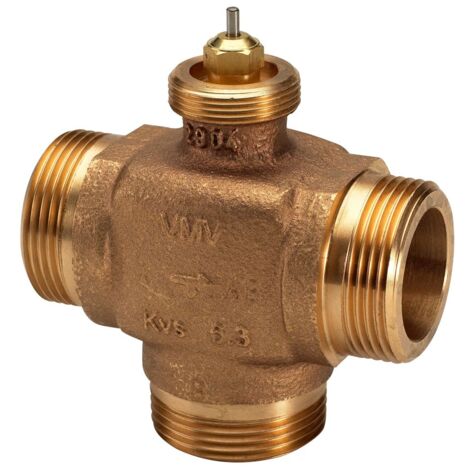

Danfoss 3-Wege-Mischventil VMV DN 15 Kvs 2,5, PN 16, RG5, G 3/4" A

Danfoss 3-Wege-Mischventil VMV DN 15 Kvs 2,5, PN 16, RG5, G 3/4" A

Das Danfoss 3-Wege-Mischventil VMV DN 15 ist ein robustes Stellventil für die präzise Vorlauftemperaturregelung in Heizungs- und Klimaanlagen. Mit einem Kvs-Wert von 2,5 und einer Druckstufe von PN 16 ist es für anspruchsvolle Anwendungen konzipiert. Das Ventilgehäuse aus Rotguss (Rg 5) und der G 3/4" A Außengewindeanschluss ermöglichen eine zuverlässige Funktion.

Wofür wird das Danfoss VMV Mischventil eingesetzt?

Das Danfoss VMV Mischventil ist speziell für die Regelung der Vorlauftemperatur in verschiedenen Heizungs- und Klimasystemen ausgelegt. Es lässt sich mit einer Reihe von Stellantrieben kombinieren, darunter die elektrischen Stellantriebe AMV(E) 10, AMV(E) 13 und AMV150. Ebenso ist eine Kombination mit thermischen Stellantrieben ABV und Thermostaten RAVK im Bereich von 25 °C bis 45 °C möglich, insbesondere für Nennweiten DN15 und DN20.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Ventil verfügt über eine annähernd lineare Ventilcharakteristik, die eine feinfühlige und genaue Regelung der Medientemperatur sicherstellt. Das Gehäuse besteht aus hochwertigem Rotguss (Rg 5), was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Die Druckstufe beträgt PN 16. Das Mischventil ist für den Einsatz mit Kreislaufwasser und Wasserglykolgemischen bis zu 30 % Glykolanteil geeignet und deckt einen Temperaturbereich von 2 °C bis 120 °C ab. Der maximale Differenzdruck in geöffneter Stellung liegt bei 0,6 bar.

Welche Anschlussmöglichkeiten bietet das Ventil?

Dieses spezifische Danfoss VMV Mischventil ist mit einem Außengewinde G 3/4" A (ISO 228/1) ausgestattet, welches einen M30-Anschluss aufweist. Innerhalb der VMV-Serie sind zudem Varianten mit Innengewinde (RAV-Anschluss) verfügbar, was die Flexibilität der Serie unterstreicht.

Technische Daten

• Nenndurchmesser: DN 15
• Kvs-Wert: 2,5
• Druckstufe: PN 16
• Anschluss: Außengewinde G 3/4" A
• Ventilgehäuse: Rotguss (Rg 5)
• Max. Differenzdruck in geöffneter Stellung: 0,6 bar
• Temperaturbereich: 2 … 120 °C
• Hublänge: 2
• Einstellverhältnis (Svo): 3
• Leckverlust des Kvs-Wertes: 0,05

Das Danfoss 3-Wege-Mischventil VMV DN 15 mit einem Kvs-Wert von 2,5 und einer Druckstufe von PN 16 stellt eine zuverlässige und präzise Lösung für die Temperaturregelung in Heizungs- und Klimasystemen dar. Seine robuste Konstruktion aus Rotguss und die Kompatibilität mit verschiedenen Stellantrieben ermöglichen eine flexible Integration in professionelle Anwendungen.

Produktspezifikation

• Hersteller-Artikelnummer: 065F6015
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VMV
• Hersteller-Serie: Motorregelventile
• Werkstoffgüte: Bronze (Rg 5)
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 15
• Mit Kupplungsanschluss 3: ja
• Druckstufe Flansch: PN 16
• Hublänge: 2
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 2,5
• Anschlüsse: Außengewinde
• Nenndurchmesser: DN 15
• Max. Differenzdruck in geöffneter Stellung: 0,6
• Leckverlust des Kvs-Wertes: 0,05
• Einstellverhältnis (Svo): 3
• Leckverlust des Kvs-Wertes Bypass: 0,1
