Danfoss Antrieb AFA2, 0,4-1,5 bar PN 40 für Überströmregler DN 125-250

Danfoss Antrieb AFA2, 0,4-1,5 bar PN 40 für Überströmregler DN 125-250

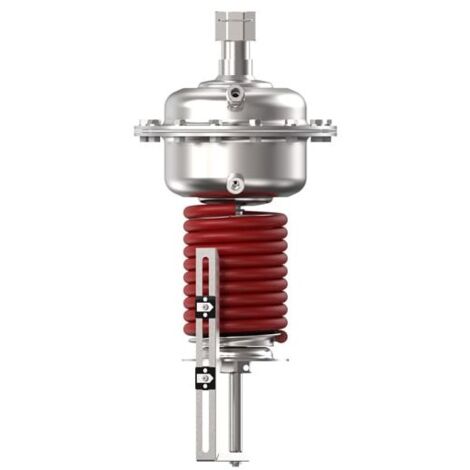

Der Danfoss Antrieb AFA2 ist ein robuster Druckantrieb der Serie Virtus, konzipiert für den Einsatz in Überströmreglern und Druckhaltereglern. Er ist für einen Drucksollwert von 0,4 bis 1,5 bar ausgelegt und für einen maximalen Betriebsüberdruck von 40 bar (PN 40) geeignet. Dieser Antrieb öffnet bei steigendem Druck und kann in beliebiger Einbaulage montiert werden. Das Gehäuse besteht aus dickschichtpassiviertem Stahl (W.-Nr 1.0345) und die gewebeverstärkte Membrane aus EPDM. Der Antrieb ist für Ventile der Nennweiten DN 150 bis 250 vorgesehen und zur Kombination mit dem intelligenten elektrischen Stellantrieb iNet vorbereitet.

Wie steuert der Danfoss Antrieb AFA2 den Druck?

Der Danfoss Antrieb AFA2 ist speziell dafür entwickelt, bei steigendem Druck zu öffnen und somit eine präzise Regelung in Überström- und Druckhaltereglern zu ermöglichen. Eine einzelne Stellmembrane mit einer Membranfläche von 320 cm² sorgt für eine zuverlässige Druckübertragung. Die rote Feder im Antrieb weist auf die spezifische Druckcharakteristik hin. Die Konstruktion des Antriebs erlaubt eine einfache Montage ohne den Einsatz spezieller Verarbeitungstechniken oder Werkzeuge.

Welche Materialien und Designmerkmale zeichnen den Antrieb aus?

Das Gehäuse des Danfoss Antriebs AFA2 besteht aus hochwertigem Stahl der Werkstoffnummer 1.0345 und ist dickschichtpassiviert, was die Korrosionsbeständigkeit verbessert. Die Membrane ist aus robustem, gewebeverstärktem EPDM gefertigt, bekannt für seine Elastizität und Beständigkeit gegenüber verschiedenen Medien. Diese Materialkombination ermöglicht eine langlebige und zuverlässige Funktion, insbesondere im Fernwärmebereich.

Welche Anschluss- und Kombinationsmöglichkeiten bietet der Antrieb?

Der Danfoss Antrieb AFA2 ist für Ventile der Nennweiten DN 150 bis 250 ausgelegt und besitzt keine integrierten Kupplungsanschlüsse. Er ist für die Kombination mit dem intelligenten elektrischen Stellantrieb iNet vorbereitet, welcher eine dynamische Sollwertvorgabe und Fernverstellung ermöglicht. Dies unterstützt eine flexible und moderne Regelung in Fernwärmeanlagen.

Technische Daten

• Drucksollwert: 0,4 - 1,5 bar
• Max. Betriebsüberdruck: 40 bar
• Druckstufe: PN 40
• Membranfläche: 320 cm²
• Für Ventile DN: 150 - 250
• Federfarbe: Rot
• Bauhöhe: 420
• Gehäusematerial: Stahl (W.-Nr 1.0345)
• Membranmaterial: EPDM (gewebeverstärkt)

Der Danfoss Antrieb AFA2 der Serie Virtus stellt eine zuverlässige und robuste Lösung für die präzise Druckregelung in Fernwärmeanlagen und ähnlichen Systemen dar. Mit einem Drucksollwertbereich von 0,4 bis 1,5 bar und einem maximalen Betriebsüberdruck von 40 bar (PN 40) ist er für Ventile der Nennweiten DN 150 bis 250 geeignet. Seine widerstandsfähige Bauweise und die Kompatibilität mit intelligenten Stellantrieben unterstützen eine effiziente und flexible Anlagensteuerung.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 003G5673
• Bauhöhe: 420
• Druckstufe Artikel: PN 40
• Druckstufe Flansch: PN 40
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
