Allgemeine Beschreibung

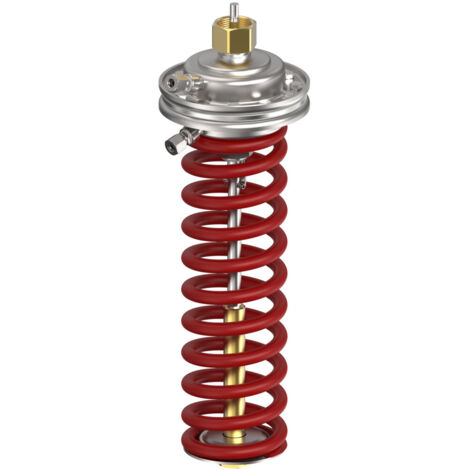

Der Danfoss Antrieb AFD 3-12 bar ist ein selbsttätiger Druckminderungsregler, der hauptsächlich für den Einsatz in Fernwärmesystemen konzipiert wurde. Der Regler ist drucklos geschlossen und öffnet sich bei steigendem Druck. Er verfügt über ein Regelventil, einen Stellantrieb mit einer Stellmembran und einer Feder zur Druckeinstellung. Es sind drei Ventilausführungen verfügbar: VFG 2 für Wasser mit metallisch dichtendem Kegel, VFG 21 für Wasser mit weich dichtendem Kegel und VFGS 2 für Dampf mit metallisch dichtendem Kegel.Technische daten
- DN: 15-250
- kVS: 4,0-400 m3/h
- PN: 16, 25, 40
- Einstellbereich: 0,05-0,35 bar, 0,15-1,5 bar, 0,1-0,7 bar, 0,5-3 bar, 1-6 bar, 3-12 bar, 8-16 bar
- Temperatur: VFG-Zirkulationswasser/glykolhaltiges Wasser bis max. 200 °C, VFGS-Dampf/Zirkulationswasser/glykolhaltiges Wasser bis max. 350 °C
- Anschlüsse: Flansch
- Gehäuse: Stahl, W.-Nr 10338 verzinkt
- Membrane: EPDM gewebeverstärkt
- Drucksollwert (bar): 3 - 12
- max. Betriebsüberdruck (bar): 16
- Membranfläche (cm²): 32 für Ventile DN: 15 - 125
- Hersteller-Artikelnummer: 003G1001
- Hersteller-Modellnummer: AFD
- Hersteller-Serie: Stellantriebe - Druck, Durchfluss
