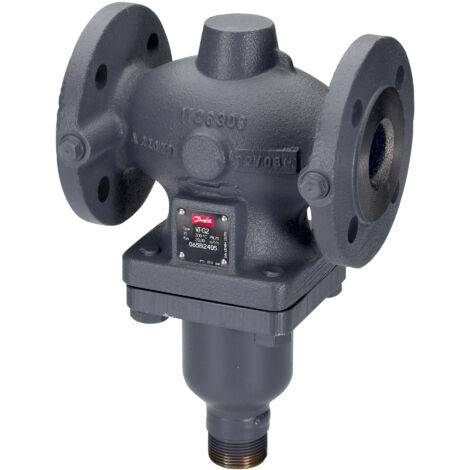

Danfoss Durchgangsventil VFG2 DN 25 Kvs 8, PN 16, GG-25, mit Flansch

Danfoss Durchgangsventil VFG2 DN 25 Kvs 8, PN 16, GG-25, mit Flansch

Das Danfoss Durchgangsventil VFG2 DN 25 ist ein druckentlastetes Schließventil mit metallisch dichtendem Kegel, ausgelegt für Heizwasser mit bis zu 30 % Glykolanteil sowie Thermoöle. Es verfügt über einen Flanschanschluss nach DIN 2501-C und ist für einen Nenndruck von PN 16 ausgelegt. Das Ventilgehäuse besteht aus robustem Grauguss (GG-25), während Ventilkegel und Ventilsitz aus Edelstahl gefertigt sind. Mit einem Kvs-Wert von 8 m³/h und einem Nenndurchmesser von DN 25 eignet sich das Ventil für vielfältige Anwendungen in Heizungsanlagen und Fernwärmesystemen.

Wie funktioniert das Danfoss Durchgangsventil VFG2?

Das Ventil ist als Differenzdruck-Überströmregler konzipiert und besteht aus einem Regelventil, einem Antrieb mit Regelmembrane sowie einer Sollwertfeder zur Einstellung des Differenzdrucksollwerts. Die druckentlastete Bauweise sorgt für eine zuverlässige Regelung bei steigendem Differenzdruck. Es ist in zwei Ausführungen erhältlich: als VFG 2 mit metallisch dichtendem Kegel und als VFG 21 mit Kegel und Weichdichtung.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Durchgangsventil ist für Heizwasser mit bis zu 30 % Glykolanteil sowie für Thermoöle ausgelegt. Die zulässigen Temperaturbereiche sind abhängig vom Medium: Für Gase von 2 bis 80 °C, für Heiz-/Kühlwasser von 2 bis 200 °C und für Thermoöle von 2 bis 300 °C.

Welche technischen Merkmale und Werkstoffe zeichnen das Ventil aus?

Das Ventilgehäuse besteht aus Grauguss EN-GJL 250 (GG-25), der Ventilkegel aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4021. Die Druckentlastung erfolgt über einen Edelstahlbalg W.-Nr. 1.4571. Die Anschlüsse sind als Flansch ausgeführt, passend für DN 25 Rohrdurchmesser.

Welche Einstellmöglichkeiten bietet der Differenzdruck-Überströmregler?

Der Differenzdrucksollwert lässt sich über die integrierte Sollwertfeder in verschiedenen Bereichen einstellen: 0,05 bis 0,3 bar, 0,1 bis 0,6 bar, 0,15 bis 1,2 bar, 0,5 bis 2,5 bar sowie 1 bis 5 bar. Dies ermöglicht eine flexible Anpassung an unterschiedliche Systemanforderungen.

Technische Daten

• Nennweite: DN 25
• Kvs-Wert: 8 m³/h
• Nenndruck: PN 16
• Max. Differenzdruck in geöffneter Stellung: 16 bar
• Anschluss: Flansch nach DIN 2501-C
• Werkstoff Gehäuse: Grauguss EN-GJL 250 (GG-25)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
• Temperaturbereich Heiz-/Kühlwasser: 2 - 200 °C
• Hublänge: 6

Das Danfoss Durchgangsventil VFG2 DN 25 überzeugt durch seine robuste Bauweise aus Grauguss und Edelstahl sowie seine flexible Einstellbarkeit des Differenzdrucks. Mit einem Kvs-Wert von 8 m³/h und einem Nenndruck von PN 16 ist es für den Einsatz in Heizungsanlagen und Fernwärmesystemen geeignet und stellt eine präzise Regelung bei unterschiedlichen Medien und Temperaturen sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2390
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFG 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 25
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 25
• Druckstufe Flansch: PN 16
• Hublänge: 6
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 8
• Nenndurchmesser Anschluss 1: DN 25
• Max. Differenzdruck in geöffneter Stellung: 16
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
